CJK6130L CNC المخرطة الأفقية

CJK6130L مخرطة سرير مسطح CNC الأفقي ، المصممة لعمليات الدوران الدقيقة في بيئات التصنيع الصغيرة.

أقصى قطر الآلات: 150 مم

الحد الأقصى لطول الآلات: 200 مم

حجم تشاك: 6 "بوصة

  • معلمات التفاصيل

  • عرض الفيديو

CJK6130L CNC المخرطة الأفقية مقدمة

1. CJK6130L هو مخرطة صغيرة الحجم ، وهي مناسبة لتصنيع الأجزاء العالية ذات الدقة العالية والمعقدة في الصناعات مثل الأجهزة والإلكترونيات والأجهزة الطبية والطيران.
2. x/z-axis motors متصلة مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة. يتم تحسين صلابة قاعدة التثبيت لتقليل تشوه المسمار الناجم عن القطع الثقيلة في وضع متكرر وعالي السرعة.
3. يتم استخدام حماية GuideDay الكاملة. يحسن الطلاء البلاستيكي من GuideWay مقاومة التآكل ويزيد من سرعة تشغيل الماكينة.
4. يضمن حماية GuideDay الكاملة أيضًا دقة الماكينة وإطالة حياة الخدمة. تمنع حماية الغطاء المطلقة سائل القطع من الخروج.
5. جمع كمعيار. الأسطوانة الدوارة عالية السرعة والخطافين اختياريين.
6. لها وظائف مثل تشغيل الأسطح الأسطوانية الخارجية ، والأسطح المخروطية ، والأقواس الدائرية ، وكذلك الأخدود والخيوط.

الميزات الرئيسية للمخرطة الأفقية CJK6130L CNC:

1. قاعدة سرير متكاملة ، صلابة عالية.
2. تعتمد المغزل محامل اتصال زاوي عالية الجودة ، والتي يتم إقرانها بثلاثة في المقدمة واثنين في الخلف. لديها سرعة عالية ودقة عالية وضوضاء منخفضة وارتفاع صلابة.
3. يتم توصيل محركات Servo X و Z مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة ، بدقة عالية. يتم إصلاح كلا طرفي المسمار ، مما يحسن صلابة دعم قاعدة الدعم ، ويمكّن تحديد المواقع المتكررة عالية السرعة ، ويزيل مشاكل الأسلاك الناجمة عن القطع الثقيل. يتم تقليل تشويه الشريط.
4. براعة: تدعم هذه المخرطة مجموعة واسعة من عمليات التصنيع ، بما في ذلك الدوران ، المواجهة ، الخيوط والأخدود ، مما يجعلها مناسبة لمجموعة متنوعة من التطبيقات في الصناعات المختلفة.
5. يتم توصيل محركات Servo X و z المحورية مباشرة بمسمار الكرة الدقيق من خلال أدوات توصيل مرنة ، مما يحقق ناقل حركة خالي من الفجوة عالي الدقة. تتبنى أداة الآلة قضبان الدليل الخطي عالي الدقة في اتجاه Z وتوابل القضبان الصلبة في اتجاه x. سرعة الحركة سريعة ودقة المعالجة عالية.
6. المغزل يتبنى تنظيم سرعة تحويل التردد.
7. يمكن أن يمتد التشحيم الأوتوماتيكي المركزي عمر خدمة القاطرة.
8. نظام التغذية مدفوع بمحرك مؤازرة ، وبرغي الكرة لديه دقة انتقال عالية.
9. يستخدم المخرطة سلك تتوافق من التوجيه X ، ودليل التوجيه Z ، ودليل الدليل ، والمخرطة لديها حماية كاملة من السكك الحديدية لضمان دقة الأداة الآلية وتوسيع عمر الخدمة. غطاء الأداة الآلي محمي بالكامل لمنع قطع السوائل من الرش.

الخصائص الهيكلية الأساسية للأدوات الآلية

1 سرير آلة

يتبنى هيكل السرير المسطح تصميم الصلابة العالية ، والأدلة الخطية ذات الحمل العالي على الدوارة ، وتصميم أدلة توهج عالية التحميل X. تم تحسين التصميم للأداء الديناميكي لأداة الماكينة أثناء التشغيل ، ويقاوم التزييف أثناء القطع الثقيل. معالجة معالجة سلس ، ودقة معالجة أعلى ، وإنهاء أفضل.

2 مربع المغزل

يتبنى صندوق المغزل الذي يحمل تصميم ملامسة زاوي مع صلابة عالية. يتبنى تبديد الحرارة تصميمًا هيكليًا مقابلًا لتقليل التشوه الحراري للمغزل ، بحيث يمكن للمغزل الحفاظ على الاستقرار النسبي لمحور المغزل أثناء التشغيل على المدى الطويل.

3 نظام التغذية

يتم توصيل محركات Servo X و Z مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة ، بدقة عالية. يتم إصلاح كلا طرفي المسمار ، مما يحسن صلابة دعم قاعدة الدعم ويمنع الموضع المتكرر عالي السرعة بشكل متكرر ويتجنب تشويه المسمار الناجم عن القطع الثقيل. يتم تقليل التشوه إلى الحد الأدنى ، وتعتمد المحامل زوجًا من المحامل الدقيقة مع ملامسة زاوية 60 درجة مخصصة للمسمار ، مع سرعة عالية ودقة عالية.

4 شريحة وبرج

تم تصميم الشريحة الوسطى من أداة الآلة مع السكك الحديدية دليل توهج عالي التحميل ونوع عصابة عالية الجودة وعالية الارتفاع. المنتجات المصنعة ذات جودة عالية وكفاءة عالية المعالجة.
يتم تحسين صلابة الدوران والأداء الديناميكي للنقل الأوسط لتحسين عمر الخدمة وتحويل صلابة أداة الآلة عند معالجة أجزاء جسم الصمام.

5 نظام هيدروليكي

بالإضافة إلى التحكم في البرنامج ، يمكن التحكم في التثبيت والخففة للتشاك الهيدروليكي وتوسيع وتقلص غلاف Tailstock عن طريق دواسة القدم ، وهو مريح وسريع.
يعتمد ضبط الضغط الهيدروليكي على عملية تويست من نوع اللوحة وشاشة الاتصال ، مما يجعل التعديل آمنًا ومريحًا.

6 جهاز تزييت

تتبنى أداة الآلة نظام تزييت مركزي تلقائي لتزويد الزيت بانتظام وكمي. يقوم موزع الزيت بضبط ضغط إمدادات الزيت وفقًا لمتطلبات الضغط الخاصة بأجزاء التشحيم المختلفة لضمان أن أي أجزاء تشحيم (مثل قضبان التوجيه ، والإدراج ، والمسامير ، والمكسرات وأزواج الاحتكاك الأخرى) يمكن أن تحصل على الزيت.
تزييت مناسب وضبط وظيفة إنذار نظام التشحيم.

7 نظام تبريد

تتبنى مخرطة CNC المائلة CNC حماية السكك الحديدية الكاملة ، ويتم فصل صندوق التبريد وناقل الرقائق عن الماكينة الرئيسية لضمان عدم تأثر دقة أداة الآلة بالقطع الحراري.

8 نظام كهربائي

تحتوي خزانة الوحدة الكهربائية لأداة الماكينة على ختم جيد ومجهز بمكيف الهواء لضمان التشغيل العادي لنظام CNC في بيئة درجات الحرارة العالية وذاتية الأداة الآلية.

9 تدابير متطرفة لمكافحة الاكتساب

تم تجهيز مقاعد الحمل في مواقع السفر القصوى في الاتجاهات الإيجابية والسلبية للعمود بأجهزة مخزن للمطاط وأجهزة مضادة للإنقراض لتوفير الحماية النهائية لزوج برغي الكرة المزدوج من التأثيرات الضارة في ظل ظروف غير طبيعية.

10 حماية السلامة

تصميم الصفائح المعدنية الداخلية الواقية بالكامل ، وتصميم الصفائح الخارجية المحاطة بالكامل. لا يقل سمك الصفائح المعدنية عن 1.5 مم.

الأجزاء الرئيسية من آلة المخرطة الأفقية

مغزل


يتم اعتماد محامل التلامس الزاوي عالية الجودة (ثلاثة في المقدمة واثنان في الخلف) ومحرك المؤازرة الرئيسي ، ويتميز بالسرعة العالية ، ودقة عالية ، وضوضاء منخفضة ، وعزم دوران عالي ، واستقرار طويل الأجل لدقة القطع الثقيلة.
سرعة المغزل: 3000 دورة في الدقيقة
قوة المغزل: 3.7kw
ثقب تفتق المغزل: 48 ملم

المحور السيني: GuideDay Hard

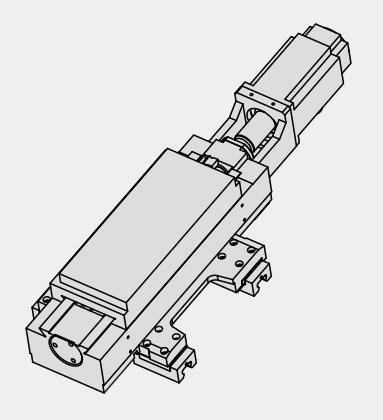

يتم توصيل محركات Servo X/z المحورية مباشرة بمسامير الكرة الدقيقة من خلال توصيلات مرنة لتحقيق انتقال عالي الفجوة. يستخدم المحور Z GuideDay الخطي عالي الدقة ، ويستخدم المحور X Guideway الصلب Dovetail ، مما يتيح سرعة الحركة السريعة ودقة عالية للآلة.
X/Z-Axis Travel: 220/220mm
x/z- المحور السرعة السريعة: 12/20m/min

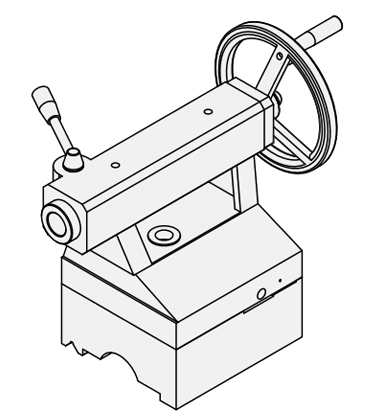

يدوي لذيذ


قطر الأكمام التيلستوك: φ54mm
Tailstock Sleeve Travel: 150mm

مخرطة سرير مسطحة ، قياسية مع الهيدروليكية من خلال تشاك ، نوع العصابة ، Guideway الصلبة ، وذيذ يدوي ، مناسبة للمعالجة عالية السرعة من العمود القصيرة ولوحة صفيحة صغيرة.

معيار

خياري

1. نظام التحكم المتقدم Siemens 808D

1. نظام التحكم المطلق GSK 988Tأ

2. A2-5

2. لا شيء الهيدروليكي من خلال تشاك 6 بوصة

3

3. يدوي تشاك 6بوصة

4. المحور السيني: GuideDay الصلب ، المحور z: GuideWay الخطي

4. تشاك كوليت الهيدروليكي

5. الهيدروليكي من خلال تشاك 6inch

5. الهيدروليكية/الهوائية/بدون ذيل

6

6. الكهرباء 4 بعد البرج

7. نوع العصابة

7. شريط التغذية Auto Bar

8

8. مقشدة النفط

CJK6130L CNC مواصفات المخرطة الأفقية

إعدادات CJK6130L
قدرة الآلات الحد الأقصى للتأرجح على السرير φ/مم 275
الحد الأقصى للتأرجح على الشريحة φ/مم 150
الحد الأقصى للآلات lenght مم 200
أقصى قطر الآلات φ/مم 150
قطر الحد الأقصى للشريط φ/مم 36
مغزل نوع رأس المغزل GB59001 A2-5
المغزل ثقب تفتق φ/مم 48
نطاق سرعة المغزل ص/دقيقة 50-3000
وضع تحول المغزل العاكس
عزم الدوران عزم الدوران ن · م 45
قوة المحرك الرئيسية KW 3.7
نوع تشاك الهيدروليكية من خلال تشاك
حجم تشاك inch 6
معدل التغذية سرعة اجتياز سريعة على المحور السيني م/دقيقة 12
سرعة اجتياز سريعة على المحور z م/دقيقة 20
عزم دوران محرك المؤازرة على المحور السيني ن · م 4
عزم الدوران سيرفو على المحور z ن · م 6
سافر المحور السيني مم 280
سافر المحور z مم 320
نوع Guideway المحور X: GuideDay الصلب ، المحور z: GuideWay الخطي
برج نوع برج نوع العصابة
حجم الأداة مم 20 × 20
Tailstock نوع tailstock يدوي
قطر الأكمام φ/مم 54
سفر الأكمام مم 120
تفتق داخلي لأكمام خلفي MT4
مصدر الطاقة القوة الإجمالية كيفا 8
إجمالي التصنيف الحالي A 25
البعد وزن الآلة كجم 1450
بُعد الآلة L × W × H (مم) 1840 × 1230 × 1680

يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
