100msy/100msy مع سرير مائل من محور CNC sp-spindle

100msy/100msy مع سرير مائل CNC الفرعي الفرعي مع المحور y يمكن أن يكمل تلقائيًا قطع الأسطح الأسطوانية الداخلية والخارجية ، والأسطح المخروطية ، وأسطح القوس ، ووجوه الطرف ، والخيوط المستقيمة ، والتشجيع والعمليات الأخرى لعمود العمود المختلفة ، وخيطات مستقيمة متري ، وخيط مستقيمة. عمليات تحول مختلفة مثل المواضيع التفتق.

أقصى قطر الآلات: 260 مم

الحد الأقصى لطول الآلات: 350mm

حجم تشاك: 6 "بوصة

  • معلمات التفاصيل

  • عرض الفيديو

100msy CNC مخرطة سرير مائل مقدمة

1. يتم تحقيق المحور Y العالي الصلح من خلال حركة الشرائح الوسط (المائلة) والكبيرة (الأفقية) ، والتي تنطوي على استيفاء مستمر ثنائية الحمل. هذا يتيح عمليات الطحن بأقصى قدر من الصلابة.
2. يفي Guideway الخطي الأسطوانة بمتطلبات السرعة العالية والكفاءة العالية ، ويقلل من المقاومة الاحتكاكية والتشوه بسبب ارتفاع درجة الحرارة ، ويحسن دقة الآلات ، ويضمن الاستقرار على المدى الطويل لدقة تصنيع الآلات.
3. يتم توصيل محركات المؤازرة X/z المحور مباشرة بمسمار الكرة الدقيق من خلال أدوات توصيل مرنة ، وتتم إصلاح البراغي في كلا الطرفين. يتم تحسين صلابة قاعدة التثبيت لتقليل تشوه المسمار الناجم عن وضع متكرر وعالي السرعة أو قطع ثقيلة .. يتم استخدام زوج من محامل التلامس الزاوية 60 درجة للسرعة ودقة عالية.
4. تم تجهيز ذيول الخيل القابلة للبرمجة بحماية زائدة ويقودها محرك مؤازرة للحركة والتشبث. هذا يحسن بشكل كبير كفاءة الآلات.

وصف الميزات الهيكلية الأساسية لأداة آلة المخرطة

1 ، السرير

يتبنى السرير تصميمًا متكاملًا من سرير السكك الحديدية عالي الانخفاض ، مع بنية سميكة متعددة الجدران ومتعددة التجويف لضمان قدرات القطع الثقيلة. يتم تصوير السرير برمل راتنج عالي الجودة ، مع صلابة جيدة ، ومقاومة صدمة جيدة ، وإزالة رقاقة ناعمة.

2 ، صندوق المغزل

تستخدم محامل المغزل محامل عالية الجودة وعالية الدقة ومغزل كهربائي متزامن مضاعف ، والذي يوفر عزم الدوران العالي والمستقر. تستخدم محامل صندوق المغزل محامل أسطوانية أسطوانية مزدوجة ومحامل التلامس الزاوي توجه مزدوج ، والتي توفر صلابة عالية. يتبنى تبديد الحرارة تصميمًا هيكليًا يقلل من التشوه الحراري للمغزل ، مما يتيح المغزل من الحفاظ على الاستقرار النسبي لمحور المغزل أثناء التشغيل طويل الأجل.

3 ، نظام التغذية

يتم توصيل محركات محور X و Y و Z المحور مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة ، بدقة عالية. يتم إصلاح طرفي المسمار ، مما يحسن صلابة دعم مقعد الدعم ، إلى الحد الأدنى من تشويه المسمار الناجم عن تحديد المواقع عالية السرعة المتكررة والقطع الثقيل ، وتستخدم المحامل أزواج زاوية 60 درجة من محامل الدقة للمسامير ، ذات السرعة العالية ودقة عالية.

4 ، شريحة

يعتمد النقل على أدلة المتداول الخطي المستوردة من تايوان لتلبية متطلبات السرعة العالية والكفاءة العالية ، وتقليل مقاومة الاحتكاك وارتفاع درجة الحرارة ، وتحسين دقة المعالجة ، وضمان الاستقرار طويل الأجل لدقة القطع المعالجة.

5 ، برج

تم اعتماد برج المؤازرة الهيدروليكي عالي الارتقاء. من خلال تعويض تحسين نظام المؤازرة ، تتعاون مع المغزل المؤازر لتحقيق الارتباط متعدد المحاور ، والذي يمكن أن يكمل وضع المغزل ، والتنصت الصارم ، والطحن السطحي المنحني وغيرها من الوظائف ، وإثراء وظائف الأداة الآلية بشكل كبير ، وتحسين القدرة على التكيف مع الأداة الآلية ، وتلبية احتياجات المعالجة من مختلف الأجزاء.

6 ، النظام الهيدروليكي

بالإضافة إلى التحكم في البرنامج ، يمكن السيطرة على التثبيت والتمديد التخفيف والتلسكوبي للتشاك الهيدروليكي وأكمام الخلل ، وهو مريح وسريع. يعتمد ضبط الضغط الهيدروليكي على تشغيل دوار من نوع اللوحة ، وعرض الاتصال الهاتفي ، والتعديل الآمن والمريح.

7 ، جهاز التشحيم

تتبنى أداة الآلة نظام تزييت مركزي تلقائي ، مع إمدادات الزيت الموقوت والكمي. يقوم موزع الزيت بضبط ضغط إمدادات الزيت وفقًا لمتطلبات الضغط الخاصة بأجزاء التشحيم المختلفة لضمان أن أي أجزاء تزييت (مثل قضبان التوجيه ، والإدراج ، والمسامير ، والمكسرات وأزواج الاحتكاك الأخرى) يمكن تشحيمها بالكامل ، وتم تعيين وظيفة إنذار نظام التشحيم.

8 ، نظام التبريد

تتبنى مخرطة CNC المائلة CNC الحماية الكاملة للسكك الحديدية ، ويتم فصل صندوق التبريد وناقل الرقائق عن الماكينة الرئيسية لضمان عدم تأثر دقة أداة الآلة بالقطع الحراري.

9 ، الجهاز الكهربائي

تتمتع خزانة الوحدة الكهربائية للأدوات الآلية بأداء ختم جيد ومجهز بمكيف هواء خزانة كهربائية لضمان أن نظام CNC الخاص بأداة الآلة يعمل عادةً تحت درجة حرارة عالية وبيئة رطوبة عالية.

10 ، تدابير مكافحة الاكتساب الشديدة

تم تجهيز مقاعد الحمل في مواقع السفر المتطرفة في الاتجاهات الإيجابية والسلبية للمحور بأجهزة مضادة للالتحاق بالمطاط لتوفير الحماية النهائية لزوج برغي الكرة المزدوج من تصادم الخسارة في ظل ظروف غير طبيعية.

11 ، حماية السلامة

تصميم المعادن الداخلية المحمية بالكامل وتصميم الصفائح الخارجية المغلقة بالكامل. أداة الآلة لا تشوه أو تهتز عند العمل. يتم تصنيع السكك الحديدية دليل الحماية الداخلية ، قضيب المسمار ، الجوز والمحمل من غطاء تلسكوبي من الفولاذ المقاوم للصدأ. من المريح إزالة الرقائق ورقائق الماكينة النظيفة.

رئيسي أجزاء من سرير مائل مخرطة

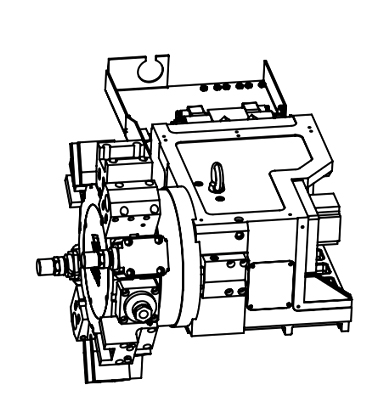

برج الأدوات المدمج المتكامل


يتميز برج الأدوات المدفوع بدقة تحديد المواقع العالية ، وتصميم مضغوط ، وسريع. يتيح تغييرات الأداة دون رفع ، وبالتالي تعزيز كفاءة الآلات.

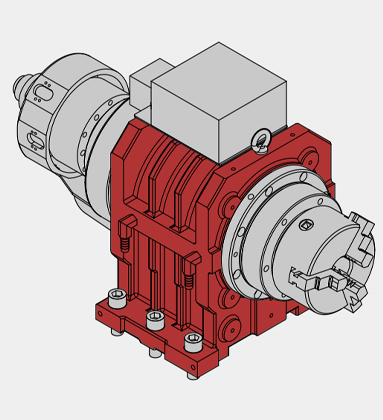

مغزل مدمج


الدوران مدفوع بمحرك متزامن دائم عالي الكفاءة وعالي الأداء. بالإضافة إلى ذلك ، تم اعتماد محامل الأسطوانة القصيرة في الصفوف المزدوجة P4. يضمن هذا الإعداد دقة الدوران العالية والصلابة والاستقرار.
سرعة المغزل: 5000 دورة في الدقيقة
قوة المغزل: 12.3 كيلوواط
ثقب تفتق المغزل: φ56 مم

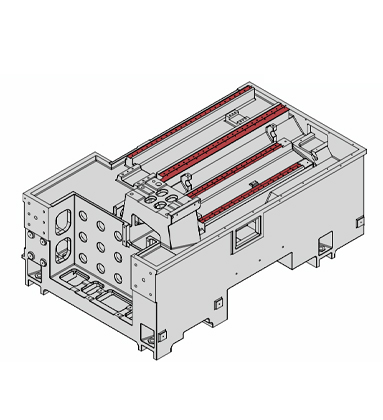

Guideway من السرير


يتبنى Guideay Bed Guideay Guideway 35 من النوع الأسطوانة و 6 شرائح للحفاظ على صلابة ودقة واستقرار أداة الآلة أثناء القطع الثقيل. يتم دمج وحدة التحميل والتفريغ الآلي (اختياري) مع الجهاز ، مما يقلل بشكل كبير من مساحة الأرضية.
x/y/z-axis travel: 125/± 40/360mm
x/y/z-axis السرعة السريعة لسرعة التجارة: 25/10/25 م/دقيقة

CNC مخرطة سرير مائل 100 متر ميزة

يعتمد سرير آلة 30 درجة ، محور Y عالية الصلابة مع 12 مربى الأدوات التي تحركها BMT45 ، مع المغزل المدمج (Max Spindle SPEED 5000 دورة في الدقيقة) , الهيدروليكي من خلال تشاك ، و servo لذيذ tailstock , احتلال الأرض الصغيرة ، بشكل كبير في وقت العمل وعملية عمل الشقوق قصيرة.

معيار

خياري

1. Siemens 828D نظام التحكم الأساسي

1. Fanuc 0I-TF Plus نظام التحكم

2. أ2-5

2. نظام التحكم المطلق GSK 988TA

3. مغزل مدمج

3. نظام التحكم في Syntec 22TB

4. الهيدروليكي من خلال تشاك 6بوصة

4

5. 12 TOURT TOURRE TURRET (BMT55)

5. شريط التغذية التلقائي

6. سيرفو لذيذ لذيذ

6. مقشدة النفط

7

7. نقل رقاقة

100msy CNC مخرطة سرير مائل مواصفة

إعدادات 100msy 100msy مع sub-spindle
قدرة الآلات الحد الأقصى للتأرجح على السرير φ/مم 500 500
الحد الأقصى للتأرجح على الشريحة φ/مم 260 260
أقصى طول للآلات مم 350 350
قطر الحد الأقصى للشريط φ/مم 45 45
أقصى قطر الآلات φ/مم 260 260
مغزل مدمج نوع رأس المغزل GB59001 A2-5 A2-5 ، مع sub-spindle A2-4
المغزل ثقب تفتق φ/مم 56 56 ، مع Sub-Spindle 36
نطاق سرعة المغزل ص/دقيقة 50-5000 50-5000 ، مع Sub-Spindle 50-6000
قوة المغزل KW 12.3 12.3 ، مع Sub-Spindle 9.5
عزم الدوران عزم الدوران ن · م 110 110 ، مع sub-spindle 24.3
نوع تشاك الهيدروليكية من خلال تشاك الهيدروليكية من خلال تشاك
تشاك سيز inch 6 " 6 "، مع Sub-Spindle Chuck 5"
معدل التغذية سرعة اجتياز سريعة على المحور السيني م/دقيقة 25 25
سرعة اجتياز سريعة على المحور ص م/دقيقة 10 10
سرعة اجتياز سريعة على المحور z م/دقيقة 25 25
عزم دوران محرك المؤازرة على المحور السيني ن · م 8.9 8.9
عزم الدوران سيرفو على المحور ص ن · م 8.9 8.9
عزم الدوران سيرفو على المحور z ن · م 8.9 8.9
عزم دوران محرك subspo subso ن · م —— 10
عزم الدوران المحرك سيرفو على المحور Z1 ن · م 4.7 ——
سافر المحور السيني مم 130 130
سافر المحور ص مم ± 40 土 40
سافر المحور z مم 360 360
السفر الفرعي مم 400
نوع Guideway ROLLER LILERAY GUIDEDAY ROLLER LILERAY GUIDEDAY
برج نوع برج 12post مدفوعة برج الأدوات (BMT45) 12post مدفوعة برج الأدوات (BMT45)
حجم الأداة مم 20 × 20/φ25/er25 20 × 20/φ25/er25
Tailstock نوع tailstock سيرفو قابل للبرمجة
السفر لذيذ مم 390
قطر الأكمام φ/مم 65
تفتق داخلي لأكمام خلفي MT4
مصدر الطاقة القوة الإجمالية كيفا 22 33
إجمالي التصنيف الحالي A 48 65
البعد وزن الآلة كجم 3000 3100
بُعد الآلة l*w*h (مم) 2190 × 1780 × 1800 2190 × 1780 × 1800

يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.

أداة التداخل

100msy CNC مخرطة سرير مائل التطبيق
