السرير المسطح الثقيل CK800/CK800L

أقصى قطر الآلات: 700 مم

الحد الأقصى لطول الآلات: 1000 ملم

حجم تشاك: 20 "بوصة

  • معلمات التفاصيل

  • عرض الفيديو

مقدمة إلى مسطح السرير CK800/CK800L

1. آلة الأدوات لديها سرير مسطح متكامل ، مما يضمن الاستقرار الدقيق أثناء القطع الثقيل. تحتوي محاور X و Z على أدلة متصلبة مربعة مستطيلة ، ومناسبة لصيانة ثقيلة وصيانة طويلة المدى.
2. يستخدم مربع المغزل ناقل حركة ذو سرعة ثلاثية مع نسبة 1:30. جنبا إلى جنب مع المحامل الثقيلة و servomotor ، فإنه يوفر عزم الدوران العالي والصلابة والدقة لقطع ثقيل مستمر.
3. يتم توصيل Servomotores محور X/Z مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة ، وتتم إصلاح البراغي في كلا الطرفين. يتم تحسين صلابة قاعدة التجميع لتقليل تشوه المسمار الناجم عن وضع متكرر وعالي السرعة أو قطع ثقيلة.
4. المخرطة لديها حماية دليل كامل. خزان المبرد وناقل الرقائق منفصلان عن الوحدة الرئيسية لمنع القطع الحراري من التأثير على الآلات. يمنع تصميم الحافة رقائق الحديد ومبرد من الرش أثناء قطع الضغط الثقيل والضغط العالي.


CK800/CK800L أفقي CNC Bed Flat Carlting Carlter


تتبنى سيارة الأداة الآلية أداة مزدوجة لحامل الأدوات ، مما يزيد من عدد الأدوات المثبتة. في الوقت نفسه ، جنبًا إلى جنب مع اللعنة على فهرسة عالية الدقة ، يمكنك إكمال معالجة متعددة الأوجه وثقوب متعددة من 45 و 60 و 90 و 180 درجة من الصمامات والمفاصل في وضع واحد ، ومنتجات معالجة ذات نوعية جيدة ولها كفاءة عالية للمعالجة. تم تحسين صلابة الدوران والأداء الديناميكي لمتوسط ​​نقل الأداة المزدوجة لتحسين مفيدة وتصلب آلة الأدوات عند معالجة أجزاء من جسم الصمام.


مستندات تقنية عشوائية للسرير المسطح CK800/CK800L


1. أداة تعليمات تشغيل الماكينة
2. دليل تشغيل نظام CNC
3. دليل صيانة نظام CNC
4. رسم تخطيطي هيدروليكي
5. مخطط تخطيطي كهربائي ، مخطط الأسلاك ، مخطط الدرج ، جدول إعداد المعلمة
6. قرص مضغوط من معلمات الجهاز (حدد)
7. أداة شهادة فحص الدقة الماكينة
8. دليل تشاك الهيدروليكي
9. دليل دعم الأدوات

الأجزاء الرئيسية من آلة السرير المسطحة

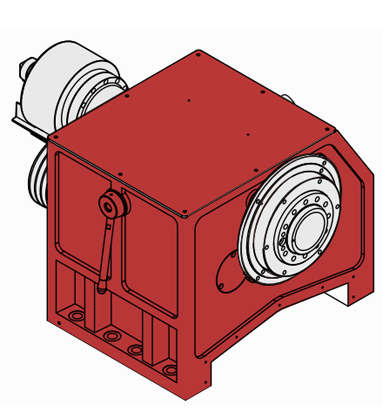

مغزل


يجمع صندوق المغزل بين محامل الأسطوانة الأسطوانية المزدوجة ومحامل كرة الدفع ثنائية الاتجاه. يتيح المؤتمر الرئيسي ، الذي يتطابق مع التروس الثلاثة داخل المربع ، تغيير السرعة دون خطوات داخل كل ترس ، وتحقيق عزم الدوران العالي ، والصلابة العالية وضمان الدقة خلال القطع الثقيل الطويل.
قوة المغزل: 15 كيلو وات
ثقب المغزل المتدني: φ121 مم

دليل مستطيل


هيكل السرير المسطح مناسب للآلات عالية السرعة مع دقة وضع عالية. الدليل المستطيل الصلب لمحاور X و Z مناسب لقطع ثقيل ويضمن صلابة ودقة طويلة المدى عالية.
السرعة السريعة لمحور x/z: 10/12m/min $

بحيرة السرير المسطحة ، إزاحة الترس ، التي تعمل عادة مع تشاك الفهرسة ، مناسبة لمعايير المعالجة في قطعة عمل الصمام مع تشاك يدوي ، 4 post turret الكهربائية ، دون الإنتاج المضاد.
CK800L قياسي مع Chuck اليدوي ، 4 منشورات برج ونقطة مضادة.

معيار

خياري

1. نظام التحكم المتقدم قiemens 808D

1. Fanuc 0I-TF Plus نظام التحكم

2. ل2-11

2. نظام التحكم المطلق GSK 988TA

3

3. أداة كهرباء مزدوجة من Tortta بعد

4. تشاك 20 بوصة يدوي

4. الهيدروليكي من خلال تشاك

5. الكهرباء 4 بعد توريتا

5. فهرسة تشاك (مخصصة وفقًا لقطعة العمل)

6. دليل مستطيل

6. وحدة تغذية شريط السيارات

7. مقشدة البترول

مواصفات آلة السرير المسطحة لسلسلة CK800

إعدادات CK800 CK800L
قدرة الآلات أقصى تأرجح على السرير φ/مم 860 880
أقصى توازن على الشريحة φ/مم 550 550
أقصى طول للآلات مم 1000 1100
أقصى قطر الآلات φ/مم 700 700
مغزل نوع رأس المغزل GB59001 A2-11 A2-11
سرعة المغزل ص/دقيقة الفريق أ: 50-300 ؛ ب: 300-700 ؛
ج: 700-1000
الفريق أ: 50-300 ؛ ب: 300-700 ؛
ج: 700-1000
عزم الدوران مع تصنيف المغزل نيو مكسيكو 4100 4100
قوة المحرك الرئيسية KW 15 15
ثقب المغزل φ/مم 121 121
نوع تشاك دليل تشاك دليل تشاك
حجم تشاك بوصة 20 20
معدل التغذية سرعة عرضية سريعة على محور X م/دقيقة 10 10
سرعة عرضية سريعة على محور z م/دقيقة 12 12
محرك عزم الدوران على محور X نيو مكسيكو 18 18
محرك عزم الدوران على محور Z نيو مكسيكو 22 22
رحلات X -axis مم 445 345
Z رحلات z مم 1100 1100
دليل نوع نوع دليل مستطيل دليل مستطيل
دليل العرض مم 600 600
برج نوع البرج بسيطة/كهربائية مزدوجة
4 post turret
فردي كهربائي
4 post turret
حجم الأداة مم 40 × 40 40 × 40
نوع Atalde S 1.5/902.4/1803.4/270 1.5/902.4/1803.4/270
دقة تحديد المواقع المتكررة من تبديل توريتا مم 0.008 0.008
يزيل نظير داخلي واستهلاك نظيره MT6
قطر الأوتالدي φ/مم 120
رحلات المانجا Astro مم 130
مصدر الطاقة القوة الاسمية الكلية كيفا 26 26
إجمالي الحالي المؤهل A 54 54
البعد وزن الآلة كجم 6800 8000
بُعد الآلة L × W × H (مم) 3500 × 2300 × 1950 4060 × 2300 × 1950

ضع في اعتبارك أن هذه المعلمة والمظهر تخضع للتغييرات دون إشعار مسبق ، شكرًا.
