الجمالون الخارجي من واحد إلى اثنين من ثلاثة محاور
معلمات التفاصيل
عرض الفيديو

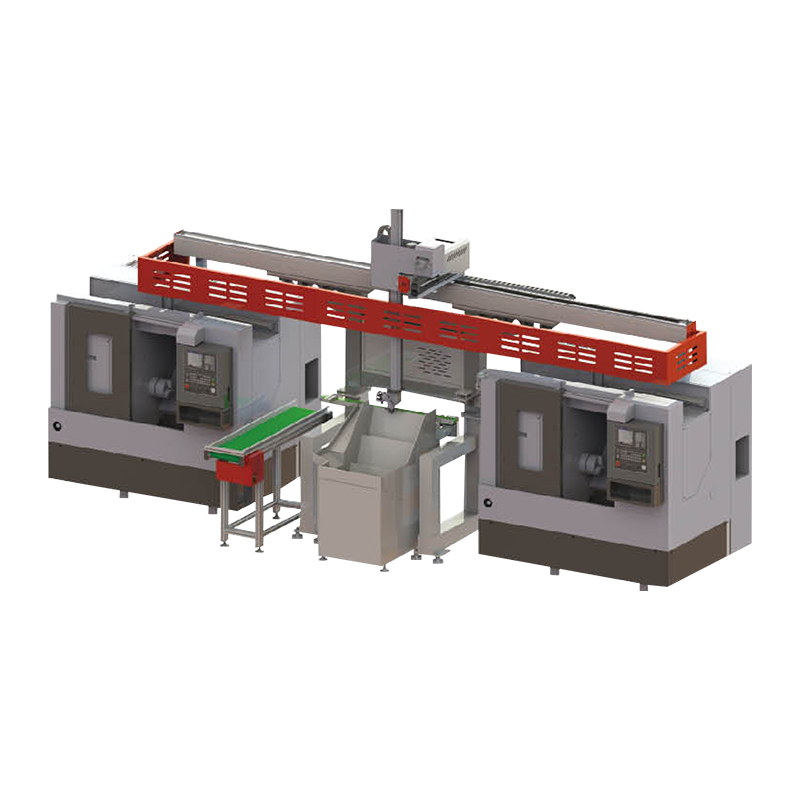

تم تجهيز اثنين من أدوات الآلة C46K مع مناور ثلاثة محاور مع جر واحد وإطار خارجيان (160160 سلسلة ES متوسطة الحجم) ، ويستخدم نظام صومعة التغذية الوسيطة للتحميل. بعد المعالجة ، يمكن تفريغ الشغل بواسطة حزام النقل ، والذي يمكن أن يمنع أيضًا العمل من العمل وإعادته إلى موقعه الأصلي في الصومعة. اختيار يدوي يبلغ وقت تحميل وتفريغ الروبوت حوالي (12-15) ، وهو مناسب لمعالجة المنتجات التي يبلغ وزنها أقل من 2 كجم/منتجات بحجم الضوء ؛ حجم أداة الماكينة بما في ذلك روبوت الجمالون: الطول x الارتفاع x يبلغ حوالي (6.2mx3.1mx3.8m).
قائمة التكوين لروبوتات سلسلة ES متوسطة الحجم | ||
وصف الوظيفة | العلامات التجارية والميزات | |
وحدات المكون الوظيفية | سافر الجمالون المحور السيني (شعاع) : 4400mm | 160x160 الوحدة الخطية |
المحور ص (المحور الثالث) سفر الجمالون : 400mm | 80x140 الوحدة الخطية | |
محور z (شعاع عمودي) TRUSS TRUSS : 1200mm | 60x80 الوحدة الخطية | |
X-axis (شعاع) السرعة المتحركة: 0-120 م/دقيقة y المحور (المحور الثالث) السرعة المتحركة: 0-90M/دقيقة z- المحور (شعاع عمودي) السرعة المتحركة: 0-120 م/دقيقة | نطاق سرعة المتحركة للمعالجة | |
المحور X (الشعاع) والمحور z (الشعاع العمودي) مدفوعان بواسطة محركات المؤازرة المتنقلة | دلتا/بويوان (حافلة مطلقة) | |
رف/جناح (ضمان 3 سنوات) | رف حلزوني عالي الدقة | |
الجمالون الشرائح الخطية | تايوان/شانجيين/طيران | |
أجزاء الفك الأسطوانة من قطعة واحدة (سلسلة متوسطة) | تايوان/ Airtac Japan/SMC | |
مخفض مناور | Ningbo/cuhk | |
نوع صومعة (سلسلة متوسطة) | Zhejiang/Asiainfo | |
اسطوانة المناور في مكان مفتاح الكشف المغناطيسي | تايوان/تشيليكو | |
مفتاح القرب بمساعدة المعالج | Zhejiang/Devre | |
مرحلات التحكم في المناور | فرنسا/شنايدر | |
صمام الملف اللولبي وعنصر التحكم الهوائي | تايوان/طيران |
يتبنى نظام التحكم أحدث نظام تحكم خاص للمعالجة المطلقة (3-6 محور قابل للتوسيع) ومجموعة متنوعة من أنظمة التحكم للاختيار من بينها ، نظام البرمجة العالمي لبرنامج العمل ، والأداء القوي ، والتشغيل السهل والسريع ، وبرمجة التدريس السريع .33333
