OEM CK6150/CK6150-B/CK6150-L مخرطة CNC مسطحة Supplier

Taizhou Eastern CNC Technology Co. ، Ltd. بيت / منتجات / مخرطة سرير مسطح CNC / CK6150/CK6150-B/CK6150-L مخرطة CNC مسطحة
  • East CNC CK6150 / CK6150-B/CK6150-L Horizontal Flat Bed CNC Lathe
  • East CNC CK6150 / CK6150-B/CK6150-L Horizontal Flat Bed CNC Lathe Machine Frame
  • East CNC CK6150 / CK6150-B/CK6150-L Horizontal Flat Bed CNC Lathe Machine Frame
  • East CNC CK6150 / CK6150-B/CK6150-L Horizontal Flat Bed CNC Lathe Machine Frame
  • East CNC CK6150 / CK6150-B/CK6150-L Horizontal Flat Bed CNC Lathe Machine Frame

CK6150/CK6150-B/CK6150-L مخرطة CNC مسطحة

أقصى قطر الآلات: 500 مم

الحد الأقصى لطول الآلات: 1000mm

حجم تشاك: 10 "بوصة

  • معلمات التفاصيل

  • عرض الفيديو

CK6150 Series Flat Bed CNC مخرطة مقدمة

1. الجهاز هو نسخة محسّنة من CK6150 التقليدية وتتميز بدقة عالية وسرعة وصلابة. إنه مريح وسهل الاستخدام. يتم توفير حماية متكاملة للحفاظ على البيئة نظيفة ومرتبة.
2. السرير يتم إلقاؤه بشكل متكامل باستخدام عملية الرمال الراتنج. بعد عمليات المعالجة الحرارية المتعددة مثل الشيخوخة وتخفيف التردد العالي ، يمكن أن تحافظ طريقة الدليل الموسع بشكل خاص على دقة الآلات الأمثل لفترة طويلة.
3. تتميز أداة الآلة بمسامير كروية عالية الدقة ومحامل كرة ملامسة زاوية متصلة بمحرك المؤازرة عبر اقتران مرن مخصص ، مما يتيح دقة عالية الإرسال وحياة طويلة.
4. يمكن لمحرك المغزل المؤازر تحقيق تغيير السرعة بدون خطوة في معدات المغزل إلى قطع عمل مختلفة ، وبالتالي تحسين سعة التصنيع وأداء القطع.


CK6150/CK6150-B/Ck6150-L

1. قاعدة سرير متكاملة ، صلابة عالية.
2. تعتمد المغزل محامل اتصال زاوي عالية الجودة ، مع سرعة عالية ودقة عالية وضوضاء منخفضة.
3. يتم توصيل محركات Servo X و Z مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة ، بدقة عالية. يتم إصلاح كلا طرفي المسمار ، مما يحسن صلابة دعم قاعدة الدعم ، ويمكّن تحديد المواقع المتكررة عالية السرعة ، ويزيل مشاكل الأسلاك الناجمة عن القطع الثقيل. يتم تقليل تشويه الشريط.
4. تعتمد المغزل على تنظيم سرعة تحويل التردد.
5. يمكن أن يمتد التشحيم الأوتوماتيكي المركزي عمر خدمة القاطرة.
6. نظام التغذية مدفوعًا بمحرك مؤازر ، ولكل برغي الكرة لديه دقة انتقال عالية.
7. تتبنى المخرطة حماية السكك الحديدية الكاملة لضمان دقة الأداة الآلية وتمديد عمر الخدمة. غطاء الأداة الآلي محمي بالكامل لمنع قطع السوائل من الرش.
8. يستخدم تكوين أداة الآلة أسطوانات النفط عالية الجودة وأخطاف الطاقة.
9. لها وظائف الدوران ، السطح الأسطواني الخارجي ، السطح المخروطي ، سطح القوس ، الأخدود ومعالجة الخيط.

الأجزاء الرئيسية من مخارط السرير المسطح

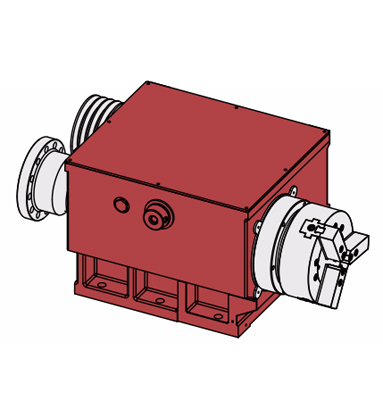

مغزل


يجمع صندوق المغزل بين محامل الأسطوانة الأسطوانية القصيرة في الصفوف المزدوجة ومحامل كرة الدفع ثنائية الاتجاه. يتيح محرك المؤازرة الرئيسي ، المقترن بالتروس الثلاثة داخل الصندوق ، تغيير السرعة بدون خطوة داخل كل ترس ، وتحقيق عزم الدوران العالي ، والصلابة العالية ، وضمان الدقة أثناء القطع الثقيلة على المدى الطويل.
قوة المغزل: 7.5kw
ثقب تفتق المغزل: ф86 مم

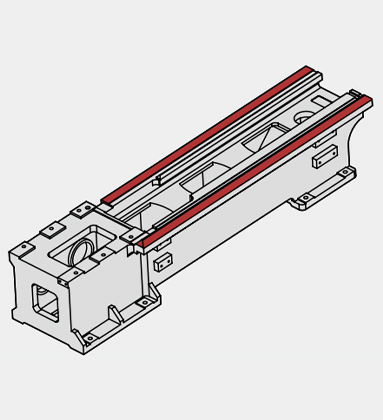

السرير الموسع


يتم توسيع الضلع الثلاثي وسميك. يتم زيادة سطح التلامس للنقل. تم تحسين الصلابة والمقاومة الزلزالية بشكل كبير.
X/Z-Axis Travel: 310/1050mm
x/z- المحور السرعة السريعة

شريحة


يتم توسيع الجزء الأمامي من الشريحة الكبيرة وإطالة لتحسين استقرار القطع والصلابة بنسبة 30 ٪ ويمتد إلى حد كبير عمر خدمة الجهاز.

سلسلة CK6150 Flat Bed Bed CNC Machine ميزات

مخرطة السرير المسطحة ، تحول العتاد ، معايير مع تشاك يدوي ، أبراج كهربائية 4 ، توجيه الصلب ، وذيذ يدوي ، مناسب لعمود العمود الطويلة الثقيلة وتجهيز لوحة العمل.

اختياري مع طول الآلات 1500 مم و 2000 ملم.

معيار

خياري

1. نظام التحكم المتقدم Siemens 808D

1. Fanuc 0I-TF Plus نظام التحكم

2. أ2-6

2. نظام التحكم المطلق GSK 988TA

3

3. الهيدروليكي من خلال تشاك 8بوصة

4. يدوي تشاك 10 بوصة

4. هيدروليكية لا شيء من خلال تشاك 10 بوصة

5. يدوي لذيذ

5. خلفي هيدروليكي

6. الكهرباء 4 بعد البرج

6. Pragati BTP63 Electric 8 Tool Post برج

7

7. شريط التغذية Auto Bar

8. مقشدة النفط

آلة مخرطة السرير المسطحة CK6150 Series مواصفة

إعدادات CK6150 CK6150-B CK6150-L
قدرة الآلات الحد الأقصى للتأرجح على السرير φ/مم 500 500 500
الحد الأقصى للتأرجح على الشريحة φ/مم 300 300 290
الحد الأقصى للآلات lenght مم 500 500 500
أقصى قطر الآلات φ/مم 1000 1000 1500/2000
مغزل نوع رأس المغزل GB59001 A2-8 A2-8 A2-8
المغزل ثقب تفتق φ/مم 86 86 90
نطاق سرعة المغزل ص/دقيقة 50-300300-789 ،
655-1260 		60-2000 45-260،140-800،280-1600
وضع تحول المغزل العتاد سيريو العتاد
عزم الدوران تصنيف عزم الدوران ن · م 600 600 1500 دورة في الدقيقة → 47.75nm ؛
100rpm → 716nm
قوة المحرك الرئيسية KW 7.5 7.5 7.5
نوع تشاك يدوي تشاك يدوي تشاك يدوي تشاك
حجم تشاك inch 10 10 10
معدل التغذية سرعة اجتياز سريعة على المحور السيني م/دقيقة 8 8 6
سرعة اجتياز سريعة على المحور z م/دقيقة 10 10 10
عزم دوران محرك المؤازرة على المحور السيني ن · م 5 5 5
عزم الدوران سيرفو على المحور z ن · م 7.5 7.5 7.5
سافر المحور السيني مم 310 310 290
سافر المحور z مم 1050 1050 1550/2050
نوع Guideway GuideDay الصعب GuideDay الصعب GuideDay الصعب
Turret نوع برج electric4 post turret الكهربائية 4 بعد البرج الكهربائية 4 بعد البرج
حجم الأداة مم 25 × 25 25 × 25 25 × 25
Tailstock نوع tailstock يدوي يدوي يدوي
قطر الأكمام φ/مم 75 75 75
سفر الأكمام مم 120 120 150
تفتق داخلي لأكمام خلفي MT5 MT5 MT5
مصدر الطاقة القوة الإجمالية كيفا 11 11 15
إجمالي التصنيف الحالي A 20 20 26
البعد وزن الآلة كجم 2385 2385 2700/3000
بُعد الآلة L × W × H (مم) 2600 × 1220 × 1650 2600 × 1220 × 1650 3250 × 1465 × 1705
3750 × 1465 × 1705

يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.

أداة التداخل

CK6150 Series Flat Bed Bed CNC Application
