OEM C6150Q/C6150Q-L/C6150QB-L مخرطة مسطحة السكك الحديدية الصلبة Supplier

Taizhou Eastern CNC Technology Co. ، Ltd. بيت / منتجات / مخرطة سرير مسطح CNC / C6150Q/C6150Q-L/C6150QB-L مخرطة مسطحة السكك الحديدية الصلبة
  • East CNC C6150Q / C6150Q-L/C6150QB-L Horizontal CNC FlatBed Lathe
  • East CNC C6150Q / C6150Q-L/C6150QB-L Horizontal CNC FlatBed Lathe
  • East CNC C6150Q / C6150Q-L/C6150QB-L Horizontal CNC FlatBed Lathe
  • East CNC C6150Q / C6150Q-L/C6150QB-L Horizontal CNC FlatBed Lathe Electric Turret
  • East CNC C6150Q / C6150Q-L/C6150QB-L Horizontal CNC FlatBed Lathe Chuck
  • East CNC C6150Q / C6150Q-L/C6150QB-L Horizontal CNC FlatBed Lathe Tailstock
  • East CNC C6150Q / C6150Q-L/C6150QB-L Horizontal CNC FlatBed Lathe Machine Frame
  • East CNC C6150Q / C6150Q-L/C6150QB-L Horizontal CNC FlatBed Lathe Machine Frame
  • East CNC C6150Q / C6150Q-L/C6150QB-L Horizontal CNC FlatBed Lathe Machine Frame
  • East CNC C6150Q / C6150Q-L/C6150QB-L Horizontal CNC FlatBed Lathe Machine Frame

C6150Q/C6150Q-L/C6150QB-L مخرطة مسطحة السكك الحديدية الصلبة

يمكنه تلقائيًا إكمال قطع الأسطح الأسطوانية الداخلية والخارجية ، والأسطح المخروطية ، والأسطح القوس ، والوجوه النهائية ، والأخدود ، والتشجيع وغيرها من عمليات العمود والقرص المختلفة ، ويمكن أن تحول المواضيع المستقيمة المتري ، وخيوط الوجه النهائية وخيوط مستقيمة بوصة مختلفة مثل خيوط الطرف.

أقصى قطر الآلات: 400 مم

الحد الأقصى لطول الآلات: 630 مم

حجم تشاك: 10 "بوصة

  • معلمات التفاصيل

  • عرض الفيديو

C6150Q سلسلة مخرطة مسطحة

1. حماية متكاملة مغلقة بالكامل ، عملية دائمة ، مستقرة ، ضوضاء منخفضة ، متفوقة على المنتجات المماثلة في مقاومة المياه ، تصريف الزيت ، مقاوم للغبار وأداء السلامة.
2. تعتمد المغزل على مسامير الكرة عالية الدقة والمحامل المدمجة الأسطوبية المزدوجة لدعم الدوران.
3. كل من الاتجاهات الطولية والمستعرضة للشريحة تعتمد مسامير كرة عالية الدقة ومحامل برغي 60 درجة. وأيضًا أقدام الأسرة المتكاملة وهيكل الحماية المرفق بالكامل تضمن الصلابة والسلامة الكلية.
4. يتكون GuideWay من الحديد الزهر المقاوم للارتداء. بعد التبريد بالموجات فوق الصوتية وطحن الدقة ، يمكنه الحفاظ على دقة المعالجة وحياة الخدمة لفترة طويلة.
5. طريقة التثبيت القياسية لقطعة العمل هي تشاك يدوي ثلاثة فك. تشاك الهيدروليكي أو ذيلستوك اختياري أيضًا.


C6150Q/C6150Q-L/C6150QB-L مخرطة السرير المسطح الأفقي CNC تعتمد المعايير:

GB9061-1988 أدوات آلة قطع المعادن الشروط التقنية العامة
GB5226.1-2002 سلامة الآلات المعدات الميكانيكية والكهربائية الجزء 1 ؛ الشروط التقنية العامة
JB/T10051-1999 أدوات آلة قطع المعادن - الظروف التقنية العامة للأنظمة الهيدروليكية
GB/T16462-1996 فحص المخرطة الأفقية CNC

الأجزاء الرئيسية من آلة المخرطة المسطحة

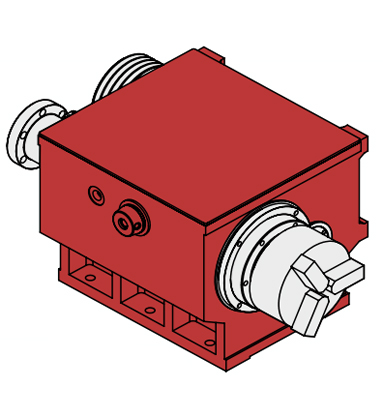

مغزل


يجمع صندوق المغزل بين محامل الأسطوانة الأسطوانية القصيرة في الصفوف المزدوجة ومحامل كرة الدفع ثنائية الاتجاه. يتيح محرك المؤازرة الرئيسي ، المقترن بالتروس الثلاثة داخل الصندوق ، تغيير السرعة بدون خطوة داخل كل ترس ، وتحقيق عزم الدوران العالي ، والصلابة العالية ، وضمان الدقة أثناء القطع الثقيلة على المدى الطويل.
قوة المغزل: 5.5kw
ثقب تفتق المغزل: φ70mm

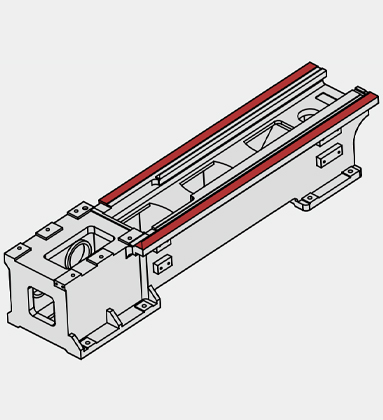

السرير الموسع


يتم توسيع الضلع الثلاثي وسميك. يتم زيادة سطح التلامس للنقل. تم تحسين الصلابة والمقاومة الزلزالية بشكل كبير.
X/Z-Axis Travel: 250/720mm
x/z- المحور السرعة السريعة

شريحة


يتم توسيع الجزء الأمامي من الشريحة الكبيرة وإطالة لتحسين استقرار القطع والصلابة بنسبة 30 ٪ ويمتد إلى حد كبير عمر خدمة الجهاز.

ميزات CNC مسطحة المخرطة C6150Q

مخرطة السرير المسطحة ، تحول العتاد ، معايير مع تشاك يدوي ، أبراج كهربائية 4 ، توجيه الصلب ، وذيذ يدوي ، مناسب للمعالجة النهائية للعمود ولوحة الصفيحة.
C6150Q-L بطول الآلات 1000 مم.

معيار

خياري

1. نظام التحكم المتقدم Siemens 808D

1. Fanuc 0I-TF Plus نظام التحكم

2. أ2-6

2. نظام التحكم المطلق GSK 988TA

3

3. الهيدروليكي من خلال تشاك 8بوصة

4. يدوي تشاك 10 بوصة

4. هيدروليكية لا شيء من خلال تشاك 10 بوصة

5. يدوي لذيذ

5. خلفي هيدروليكي

6. الكهرباء 4 بعد البرج

6. شريط التغذية Auto Bar

7

7. مقشدة النفط

سلسلة C6150Q مواصفات آلة مخرطة CNC مسطحة

إعدادات C6150Q C6150Q-L C6150QB-L
قدرة الآلات الحد الأقصى للتأرجح على السرير φ/مم 500 500 500
الحد الأقصى للتأرجح على الشريحة φ/مم 230 230 230
أقصى قطر الآلات φ/مم 400 400 400
الحد الأقصى للآلات lenght مم 630 1000 1000
مغزل نوع رأس المغزل GB59001 A2-6 A2-6 A2-6
المغزل ثقب تفتق φ/مم 70 70 70
نطاق سرعة المغزل ص/دقيقة 50-460،460-930،930-1200 50-3000
وضع تحول المغزل العتاد العتاد سيرفو
عزم الدوران عزم الدوران ن · م 390 390 390
قوة المحرك الرئيسية KW 5.5 5.5 5.5
نوع تشاك يدوي يدوي يدوي
حجم تشاك inch 10 10 10
معدل التغذية سرعة اجتياز سريعة على المحور السيني م/دقيقة 8 8 8
سرعة اجتياز سريعة على المحور z م/دقيقة 10 10 10
عزم دوران محرك المؤازرة على المحور السيني ن · م 5 5 5
عزم الدوران سيرفو على المحور z ن · م 7.5 7.5 7.5
سافر المحور السيني مم 250 250 250
سافر المحور z مم 700 1050 1050
نوع Guideway GuideDay الصعب GuideDay الصعب GuideDay الصعب
برج نوع برج الكهربائية 4 بعد البرج الكهربائية 4 بعد البرج الكهربائية 4 بعد البرج
حجم الأداة مم 25 × 25 25 × 25 25 × 25
Tailstock نوع tailstock يدوي يدوي يدوي
قطر الأكمام φ/مم 75 75 75
سفر الأكمام مم 120 120 120
تفتق داخلي لأكمام خلفي MT5 MT5 MT5
مصدر الطاقة القوة الإجمالية كيفا 10 10 10
إجمالي التصنيف الحالي A 20 20 20
البعد وزن الآلة كجم 2300 2600 2600
بُعد الآلة L × W × H (مم) 2170 × 1220 × 1650 2600 × 1220 × 1650 2600 × 1220 × 1650

يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.

أداة التداخل

سلسلة C6150Q تطبيق مخرطة CNC Flatbed
