تحليل هيكل واستخدام أنظمة برج مخرطة CNC

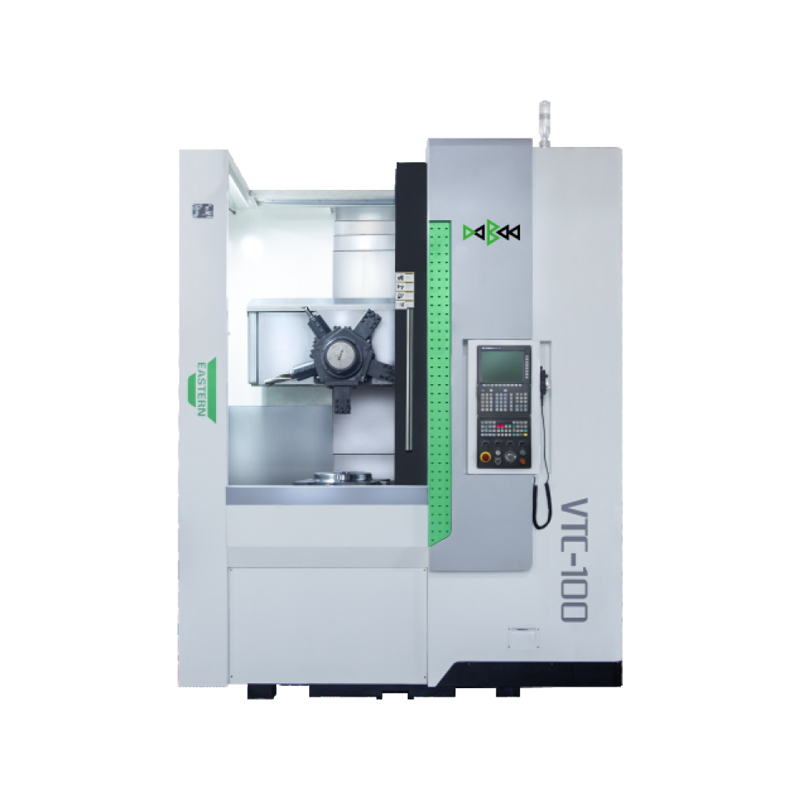

أ مخرطة البرج هي نوع من مخرطة CNC التي تستخدم جهازًا برجيًا للتبديل تلقائيًا بين أدوات متعددة. وتتمثل الميزة الأساسية لها في القدرة على إجراء عمليات تصنيع متعددة العمليات بشكل متواصل في ظل حالة تثبيت واحدة، من خلال تدوير البرج وتحديد موضعه وقفله، وبالتالي تحسين كفاءة المعالجة واتساقها. أصبحت مخارط CNC البرجية نوعًا شائعًا من المعدات لمعالجة الأجزاء الصغيرة والمتوسطة ومتعددة الأصناف.

لا يحدد البرج مرونة المعالجة لأداة الآلة فحسب، بل يؤثر أيضًا بشكل مباشر على دقة المعالجة وسرعة تغيير الأداة واستقرار الماكينة بشكل عام. ولذلك، فإن الأنواع المختلفة من هياكل البرج وتكويناته مناسبة لسيناريوهات المعالجة المختلفة.

مقدمة لأنواع الأبراج الموجودة وأنواع وهياكل مخارط CNC البرجية

1. أنواع الأبراج مصنفة حسب الوظيفة

(1) برج عادي (برج أداة ثابتة)

تُستخدم الأبراج العادية بشكل أساسي لتثبيت أدوات الخراطة ولا تتمتع بقدرات إخراج الطاقة. إنها مناسبة لطرق المعالجة التالية:

• تحول خارجي
• تجهيز الوجه
• قطع، الحز
• تحول الموضوع

هيكلها بسيط نسبيًا، وتكاليف الصيانة منخفضة، مما يجعلها مناسبة لمعالجة الأجزاء التي تتضمن الخراطة في المقام الأول.

(2) برج الطحن الآلي (برج آلي)

تضيف أبراج الطحن الآلية نظام نقل الطاقة إلى البرج العادي، مما يسمح للأداة بالتدوير، مما يتيح:

• الحفر
• طحن الوجه
• طحن المفتاح
• التنصت

تعمل أبراج الطحن الآلية على توسيع إمكانيات المعالجة لمخارط CNC بشكل كبير، مما يمنحها قدرات معالجة متعددة الوظائف.

2. أنواع الأبراج مصنفة حسب الشكل الهيكلي

(1) برج متكامل

• جسم البرج متكامل مع نظام الطاقة والقفل
• هيكل مدمج
• دقة التثبيت مستقرة نسبيا
• مناسبة لتكوينات أداة الآلة القياسية

(2) برج سبليت

• يتم فصل البرج ونظام الطاقة
• سهل الصيانة والاستبدال الجزئي
• هيكل مرن وقابل للتكيف مع الاحتياجات المخصصة

(3) برج الرفع

• يرتفع البرج محوريًا أو شعاعيًا أثناء تغيير الأداة
• يقلل من تدخل تغيير الأداة
• يشيع استخدامها في الأدوات الآلية ذات المساحة المحدودة أو مواضع الأدوات عالية الكثافة

المعلمات والمواصفات الفنية الرئيسية لمخارط CNC البرجية

المخارط البرجية المختلفة لها تكوينات معلمات مختلفة. تتضمن المعلمات الرئيسية الشائعة ما يلي:

1. المعلمات المتعلقة بالبرج

2. المعلمات الخاصة بأبراج الطحن المزودة بالطاقة

مقارنة مع هياكل المخرطة الأخرى، الاختلافات بين أنواع مختلفة من الأبراج

(1) مخرطة البرج مقابل مخرطة الأدوات الجماعية

(2) مخرطة البرج مقابل المخرطة السويسرية

(3) البرج المؤازر مقابل البرج الهيدروليكي

(4) هيكل البرج الفردي مقابل هيكل البرج المزدوج

أنواع الأدوات الآلية المناسبة لأنواع مختلفة من الأبراج

1. برج قياسي

مناسبة ل:

• مخارط CNC القياسية
• مخارط CNC اقتصادية
• تركز مراكز التصنيع في المقام الأول على الخراطة

2. برج الطحن المباشر

يشيع استخدامها في:

• تحول وطحن الأدوات الآلية المركبة
• مخارط CNC ثنائية المغزل
• معدات معالجة الروابط متعددة المحاور

3. برج هيدروليكي مؤازر

مناسبة ل:

• مخارط CNC متوسطة إلى عالية الدقة
• أutomated production lines
• المعدات التي تتطلب تغييرات مستقرة في الأدوات وتكرارًا عاليًا

سيناريوهات تطبيق الصناعة النموذجية: يتم استخدام مخارط CNC البرجية على نطاق واسع في الصناعات التالية

بفضل مزاياها المتمثلة في سرعة تغيير الأداة السريعة، ودقة المعالجة العالية، والدرجة العالية من الأتمتة، يتم استخدام مخارط CNC البرجية على نطاق واسع في العديد من المجالات الصناعية، لتصبح واحدة من المعدات المهمة في التصنيع CNC الحديث.

• أutomotive Manufacturing Industry

في مجال معالجة أجزاء السيارات، يتم استخدام مخارط CNC البرجية بشكل رئيسي لمعالجة أجزاء العمود، القرص، والجلبة، مثل أعمدة القيادة، أعمدة التوجيه، أجزاء نظام الفرامل، ومكونات المحرك. تتمتع هذه الصناعة بمتطلبات عالية للغاية فيما يتعلق بتناسق الأجزاء وقدرات الإنتاج الضخم. يمكن للمخارط البرجية CNC إكمال عمليات المعالجة المتعددة في مشبك واحد، مما يحسن بشكل كبير من كفاءة الإنتاج ودقة المعالجة، ويلبي احتياجات الإنتاج على نطاق واسع في صناعة السيارات.

• تصنيع الآلات وصناعة المعدات العامة

في مجال تصنيع الآلات والمعدات العامة، يتم استخدام مخارط CNC البرجية على نطاق واسع في معالجة الأجزاء مثل أجسام المضخات، والصمامات، والوصلات، وفراغات التروس. من خلال التكوين المرن للأدوات المختلفة، يمكن تحقيق عمليات تصنيع مختلفة مثل الخراطة والحفر والتنصت، وهي مناسبة للإنتاج متعدد الأصناف والدفعات الصغيرة والمتوسطة، مما يحسن مرونة الإنتاج وسرعة الاستجابة للمؤسسات.

• صناعة الالكترونيات والاتصالات

تواجه صناعة الإلكترونيات والاتصالات طلبًا متزايدًا على التصغير والدقة العالية في الأجزاء. تُستخدم مخارط CNC البرجية بشكل شائع في موصلات الآلة، والعلب، ومكونات تبديد الحرارة، والأجزاء الهيكلية الدقيقة. يمكن لمغازلها عالية السرعة وأنظمة الأبراج الدقيقة أن تؤدي بشكل ثابت تصنيعًا عالي الدقة للأجزاء صغيرة الحجم، مما يلبي متطلبات صناعة الإلكترونيات من حيث جودة المظهر واتساق الأبعاد.

• صناعة تصنيع الأجهزة والأجزاء الدقيقة

تُستخدم مخارط CNC البرجية على نطاق واسع في معالجة الأجهزة وتصنيع الأجزاء الدقيقة، مثل المثبتات، والبطانات، والصواميل، والأجزاء المخصصة غير القياسية. إن قدرتها على تغيير الأدوات الأوتوماتيكية الفعالة واستقرار المعالجة الجيد مناسبان للتشغيل المستمر على المدى الطويل، مما يقلل بشكل كبير من تكاليف العمالة ويحسن كفاءة الإنتاج الإجمالية.

• صناعة الطاقة الجديدة والمعدات الذكية

في مجال الطاقة الجديدة والمعدات الذكية، يتم استخدام مخارط CNC البرجية على نطاق واسع لتصنيع المكونات الرئيسية مثل أعمدة المحرك، والمبيتات، والموصلات، والأجزاء الهيكلية. مع التطور السريع لصناعة الطاقة الجديدة، يتزايد الطلب على معدات المعالجة عالية الكفاءة والاتساق باستمرار، وآفاق تطبيق مخارط برج CNC في هذا المجال واسعة جدًا.

صيانة مخرطة البرج واستكشاف الأخطاء وإصلاحها في حالة تشويش البرج وفشل تغيير الأداة

1. اقتراحات الصيانة اليومية

• تنظيف رقائق البرج بانتظام
• تحقق من آلية قفل البرج
• تأكد من أن نظام التشحيم يعمل بشكل صحيح
• تحقق من دقة تحديد موضع الأداة

2. الأسباب الشائعة واستكشاف الأخطاء وإصلاحها لتشويش البرج وفشل تغيير الأداة

تشمل الأسباب الشائعة ما يلي:

• الأجسام الغريبة أو الرقائق في البرج
• التشحيم غير كاف
• أbnormal sensor signal
• آلية القفل لم يتم تحريرها بالكامل

خطوات استكشاف الأخطاء وإصلاحها المقترحة:

• أوقف الآلة وتحقق من الحالة الخارجية للبرج
• تنظيف الرقائق داخل البرج
• تحقق من دائرة زيت التشحيم
• التحقق من معلومات إنذار نظام التحكم
• اختبر وظيفة تغيير الأداة اليدوية للبرج

أs an important piece of equipment in modern mechanical processing, the turret structure of a مخرطة برجية CNC يحدد بشكل مباشر قدرات معالجة الجهاز والنطاق المطبق. من خلال الاختيار المعقول لنوع البرج، وتكوين طريقة القيادة المناسبة، ودمجها مع إدارة الصيانة القياسية، يمكن تحسين الاستقرار التشغيلي للمعدات وكفاءة المعالجة بشكل فعال.
