القيمة الأساسية لمخرطة المحور Y في الآلات المركبة الحديثة

معنى الحق مخرطة المحور Y و محرف Y

1. ما هو "صحيح Y"؟

يشير True Y (Real Y) إلى أداة آلية تمتلك بنية محور Y حقيقية ومستقلة.

وتشمل خصائصه الأساسية ما يلي:

• يرتبط المحور Y مباشرة بهيكل أداة الآلة.
• لديها محرك سيرفو مستقل ونظام نقل.
• إنه محور إحداثي فيزيائي كامل ومتعامد.
• إنه متعامد تمامًا مع المحور X والمحور Z.
• يمكنها تحقيق حركة خطية مستقلة ومستمرة ومستقرة.

بعبارات بسيطة:

إن True Y يشبه "الطريق الحقيقي"، حيث يمكن لأداة القطع التحرك بحرية ذهابًا وإيابًا على طول هذا الطريق.

2. ما هو "محرف Y"؟

لا يعد المحرف Y محورًا فيزيائيًا موجودًا بشكل مستقل، ولكن يتم "حسابه" بواسطة نظام CNC.

مبدأها هو:

• من خلال المحور السيني C (المغزل) أو المحاور الأخرى
• يقوم نظام CNC بإجراء حسابات الاستيفاء
• "توليف" الحركة المتزامنة لمحاور متعددة في تأثير حركة في الاتجاه Y
• يعتمد على خوارزمية الاستيفاء لنظام CNC وتكثيف نقطة البيانات

بعبارات بسيطة:

إن استيفاء Y يشبه إلى حد كبير محاكاة الحركة إلى الأمام من خلال "الالتفاف حول المنعطفات" باستمرار في حالة عدم وجود طريق؛ يبدو مثل المحور Y، لكنه غير موجود في الواقع.

3. جدول المقارنة بين True Y وY المحرف

عنصر المقارنة	المحور Y الحقيقي	محرف Y
هل هو محور فيزيائي مستقل؟	نعم	لا
طريقة القيادة	محرك سيرفو مستقل	استيفاء الارتباط متعدد المحاور
الصلابة والاستقرار	عالية	منخفضة نسبيا
دقة الآلات	عالية	تتأثر دقة الاستيفاء
أشكال قابلة للتشكيل	طحن جانبي معقد، أشكال غريبة الأطوار وغير منتظمة	ملامح بسيطة
التكلفة	عاليةer	أقل

بعض المعلمات التقنية الشائعة في الأدوات الآلية، مثل محاور Z، Y، Z1، وما إلى ذلك، أين تقع، وكيفية فهم هذه المعلمات؟

1. تعريف المحور Z

• المحور Z = محور دوران أداة الآلة
• تستخدم أساسا لنقل قوة القطع
• عادة اتجاه تغذية الأداة أو التراجع

طريقة التحديد:

• إذا كان هناك عدة مغازل ← حدد المغزل المتعامد مع مستوى التثبيت
• إذا لم يكن هناك مغزل واضح → يكون المحور Z عموديًا على مستوى تثبيت قطعة العمل
• في المخرطة، يكون المحور Z عادةً على طول قطعة العمل.

2. تعريف المحور السيني

• المحور السيني = الاتجاه الأفقي
• بالتوازي مع الطائرة لقط الشغل
• في المخرطة، يمثل المحور X عادةً اتجاه قطر قطعة العمل (شعاعيًا).
• عندما يتحرك المحور السيني بمقدار النصف، يتغير قطر قطعة العمل بعامل اثنين؛ هذه هي سمة نموذجية للمخرطة.

3. تعريف المحور ص

• يتم تحديده بواسطة نظام الإحداثيات الديكارتية الأيمن
• عمودي على كل من المحور X والمحور Z
• تستخدم في المعالجة الجانبية، والتصنيع اللامركزي، والتصنيع متعدد الجوانب

4. كيف نفهم المحاور Z المتعددة مثل Z1 وZ2؟

• في المخارط ذات المغزل المزدوج أو متعددة الأبراج، تتضمن المعلمات الشائعة ما يلي:
• Z1: المحور Z المطابق للمغزل الرئيسي
• Z2: المحور Z المطابق للمغزل الثانوي
• يمكن للمحاور Z المختلفة تحقيق المعالجة المتزامنة أو المعالجة المتسلسلة.

5. تعريف المحاور الدوارة (التصنيع الخماسي المحاور/المركب)

• المحور أ: الدوران حول المحور X
• المحور ب: الدوران حول المحور Y
• المحور C: الدوران حول المحور Z (شائع جدًا في المخارط)

المحور Y ومعايرة الماكينة وضبطها

لا يحدد المحور Y ما إذا كانت الآلة يمكنها إكمال العمليات المركبة مثل الطحن الجانبي والتصنيع اللامتراكز فحسب، بل تؤثر دقتها واستقرارها بشكل مباشر على الجودة النهائية للجزء. إذا لم تتم معايرة المحور Y بشكل صحيح، حتى لو كانت الأدوات والبرنامج صحيحين تمامًا، فقد يحدث انحراف الأبعاد أو أخطاء موضعية.

التأثير المباشر لدقة المحور Y على جودة التصنيع

تنعكس دقة المحور Y بشكل أساسي في مؤشرات المعالجة الرئيسية التالية:

• عمودي مستوى الطحن الجانبي

تحدد العلاقة العمودية بين المحور Y ومحاور X/Z ما إذا كان مستوى الطحن الجانبي يظل عند 90 درجة للمحور المرجعي. إذا كان هناك ميل طفيف، فإن سطح الطحن الجانبي سوف يظهر أخطاء مستدقة أو أخطاء في شكل السطح.

• الدقة الموضعية للثقوب اللامركزية والأخاديد اللامركزية

تعتمد المعالجة اللامركزية على الإزاحة الدقيقة للمحور Y. سيؤدي أي انحراف عند نقطة الصفر أو رد فعل عنيف إلى انحراف موضع الثقب، مما يؤثر بشكل مباشر على دقة التجميع.

• التكرار لتحديد المواقع متعدد العمليات

عند اكتمال عمليات متعددة في مشبك واحد، يحتاج المحور Y إلى التحرك ذهابًا وإيابًا بشكل متكرر. تحدد قابلية التكرار اتساق واستقرار المعالجة.

عناصر المعايرة والضبط الشائعة للمحور Y

في الصيانة العملية لأدوات الآلة واستعادة الدقة، تتضمن عناصر المعايرة والضبط الشائعة ما يلي:

• معايرة التعامد بين المحور Y والمحور X/Z

يتضمن هذا عادةً استخدام مساطر مربعة دقيقة أو مؤشرات قرصية أو معدات قياس بالليزر للتأكد من أن المحاور الثلاثة تلبي العلاقة المتعامدة لنظام الإحداثيات الديكارتية الأيمن.

• عودة نقطة الصفر للمحرك المؤازر وتأكيد المعلمة

من خلال إعادة تعيين النقطة المرجعية وموضع الصفر الميكانيكي، يتم تجنب الأخطاء المنهجية الناتجة عن انحراف نقطة الصفر.

• تعديل تعويض رد الفعل العكسي للكرة اللولبية

يتم تصحيح رد الفعل العكسي الناتج أثناء الحركة الترددية للمحور Y من خلال معلمات تعويض نظام CNC لتحسين اتساق تحديد المواقع.

• مطابقة معلمات نظام CNC وتحسينها

يتضمن ذلك معلمات مثل منحنيات التسارع/التباطؤ، ودورات الاستيفاء، والكسب المؤازر، مما يضمن حركة سلسة وسريعة الاستجابة للمحور Y.

مثال على تصنيع مخرطة المحور Y: إنشاء محتوى من الطحن الجانبي إلى التصنيع اللامركزي

مخرطة المحور Y، من خلال تقديم إمكانات حركة المحور Y، تمكن معدات الخراطة التقليدية من أداء وظائف الطحن والتصنيع بالربط متعدد المحاور.

جزء المثال عبارة عن عمود متدرج، والذي، بالإضافة إلى القطر الخارجي التقليدي وتصنيع الوجه النهائي، يتطلب الميزات التالية:

• طحن السطح الجانبي المحوري
• تصنيع ثقب غريب الأطوار
• أخاديد تحديد المواقع متعددة الزوايا

إذا تم استخدام العمليات التقليدية، فإن هذه الميزات عادةً ما تتطلب عمليات تثبيت متعددة، بينما يمكن لمخرطة المحور Y إكمالها في عملية تثبيت واحدة.

عملية التصنيع التفصيلية

• 1. إنشاء لقط واحد ومسند

يتم تثبيت قطعة العمل في ظرف المغزل، ويتم إكمال تدوير الوجه النهائي والقطر الخارجي باستخدام المحور Z والمحور X لإنشاء مرجع تشغيل موحد.

• 2. تحديد موضع المحور C وقفله

يتم تحويل المغزل إلى وضع التحكم في المحور C للتحكم بدقة في زاوية دوران قطعة العمل، مما يوفر مرجعًا زاويًا للطحن الجانبي والتصنيع اللامركزي.

• 3. الطحن الجانبي للمحور Y

يتم تغذية الأداة على طول المحور Z، ويوفر المحور Y إزاحة جانبية لإكمال الطحن الجانبي للمستوى. يوفر هيكل المحور Y المباشر صلابة أعلى وجودة سطحية في هذه العملية.

• 4. الآلات غريب الأطوار

من خلال ضبط مقدار الإزاحة للمحور Y والتنسيق مع موضع زاوية المحور C، يتم تشكيل الثقوب اللامركزية أو الأخاديد اللامركزية، مما يؤدي إلى تجنب الأخطاء الناتجة عن التثبيت الثانوي.

• 5. التشطيب والتفتيش

بعد استكمال جميع الميزات، يتم تنفيذ التشطيب والتحقق من الأبعاد الرئيسية باستخدام مسبار داخل الآلة أو وظيفة القياس عبر الإنترنت.

شرح تفصيلي لإيجاد خط الوسط للمخرطة ذات المحور Y، وطرق المعايرة والقياس

يعد العثور على خط الوسط الصحيح على مخرطة المحور Y شرطًا أساسيًا لضمان دقة الطحن الجانبي، والثقوب اللامركزية، والتصنيع متعدد العمليات. إذا تمت إزاحة الخط المركزي للمحور Y، فسيؤدي ذلك مباشرةً إلى عدم تناسق الأبعاد، وتضخيم الأخطاء الموضعية، وحتى مشاكل التجميع. ولذلك، هذه الخطوة حاسمة قبل بالقطع.

طرق إيجاد ومعايرة خط الوسط المشترك

• طريقة مؤشر الطلب

وهذه هي الطريقة الأكثر استخدامًا والأقل تكلفة. من خلال تثبيت مؤشر قرصي على برج الأداة أو حامل الأداة، يتم تحريك المحور Y بشكل متساوٍ في كلا الاتجاهين الموجب والسالب للتحقق مما إذا كان المؤشر يعود إلى الصفر، وبالتالي تحديد ما إذا كان مركز المحور Y متسقًا مع مركز المغزل. هذه الطريقة مناسبة للمعايرة اليومية والفحوصات السريعة.

• طريقة القطع التجريبية

يتم تشكيل هيكل متماثل (مثل المستويات المتناظرة اليسرى واليمنى أو الأخاديد مزدوجة الجوانب) على قطعة العمل. يتم التحقق من الموضع المركزي عن طريق قياس ما إذا كانت الأبعاد بعد المعالجة متسقة. هذه الطريقة بديهية وعملية، ولكنها تستهلك المزيد من المواد ومناسبة لمرحلة التحقق من العملية.

• قياس التداخل بالليزر

يُستخدم هذا بشكل رئيسي في مخارط المحور Y المتطورة أو الدقيقة. يمكن لهذه الطريقة أن تختبر بشكل شامل دقة تحديد موضع المحور Y، والتكرار، والخطية، وهي مناسبة لتركيب أدوات الآلة وتشغيلها أو التحقق من الدقة السنوية.

• قياس المسبار التلقائي

بالاشتراك مع نظام المسبار الموجود في الآلة، يقوم البرنامج تلقائيًا بجمع البيانات وحساب انحراف المركز، مما يحقق معايرة تلقائية سريعة وقابلة للتكرار. هذا مناسب لبيئات الإنتاج الضخم.

توصيات واختيار مخرطة المحور Y

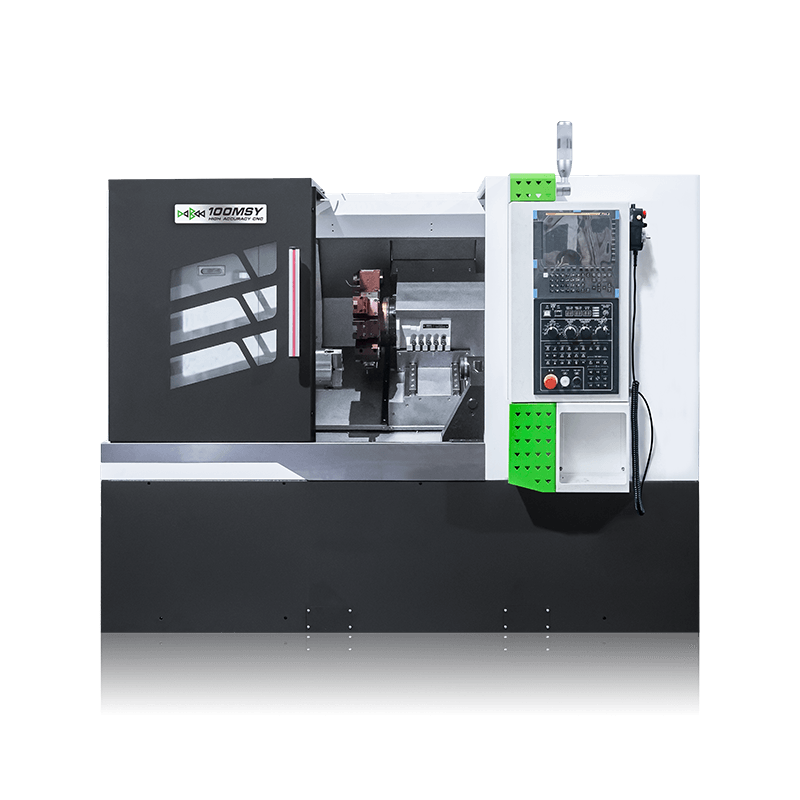

100MSY – مخرطة ذات محور Y متكاملة صغيرة ومتوسطة الحجم

المزايا الأساسية

• مناسبة لإنتاج دفعات صغيرة إلى متوسطة من الأجزاء المعقدة مثل الأعمدة والأقراص القصيرة.
• يعتمد تصميم السرير المائل عالي الصلابة مع إمكانيات المعالجة المركبة على المحور Y، مما يؤدي إلى تقصير عملية المعالجة بشكل فعال.
• يمكن أن تصل سرعة المغزل إلى 5000 دورة في الدقيقة، وهي مناسبة للتصنيع الدقيق والسيناريوهات التي تتطلب سرعات دوران عالية.

المعلمات النموذجية

• أقصى قطر بالقطع: φ260 مم، طول المعالجة حوالي 350 مم
• سفر المحور Y: ±40 مم، مناسب للطحن/الحز البسيط
• قوة المغزل تقريبا: 12.3 كيلووات، عزم دوران قوي
• التكوين القياسي: برج أدوات مُدار بـ 12 محطة، وظرف هيدروليكي عبر الفتحة، وغراب خلفي مؤازر
• وزن الماكينة تقريبًا : 3000-3100 كجم، حجم صغير ومساحة صغيرة

الموصى بها ل:

مناسبة لتصنيع الأعمدة المعقدة الصغيرة والمتوسطة الحجم والأجزاء على شكل قرص، مثل قطع غيار السيارات، وأعمدة المضخات، وأجزاء الملحقات؛ خطوط إنتاج بميزانيات معتدلة ومساحة محدودة.

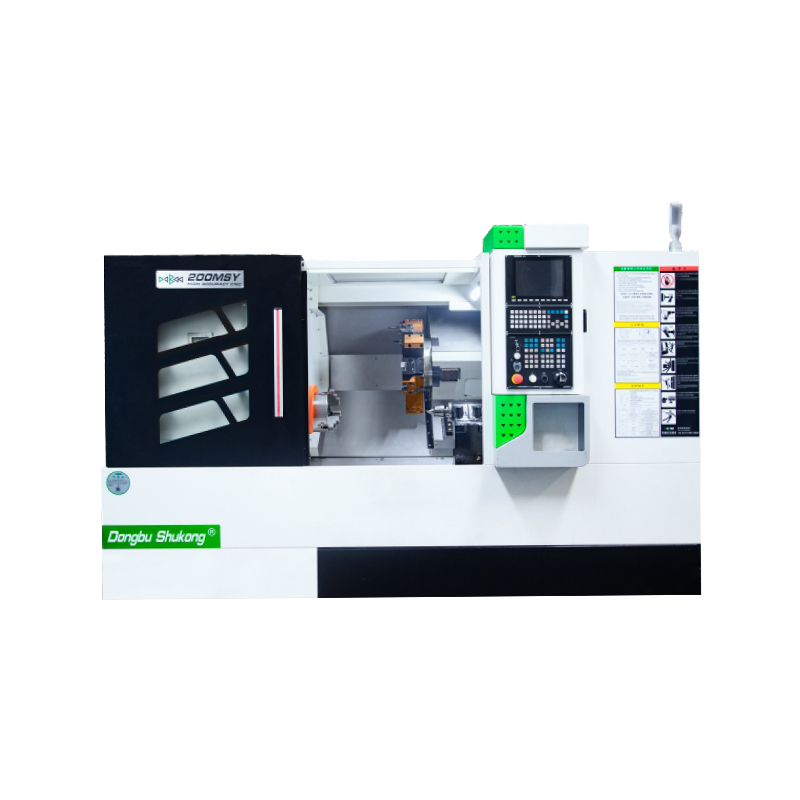

200MSY – مركز الخراطة والطحن ذو المحور Y متعدد الاستخدامات

المزايا الأساسية

• صلابة أعلى وإخراج طاقة، مناسب للأجزاء ذات القطر/الطول الأكبر.
• استيفاء المحور Y عالي الصلابة، قادر على الجمع بين الخراطة والطحن، ومتعدد الوظائف في جهاز واحد.
• إنها مجهزة بمغزل متزامن مغناطيسي دائم ذو عزم دوران عالي وبرج أدوات ذو 12 محطة عالي الصلابة، مما يحسن بشكل كبير من كفاءة المعالجة.

المعلمات النموذجية

• أقصى قطر بالقطع: φ350-φ560 مم، طول المعالجة حوالي 560 مم
• خيارات نظام التحكم: وحدات التحكم السائدة مثل SIEMENS وFANUC
• يصل عزم الدوران الناتج للمغزل إلى 220-606 نيوتن متر، وهو مناسب لمختلف الأجزاء المتوسطة والكبيرة
• عمود دوران فرعي اختياري للتصنيع المزدوج ذو المشبك الفردي، مما يزيد من الإنتاجية
• سرعة اجتياز سريعة X-Y-Z عالية وقوة مؤازرة عالية واستجابة ديناميكية سريعة

الموصى بها ل

مناسبة لقطع العمل المعقدة متوسطة الحجم التي تتطلب الخراطة والطحن المتكاملين، مثل الأعمدة الكبيرة، والدوارات، والوصلات، والفلنجات؛ مناسبة لخطوط الإنتاج المتوسطة والعالية السعة.

C500K إم إس واي – مخرطة ذات قاعدة مائلة ذات محور Y للخدمة الشاقة

المزايا الأساسية

• يعتمد تصميم قطع عالي التحمل وهيكل سرير عالي الصلابة، مناسب لقطع العمل ذات القطر الكبير/الثقيل.
• يشتمل التكوين القياسي على برج أدوات ذو 12 محطة على المحور Y، قادر على الخراطة، والطحن، والحفر، والنقر، وغيرها من العمليات المتعددة العمليات.
• صلابة عالية واستقرار، ومناسبة للإنتاج الضخم ومتطلبات الآلات عالية الصلابة.

المعلمات النموذجية

• أقصى قطر بالقطع: φ350-430 مم، الطول يصل إلى 550-650 مم
• عزم الدوران المغزل: ~180-220 نيوتن متر، مع تصميم عمود دوران مؤازر لتحسين قدرات القطع للخدمة الشاقة
• أنواع مختلفة من الأبراج وأنظمة التحكم وتكوينات الأتمتة الاختيارية
• سفر المحور Y: ±50 مم، مما يزيد من إمكانيات الطحن/الحز

أسباب التوصية

القطع الثقيل، الحجم الكبير، تصنيع الثقب والأخدود المعقد، ومتطلبات المعالجة العميقة، مثل أجزاء الآلات الهندسية، وأجزاء القرص/العمود الكبيرة، والمكونات الثقيلة.

اقتراحات مرجعية للاختيار

يعتمد الاختيار على حجم قطعة العمل وتعقيدها

• قطع عمل معقدة صغيرة/متوسطة الحجم (أعمدة قصيرة، أجزاء قرصية صغيرة) → 100MSY
• قطع العمل متوسطة الحجم تتطلب صلابة أعلى وقدرات متعددة الوظائف → 200MSY
• القطر الكبير، الطول الطويل، ومتطلبات القطع القوية → C500K MSY

الاختيار على أساس الأتمتة وكفاءة الإنتاج

• يتطلب المغزل الفرعي أو أتمتة أعلى → 200MSY أو C500K MSY مع المغزل الفرعي الاختياري
• متطلبات عالية لنظام التحكم والربط الذكي → وحدات تحكم FANUC/SIEMENS الاختيارية لتحسين توافق البرنامج واستقراره

الاختيار على أساس القدرة والتوسع المستقبلي

• تجهيز دفعة صغيرة أو ورشة عمل مرنة → 100MSY يوفر فعالية عالية من حيث التكلفة
• المعالجة المستمرة ذات الحجم المتوسط إلى العالي → 200MSY / C500K MSY أكثر ملاءمة لإنتاج مستقر وفعال

النماذج الثلاثة لها تركيزات مختلفة

• 100MSY — حل المحور Y الكلاسيكي للمبتدئين، والفعالية العالية من حيث التكلفة، ومجموعة واسعة من التطبيقات؛
• 200MSY — النموذج الرئيسي للتصنيع المركب متعدد الوظائف ذو القدرة المتوسطة؛
• C500K MSY — الخيار المفضل للقطع الثقيل، والحجم الكبير، وسيناريوهات الصلابة العالية.
