C5055/C5055-B مخرطة CNC الأفقية للقطع الثقيل

C5055 سلسلة مخرطة CNC الأفقية

1. هيكل السرير المسطح والرشيدات الصلبة المستطيلة مناسبة للتقطيع الثقيلة وضمان صلابة عالية ودقة القطع طويلة الأجل.
2. مربع المغزل يستخدم ناقل حركة ثلاث سرعات. يقترن بمحامل الخدمة الشاقة ومحرك مضاعفات ، ويوفر عزم الدوران العالي والصلابة والدقة للقطع الثقيل المستمر.
3. يمكن أن يحافظ هيكل السرير المتكامل على دقة الآلات أثناء القطع الثقيل.
4. بالإضافة إلى أن يتم التحكم في البرنامج ، يمكن أيضًا التحكم في تثبيت وفك تشاك الهيدروليكي عن طريق مفتاح دواسة القدم للتحكم السريع والسهل.
5. تصميم الحافة يوقف رقائق الحديد وبرود من الرش أثناء القطع الثقيلة ورش الضغط العالي.
6. يتم ضبط الضغط الهيدروليكي عبر مقابض اللوحة مع عرض الاتصال الهاتفي ، مما يضمن تشغيل آمن ومريح.

الخصائص الهيكلية الأساسية للأدوات الآلية

1 سرير آلة

يتبنى هيكل السرير المسطح تصميم الصلابة العالية والرشيدات المستطيلة ذات الحمل العالي ، المحسّن للأداء الديناميكي للأرشيد المستطيلة في الخط المتحرك ، ومضاد للتكوين ، ومضاد للتهوية في القطع الثقيلة ، وعملية تصنيع ناعمة ، ودقة أعلى للآلات ، وأفضل الانتهاء.

2 مربع المغزل

يأخذ صندوق المغزل ناقل حركة ثلاث سرعات المقابل ، عزم الدوران العالي. يتبنى صندوق المغزل المحامل محامل أسطوانية أسطوانية مزدوجة ومحامل التلامس الزاوي ثنائية الاتجاه لتتناسب مع صلابة عالية ، واستقرار طويل الأجل لدقة القطع الثقيلة.

3 نظام التغذية

يتم توصيل محركات Servo X و Z مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة ، بدقة عالية. يتم إصلاح كلا طرفي المسمار ، مما يحسن صلابة دعم قاعدة الدعم ويمنع الموضع المتكرر عالي السرعة بشكل متكرر ويتجنب تشويه المسمار الناجم عن القطع الثقيل. يتم تقليل التشوه إلى الحد الأدنى ، وتعتمد المحامل زوجًا من المحامل الدقيقة مع ملامسة زاوية 60 درجة مخصصة للمسمار ، مع سرعة عالية ودقة عالية.

4 شريحة وبرج

تعتمد النقل في الأداة الآلية تصميمًا مستطيلًا للسكك الحديدية وحامل أدوات 4-station عالية الجودة وعالية الارتباط. المنتجات المصنعة ذات جودة جيدة وكفاءة عالية المعالجة.
يتم تحسين صلابة الدوران والأداء الديناميكي للنقل الأوسط لتحسين عمر الخدمة وتحويل صلابة أداة الآلة عند معالجة أجزاء جسم الصمام.

5 نظام هيدروليكي

بالإضافة إلى التحكم في البرنامج ، يمكن التحكم في التثبيت والخففة للتشاك الهيدروليكي وتوسيع وتقلص غلاف Tailstock عن طريق دواسة القدم ، وهو مريح وسريع.
يعتمد ضبط الضغط الهيدروليكي على عملية تويست من نوع اللوحة وشاشة الاتصال ، مما يجعل التعديل آمنًا ومريحًا.

6 جهاز تزييت

تتبنى أداة الآلة نظام تزييت مركزي تلقائي لتزويد الزيت بانتظام وكمي. يقوم موزع الزيت بضبط ضغط إمدادات الزيت وفقًا لمتطلبات الضغط الخاصة بأجزاء التشحيم المختلفة لضمان أن أي أجزاء تشحيم (مثل قضبان التوجيه ، والإدراج ، والمسامير ، والمكسرات وأزواج الاحتكاك الأخرى) يمكن أن تحصل على الزيت.
تزييت مناسب وضبط وظيفة إنذار نظام التشحيم.

7 نظام تبريد

تتبنى مخرطة CNC المائلة CNC حماية السكك الحديدية الكاملة ، ويتم فصل صندوق التبريد وناقل الرقائق عن الماكينة الرئيسية لضمان عدم تأثر دقة أداة الآلة بالقطع الحراري.

8 نظام كهربائي

تحتوي خزانة الوحدة الكهربائية لأداة الماكينة على ختم جيد ومجهز بمكيف الهواء لضمان التشغيل العادي لنظام CNC في بيئة درجات الحرارة العالية وذاتية الأداة الآلية.

9 تدابير متطرفة لمكافحة الاكتساب

تم تجهيز مقاعد الحمل في مواقع السفر القصوى في الاتجاهات الإيجابية والسلبية للعمود بأجهزة مخزن للمطاط وأجهزة مضادة للإنقراض لتوفير الحماية النهائية لزوج برغي الكرة المزدوج من التأثيرات الضارة في ظل ظروف غير طبيعية.

10 حماية السلامة

تصميم الصفائح المعدنية الداخلية الواقية بالكامل ، وتصميم الصفائح الخارجية المحاطة بالكامل. سمك الصفائح المعدنية لا يقل عن 2 مم.
عندما تعمل أداة الماكينة ، لن تشوه أو تهتز. يتم استخدام حراس التلسكوبي الفولاذ المقاوم للصدأ لقضبان التوجيه وقضبان المسمار والمكسرات والمحامل في الحماية الداخلية. من السهل إزالة وتنظيف رقائق الآلة.

الأجزاء الرئيسية من مخرطة CNC الأفقية

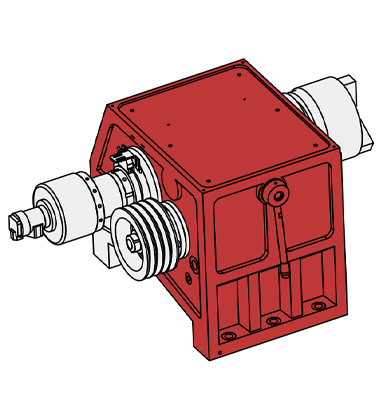

	مغزل يجمع صندوق المغزل بين محامل الأسطوانة الأسطوانية القصيرة في الصفوف المزدوجة ومحامل كرة الدفع ثنائية الاتجاه. يتيح محرك المؤازرة الرئيسي ، المقترن بالتروس الثلاثة داخل الصندوق ، تغيير السرعة بدون خطوة داخل كل ترس ، وتحقيق عزم الدوران العالي ، والصلابة العالية ، وضمان الدقة أثناء القطع الثقيلة على المدى الطويل. قوة المغزل: 7.5kw ثقب تفتق المغزل: φ70mm

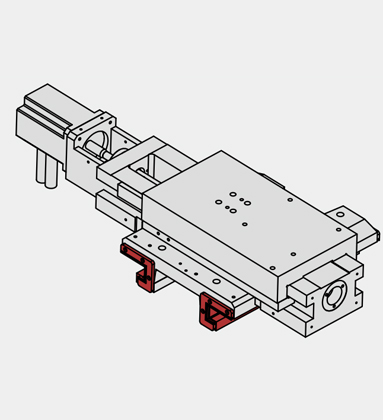

إرشادات مستطيلة هيكل السرير المسطح مناسب للآلات عالية السرعة مع دقة وضع عالية. يعد Guideway الصلب المستطيل من محاور X و Z مناسبة للقطع الثقيل ويضمن صلابة عالية ودقة القطع طويلة الأجل. X/Z-Axis Travel: 310/500mm x/z-axis السرعة السريعة للمرور: 15/15m/min

مخرطة CNC الأفقية C5055 سمات

مخرطة السرير المسطحة ، تحول العتاد ، قياسي مع الهيدروليكي من خلال تشاك ، أبراج كهربائية 4 ، توجيه مستطيل ، مناسبة لعمود العمود الطويل الثقيلة وتجهيز عملة اللوحة.

C5055B قياسي مع محرك المؤازرة ، الهيدروليكي من خلال تشاك ، برج كهربائي 4 بعد البرج.

سلسلة C5055 مواصفات آلة مخرطة CNC الأفقية

يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.

أداة التداخل

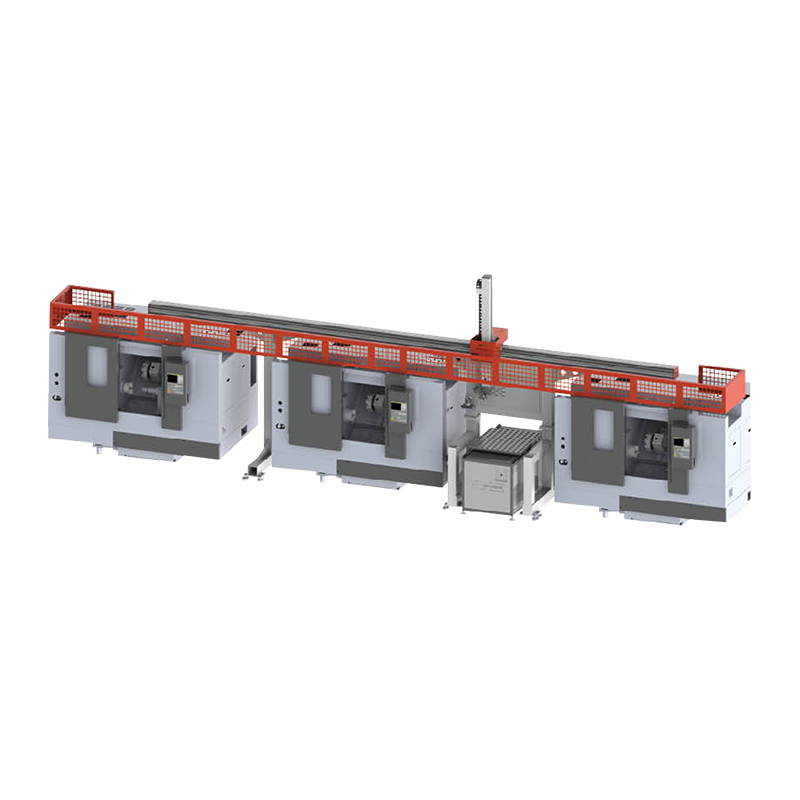

سلسلة C5055 تطبيق مخرطة CNC الأفقية
