مخرطة C320K مائلة CNC مع أدوات العصابات

C320K CNC مخرطة سرير مائلة مع حامل أداة Gang Tooling يبلغ طوله 670 مم ويمكن تثبيته مع حاملي الأدوات المتعددة.

أقصى قطر الآلات: 100 مم

الحد الأقصى لطول الآلات: 220 مم

حجم تشاك: 6 "بوصة

  • معلمات التفاصيل

  • عرض الفيديو

C320K مائلة CNC مخرطة مقدمة

يحتوي على أسرع أداة تغيير السرعة ، وعملية عالية الدقة وعملية خالية من المتاعب. وفقًا لمتطلبات المستخدم ، يمكن تكوينه برأس طاقة عالي السرعة للطحن أو أداة هيدروليكية. برج. يمكن معالجة أجزاء أكثر تعقيدًا. تصميم الصفائح المعدنية الداخلية الواقية بالكامل ، وتصميم الصفائح الخارجية المحاطة بالكامل. سمك الصفائح المعدنية لا يقل عن 2 مم. عندما تعمل أداة الماكينة ، لن تشوه أو تهتز. يتم استخدام حراس التلسكوبي الفولاذ المقاوم للصدأ لقضبان التوجيه وقضبان المسمار والمكسرات والمحامل في الحماية الداخلية. من السهل إزالة وتنظيف رقائق الآلة.


1. تم تطوير مخرطة السرير المائلة هذه باستخدام التقنيات الدولية ذات الدقة العالية والسرعة والصلابة. من خلال تصميم سهل الاستخدام ، ومظهر أنيق ، وميزات سهلة الارتباط ، فإنه يدمج الأنظمة الميكانيكية والكهربائية والهيدروليكية لتعزيز كفاءة الإنتاج.
2. يضمن هيكل السرير المائل 45 ° أن تكون قطعة العمل أقرب إلى المشغل وتفريغ الرقائق السلس. مصنوع من رمال الراتنج عالية الجودة ، السرير لديه صلابة ممتازة ومقاومة للصدمة.
3. تعمل الأسطوانة الدوارة الهيدروليكية عالية الدقة مع كوليت الزنبركي لتكون دقيقة ومريحة ، مما يزيد من كفاءة الإنتاج.
4- تستخدم الماكينة ذات الخزانة الكهربائية أداءً جيدًا للأداء الختم المبادل الحراري لضمان التشغيل العادي في بيئة عالية الحرارة وعالية الرطوبة.
5. يتم ضبط الضغط الهيدروليكي عبر مقابض اللوحة مع عرض الاتصال الهاتفي ، مما يضمن تشغيل آمن ومريح.

وصف الميزات الهيكلية الأساسية لأداة الآلة

1 سرير

يتميز السرير ببنية متكاملة للتجويف الدائرية للتجويف الدائرية بزاوية 45 درجة ، مما يضمن قدرة القطع الشاقة. يتم إلقاء السرير باستخدام رمال الراتنج عالية الجودة ، مما يوفر صلابة ممتازة ، ومقاومة اهتزاز ، وإزالة ناعمة للرقاقة.

2 السكن المغزل

تستخدم محامل السكن في المغزل مجموعة من محامل الأسطوانة الأسطوانية المزدوجة ومحامل التلامس الزاوي توجيه مزدوج ، مما يوفر صلابة عالية. يشتمل التصميم الهيكلي على تدابير لتقليل التشوه الحراري للمغزل ، مما يضمن الحفاظ على الاستقرار النسبي على طول محوره أثناء تشغيله لفترة طويلة.
التصميم الهيكلي لتقليل التشوه الحراري للمغزل ، مما يضمن الاستقرار النسبي لمحور المغزل أثناء التشغيل المطول.

3 نظام التغذية

ترتبط محركات Servo X و Z المحورية مباشرة بمسامير الكرة الدقيقة عبر أدوات توصيل مرنة ، مما يوفر دقة عالية. يتم تثبيت مسامير الكرة في كلا الطرفين ، وتعزيز
تصلب الدعم لمقاعد المحمل ، وبالتالي تقليل التشوه والتشوه الناجم عن وضع متكرر عالية السرعة والقطع الثقيل. المحامل هي محامل دقة التلامس الزاوية 60 درجة لبراغي الكرة ، مما يوفر سرعة ودقة عالية.

4 شريحة

يستخدم نظام النقل أدلة المتداول الخطي التايواني المستوردة لتلبية متطلبات عالية السرعة وفعالة ، مما يقلل من مقاومة الاحتكاك والتشوه الناجم عن درجة الحرارة ، وبالتالي تحسين دقة المعالجة وضمان الاستقرار على المدى الطويل لخفض دقة القطع.

5 أداة برج الأداة

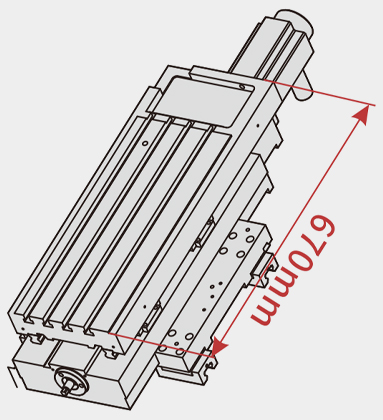

يبلغ طول الشريحة الأفقية 670 ملم ويمكن تجهيزها مع حاملي أدوات متعددة ، مما يوفر أسرع سرعة تغيير الأداة والدقة العالية والموثوقية. اعتمادًا على متطلبات المستخدم ، يمكن تكوينه باستخدام مغزل طحن عالي السرعة أو برج أداة هيدروليكية. إنه قادر على معالجة الأجزاء المعقدة.

6 نظام هيدروليكي

يمكن التحكم في التثبيت الهيدروليكي للتشكل ، وإصدار ، وتمديد الأكمام/التراجع التي تتخلى عن كل من أوامر البرنامج وعمليات دواسة القدم ، مما يوفر الراحة والكفاءة. يتم التحكم في ضبط الضغط الهيدروليكي عبر مقابض دوارة مثبتة على اللوحة مع شاشات الاتصال الهاتفي ، مما يضمن تشغيل آمن ومريح.
يمكن التحكم في التثبيت الهيدروليكي للتشاك ، والإطلاق ، والتمديد/التراجع عن الأكمام ، عن طريق دواسة القدم بالإضافة إلى التحكم في البرنامج ، مما يوفر الراحة والكفاءة. يتم إجراء تعديلات الضغط الهيدروليكي باستخدام مقابض دوارة مثبتة على اللوحة مع شاشات الاتصال الهاتفية ، مما يضمن تشغيل آمن ومريح.

7 نظام التشحيم

توظف أداة الآلة نظام تزييت مركزي تلقائي مع إمدادات الزيت المحددة ومقياسها. يقوم موزع النفط بضبط ضغط العرض وفقًا لمتطلبات الضغط من نقاط التشحيم المختلفة لضمان تزييت مناسب لجميع نقاط التشحيم (مثل الإرشادات ، والإدراج ، ومسامير الرصاص ، والمكسرات ، وما إلى ذلك).
يتم توفير وظيفة إنذار نظام التشحيم.

8 نظام التبريد

يتميز مخرطة CNC Slant Bed CNC بحماية توجيهية كاملة ، مع فصل خزان المبرد وناقل الرقائق عن الماكينة الرئيسية لمنع تأثيرات القطع الحرارية من دقة الماكينة.

9 نظام كهربائي

تتمتع خزانة الوحدة الكهربائية الخاصة بـ Machine Tool بأداء ختم ممتاز ومجهز بمكيف هواء خزانة كهربائية لضمان عمل نظام CNC بشكل طبيعي في بيئات عالية الحرارة وعالية الرطوبة.

10 حدود تدابير الوقاية من الاصطدام

يتم تثبيت أجهزة الوقاية من الاصطدام بالمطاط على مقاعد الحمل في مواقع السفر الإيجابية والسلبية للمحاور لتوفير الحماية النهائية لأزواج برغي الكرة المزدوجة ضد الاصطدامات الضارة في ظل ظروف غير طبيعية.

11 حماية السلامة

تتميز أداة الماكينة بتصميم معدني داخلي مغلق بالكامل وتصميم معدني خارجي مغلق بالكامل ، مع سمك معدني ورقة لا يقل عن 2 مم. أثناء التشغيل ، تظل أداة الآلة خالية من التشوه والاهتزاز.
يتم استخدام الأغطية الواقية الداخلية المصنوعة من الفولاذ المقاوم للصدأ لإرشادات ، ومسامير الرصاص ، والمكسرات ، والمحامل. إزالة الرقائق وتنظيف الحطام مريحة.

رئيسي أجزاء من مخرطة مائلة

المغزل المدمج (اختياري)


الدوران مدفوع بمحرك متزامن دائم عالي الكفاءة وعالي الأداء. بالإضافة إلى ذلك ، تم اعتماد محامل الأسطوانة القصيرة في الصفوف المزدوجة P4. يضمن هذا الإعداد دقة الدوران العالية والصلابة والاستقرار.
سرعة المغزل: 5000 دورة في الدقيقة
قوة المغزل: 12 كيلو وات
ثقب تفتق المغزل: φ56mm

شريحة


يبلغ طول الشريحة الأفقية بطول 730 مم ، ويمكن تثبيتها مع صفوف متعددة من أصحاب أدوات نوع العصابة مع سرعة تغيير الأداة السريعة ودقة عالية ، يمكن تجهيزها بأداة طحن حية عالية السرعة أو برج سيرت (وفقًا لمتطلبات المستخدم) للمنتجات المعقدة.
X/Z-Axis Travel: 310/260mm
x/z-axis السرعة السريعة للمرور: 25/25m/min

مخرطة CNC مخرطة ميزات C320K

يعتمد سرير آلة 45 درجة ، مع نوع العصابة ، الهيدروليكي من خلال تشاك ، بدون ذيول ، مناسب لمعالجة الشغل اللوحة.

معيار

خياري

1. نظام التحكم المتقدم Siemens 808D

1. Fanuc 0I-TF Plus نظام التحكم

2. أ2-5

2. نظام التحكم في Syntec 22TB

3

3. نظام التحكم المطلق GSK 988TA

4. الهيدروليكي من خلال تشاك 6بوصة

4. مغزل مدمج

5. نوع العصابة

5. Reneishaw Auto Tool Setter

6. لا لذيذ

6. شريط التغذية Auto Bar

7.

7. مقشدة النفط

8. رقاقة ناقل

9. جهاز قطع الذبابة

C320K مواصفات مخرطة CNC مائلة

إعدادات C320K
قدرة الآلات الحد الأقصى للتأرجح على السرير φ/مم 320
الحد الأقصى للتأرجح على الشريحة φ/مم 140
أقصى طول للآلات مم 220
أقصى قطر الآلات φ/مم 100
قطر الحد الأقصى للشريط φ/مم 40
المغزل المؤازرة نوع رأس المغزل GB59001 A2-5
المغزل ثقب تفتق φ/مم 52
نطاق سرعة المغزل ص/دقيقة 50-3000
وضع تحول المغزل سيرفو
عزم الدوران عزم الدوران ن · م 84
قوة المحرك الرئيسية KW 3.7
نوع تشاك الهيدروليكية من خلال تشاك
حجم تشاك inch 6
معدل التغذية سرعة اجتياز سريعة على المحور السيني م/دقيقة 25
سرعة اجتياز سريعة على المحور z م/دقيقة 25
عزم دوران محرك المؤازرة على المحور السيني ن · م 6
عزم الدوران سيرفو على المحور z ن · م 6
سافر المحور السيني مم 160
سافر المحور z مم 330
نوع Guideway ROLLER LILERAY GUIDEDAY
برج نوع برج نوع العصابة
أدوات الدوران/حجم الشريط الممل مم 20 × 20/φ25
مصدر الطاقة القوة الإجمالية كيفا 12
إجمالي التصنيف الحالي A 26
البعد وزن الآلة كجم 2000
بُعد الآلة l*w*h (مم) 1950 × 1520 × 1800

يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
