تعتمد مخرطة سرير مائلة C400K CNC بدقة عالية على سرير مائل 45 درجة مائل ببنية مكواة من الحديد الزهر لضمان قدرات القطع الثقيلة.
| أقصى قطر الآلات: 320 مم |
| الحد الأقصى للآلات: 450mm |
| حجم تشاك: 8 بوصة |
معلمات التفاصيل
عرض الفيديو
يتم تصوير السرير برمل راتنج عالي الجودة ، والذي يعاني من صلابة جيدة ، ومقاومة جيدة للصدمة ، وإزالة رقاقة ناعمة. يتبنى صندوق المغزل المحمل محامل أسطوانية أسطوانية ومحامل التلامس الزاوي ثنائية الاتجاه ، والتي لها صلابة عالية. يتبنى تبديد الحرارة تصميمًا هيكليًا مقابلًا لتقليل التشوه الحراري للمغزل ، بحيث يمكن للمغزل الحفاظ على الاستقرار النسبي لمحور المغزل أثناء التشغيل على المدى الطويل. تم تجهيز مخرطة سرير مائلة C400K CNC مع مخارط عالية الدقة من الأبراج الهيدروليكية 8-12. فهرسة سريعة وتحديد المواقع ، دقة فهرسة عالية. جيد تحول الصلابة. يحتوي برج الأدوات على وظيفة منفذ المياه في وسط الأداة ، وضغط منفذ المياه مرتفع. يحتوي خزان المياه الذي يوفر منفذ المياه المركزي على قدرة كافية ، ولن يكون هناك انقطاع تدفق أثناء المعالجة. وهي مجهزة بنظام ترشيح ولديه دقة ترشيح عالية.
1. يستخدم المخرطة برج المؤازرة الهيدروليكي مع دقة تحديد المواقع العالية ، ووقت تغيير الأداة السريعة ، والحد الأدنى من التشوه تحت القطع الثقيلة.
2. يستخدم نظام النقل الإرشادات الخطية المستوردة من تايوان لتلبية متطلبات السرعة العالية والكفاءة العالية. إنه يقلل من مقاومة الاحتكاك والتشوه الناجم عن ارتفاع درجة الحرارة ، ويحسن دقة الآلات ، ويضمن الاستقرار على المدى الطويل لدقة القطع.
3. الحماية المتكاملة المدمجة بالكامل تجعلها متينة ، مع تشغيل مستقر وضوضاء منخفضة. إنه متفوق على المنتجات المماثلة من حيث العزل المائي ، وصرف الزيوت ، وأداء العزل وأداء السلامة.
4. الماكينة ذات الخزانة الكهربائية لها أداء ختم جيد ويستخدم المبادل الحراري لضمان التشغيل العادي في بيئة عالية الحرارة وعالية الرطوبة.
5. ناقل الرقاقة (اختياري) له مزايا إزالة الشريحة السلسة ، وحجم مضغوط ، وكفاءة عالية ، وتسليم مستقر ، وضوضاء منخفضة ، وحماية الحمل الزائد ، إلخ.
يتميز السرير ببنية متكاملة للتجويف الدائرية للتجويف الدائرية بزاوية 45 درجة ، مما يضمن قدرة القطع الشاقة. يتم إلقاء السرير باستخدام رمال الراتنج عالية الجودة ، مما يوفر صلابة ممتازة ، ومقاومة اهتزاز ، وإزالة ناعمة للرقاقة.
تستخدم محامل السكن في المغزل مجموعة من محامل الأسطوانة الأسطوانية المزدوجة ومحامل التلامس الزاوي توجيه مزدوج ، مما يوفر صلابة عالية. يشتمل التصميم الهيكلي على تدابير لتقليل التشوه الحراري للمغزل ، مما يضمن الحفاظ على الاستقرار النسبي على طول محوره أثناء تشغيله لفترة طويلة.
التصميم الهيكلي لتقليل التشوه الحراري للمغزل ، مما يضمن الاستقرار النسبي لمحور المغزل أثناء التشغيل المطول.
ترتبط محركات Servo X و Z المحورية مباشرة بمسامير الكرة الدقيقة عبر أدوات توصيل مرنة ، مما يوفر دقة عالية. يتم تثبيت مسامير الكرة في كلا الطرفين ، وتعزيز
تصلب الدعم لمقاعد المحمل ، وبالتالي تقليل التشوه والتشوه الناجم عن وضع متكرر عالية السرعة والقطع الثقيل. المحامل هي محامل دقة التلامس الزاوية 60 درجة لبراغي الكرة ، مما يوفر سرعة ودقة عالية.
يستخدم نظام النقل أدلة المتداول الخطي التايواني المستوردة لتلبية متطلبات عالية السرعة وفعالة ، مما يقلل من مقاومة الاحتكاك والتشوه الناجم عن درجة الحرارة ، وبالتالي تحسين دقة المعالجة وضمان الاستقرار على المدى الطويل لخفض دقة القطع.
تم تجهيز سلسلة من المخارط الكامل وظائفها بأبراج الأدوات ذات الأدوات المؤازمة 8-12. أنها تتميز بوضع فهرسة سريعة ، ودقة الفهرسة العالية ، والصلابة الممتازة.
تم تجهيز برج الأدوات بوظيفة إمداد سائل التبريد المركزي ، مما يوفر ضغطًا مرتفعًا. سعة خزان المبرد كافية لمنع انقطاع تدفق سائل التبريد أثناء التشغيل ، وهو مزود بنظام ترشيح لدقة الترشيح العالية.
يمكن التحكم في التثبيت الهيدروليكي للتشكل ، وإصدار ، وتمديد الأكمام/التراجع التي تتخلى عن كل من أوامر البرنامج وعمليات دواسة القدم ، مما يوفر الراحة والكفاءة. يتم التحكم في ضبط الضغط الهيدروليكي عبر مقابض دوارة مثبتة على اللوحة مع شاشات الاتصال الهاتفي ، مما يضمن تشغيل آمن ومريح.
يمكن التحكم في التثبيت الهيدروليكي للتشاك ، والإطلاق ، والتمديد/التراجع عن الأكمام ، عن طريق دواسة القدم بالإضافة إلى التحكم في البرنامج ، مما يوفر الراحة والكفاءة. يتم إجراء تعديلات الضغط الهيدروليكي باستخدام مقابض دوارة مثبتة على اللوحة مع شاشات الاتصال الهاتفية ، مما يضمن تشغيل آمن ومريح.
7 نظام التشحيم
يتميز مخرطة CNC Slant Bed CNC بحماية توجيهية كاملة ، مع فصل خزان المبرد وناقل الرقائق عن الماكينة الرئيسية لمنع تأثيرات القطع الحرارية من دقة الماكينة.
تتمتع خزانة الوحدة الكهربائية الخاصة بـ Machine Tool بأداء ختم ممتاز ومجهز بمكيف هواء خزانة كهربائية لضمان عمل نظام CNC بشكل طبيعي في بيئات عالية الحرارة وعالية الرطوبة.
يتم تثبيت أجهزة الوقاية من الاصطدام بالمطاط على مقاعد الحمل في مواقع السفر الإيجابية والسلبية للمحاور لتوفير الحماية النهائية لأزواج برغي الكرة المزدوجة ضد الاصطدامات الضارة في ظل ظروف غير طبيعية.
تتميز أداة الماكينة بتصميم معدني داخلي مغلق بالكامل وتصميم معدني خارجي مغلق بالكامل ، مع سمك معدني ورقة لا يقل عن 2 مم. أثناء التشغيل ، تظل أداة الآلة خالية من التشوه والاهتزاز.
يتم استخدام الأغطية الواقية الداخلية المصنوعة من الفولاذ المقاوم للصدأ لإرشادات ، ومسامير الرصاص ، والمكسرات ، والمحامل. إزالة الرقائق وتنظيف الحطام مريحة.

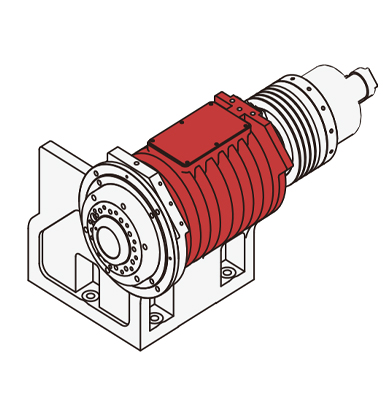

مغزليتميز صندوق المغزل ببنية من محامل الأسطوانة القصيرة في الصفوف المزدوجة. يمكّنه هذا التكوين من تحقيق الدقة والصلابة العالية ، وبالتالي ضمان الدقة والاستقرار على المدى الطويل أثناء عمليات القطع الشاقة. سرعة المغزل: 3000 دورة في الدقيقة ؛ 2500 دورة في الدقيقة Headstockتتم التحسينات على قناة هواء تبديد الحرارة والوعة الحرارية من Headstock المغزل ، مما يقلل من ارتفاع درجة حرارة صندوق المغزل بنسبة 15 ٪. | ![]() |
![]() | 45 درجة بنية سرير مائلة بشكل متكامليضمن هذا الهيكل الاستقرار والصلابة العالية أثناء تشغيل أداة الماكينة ، وكذلك استقرار جودة المنتج المنتجة بكميات كبيرة. مع علاجات الشيخوخة المتعددة ، يتم تحسين استقرار الأداة الآلية وصراقتها بشكل كبير. هيكل الصبباستخدام بنية تجويف دائرية ، يتم زيادة صلابة الماكينة بمقدار 1/3 مع نفس الحمل وحجم الماكينة.
|

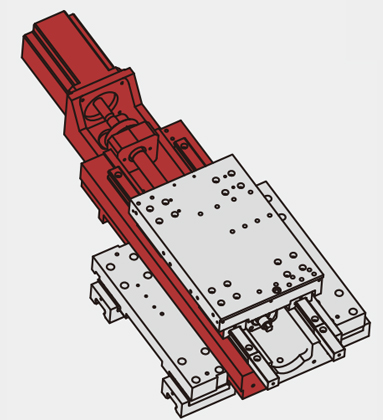

البليت المتكامليتميز التصميم المتكامل بقاعدة المحرك ولوحة الشريحة قوة ممتازة ، مما يقلل من خطأ دقة التجميع ويضمن دقة الماكينة. X/Z-Axis Travel: 200/500mm ؛ 200/1100mm x/z-axis السرعة السريعة للمرور: 20/25m/min | ![]() |
يعتمد سرير آلة 45 درجة ، صلابة عالية مع برج الأدوات الهيدروليكي 8/12 ، مع مغزل مؤازرة ، هيدروليكي من خلال تشاك ، وذرة هيدروليكية ، مناسبة لمعالجة عمود القطع الثقيلة ومعالجة لوحة العمل.
معيار | خياري |
1. نظام التحكم المتقدم Siemens 808D | 1. Fanuc 0I-TF Plus نظام التحكم |
2. أ2-6 | 2. Siemens 828D نظام التحكم الأساسي |
3 | 3. نظام التحكم في Syntec 22TB |
4. الهيدروليكي من خلال تشاك 8بوصة | 4. نظام التحكم المطلق GSK 988Tأ |
5. أداة صمامات الهيدروليكية 8/12 | 5. المغزل المدمج ، الحد الأقصى 4000 دورة في الدقيقة |
6. خلفي هيدروليكي | 6. رأس المغزل من النوع أ2-8 |
7. | 7. 12 TOURT TOURRET (BMT45) |
| 8. الهيدروليكي من خلال تشاك 8بوصة |
| 9. Reneishaw Auto Tool Setter |
| 10. شريط التغذية التلقائي |
| 11. مقشدة النفط |
| 12. نقل رقاقة |
| 13. سيرفو Prograممable Tailstock (السفر لذيذ: 280مم) |
إعدادات | C400K | |||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 400 | |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 250 | ||
أقصى طول للآلات | مم | 450 | اختياري 420 | |
أقصى قطر الآلات | φ/مم | 320 | ||
قطر الحد الأقصى للشريط | φ/مم | 50 | اختياري 74 | |
المغزل المؤازرة | نوع رأس المغزل | GB59001 | A2-6 | اختياري A2-8 |
المغزل ثقب تفتق | φ/مم | 62 | اختياري 86 | |
نطاق سرعة المغزل | ص/دقيقة | 50-3000 | اختياري 50-2500 | |
وضع تحول المغزل | سيرفو | |||
عزم الدوران عزم الدوران | ن · م | 150 | ||
قوة المحرك الرئيسية | KW | 11 | ||
نوع تشاك | الهيدروليكية من خلال تشاك | |||
حجم تشاك | بوصة | 8 " | اختياري 10 | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 20 | |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 25 | ||
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 7.5 | ||
عزم الدوران سيرفو على المحور z | ن · م | 7.5 | ||
سافر المحور السيني | مم | 200 | ||
سافر المحور z | مم | 500 | اختياري 425 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | |||
برج | نوع برج | الأداة الهيدروليكية 8/12 أداة منشور البرج | ||
أدوات الدوران/حجم الشريط الممل | مم | 25 × 25/φ32 | ||
Tailstock | نوع tailstock | هيدروليكي | ||
قطر الأكمام | φ/مم | 88 | ||
Tailstock Travel | مم | 80 | ||
تفتق داخلي لأكمام خلفي | MT5 | |||
مصدر الطاقة | القوة الإجمالية | كيفا | 18 | |
إجمالي التصنيف الحالي | A | 35 | ||
البعد | وزن الآلة | كجم | 3500 | اختياري 3550 |
بُعد الآلة | l*w*h (مم) | 2620 × 1880 × 1870 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
قدرة الآلات | إعدادات | C400KA2-6 (مع برج الأدوات المدفأة) | ||
الحد الأقصى للتأرجح على السرير | φ/مم | 400 | ||
الحد الأقصى للتأرجح على الشريحة | φ/مم | 250 | ||
أقصى طول للآلات | مم | 340 | اختياري 315 | |
أقصى قطر الآلات | φ/مم | 320 | ||
قطر الحد الأقصى للشريط | φ/مم | 50 | ||
المغزل المؤازرة | نوع رأس المغزل | GB59001 | A2-6 | |
المغزل ثقب تفتق | φ/مم | 62 | ||
نطاق سرعة المغزل | ص/دقيقة | 50-3000 | ||
وضع تحول المغزل | سيرفو | |||
عزم الدوران عزم الدوران | ن · م | 150 | ||
قوة المحرك الرئيسية | KW | 11 | ||
نوع تشاك | الهيدروليكية من خلال تشاك | |||
حجم تشاك | inch | 8 " | اختياري 10 ' | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 20 | |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 25 | ||
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 7.5 | ||
عزم الدوران سيرفو على المحور z | ن · م | 7.5 | ||
سافر المحور السيني | مم | 150 | ||
سافر المحور z | مم | 400 | اختياري 37 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | |||
برج | نوع برج | 12 TOURT TOURRET TURRET (BMT45) | ||
أدوات الدوران/حجم الشريط الممل | مم | 20 × 20/φ32/er25 | ||
Tailstock | نوع tailstock | هيدروليكي | ||
قطر الأكمام | φ/مم | 88 | ||
سفر الأكمام | مم | 80 | ||
تفتق داخلي لأكمام خلفي | MT5 | |||
مصدر الطاقة | القوة الإجمالية | كيفا | 18 | |
إجمالي التصنيف الحالي | A | 35 | ||
البعد | وزن الآلة | كجم | 3550 | اختياري 360C |
بُعد الآلة | l*w*h (مم) | 2620 × 1880 × 1870 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
إعدادات | C400KA2-8 (مع برج الأدوات المدفأة) | ||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 400 |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 250 | |
أقصى طول للآلات | مم | 315 | |
أقصى قطر الآلات | φ/مم | 320 | |
قطر الحد الأقصى للشريط | φ/مم | 74 | |
المغزل المؤازرة | نوع رأس المغزل | GB59001 | A2-8 |
المغزل ثقب تفتق | φ/مم | 86 | |
نطاق سرعة المغزل | ص/دقيقة | 50-2500 | |
وضع تحول المغزل | Servo | ||
عزم الدوران عزم الدوران | ن · م | 150 | |
قوة المحرك الرئيسية | KW | 11 | |
نوع تشاك | الهيدروليكية من خلال تشاك | ||
حجم تشاك | inch | 10 " | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 20 |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 25 | |
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 7.5 | |
عزم الدوران سيرفو على المحور z | ن · م | 7.5 | |
سافر المحور السيني | مم | 150 | |
سافر المحور z | مم | 375 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | ||
برج | نوع برج | 12 TOURT TOURRET TURRET (BMT45) | |
أدوات الدوران/حجم الشريط الممل | mm | 20 × 20/φ32/er25 | |
Tailstock | نوع tailstock | هيدروليكي | |
قطر الأكمام | φ/مم | 88 | |
سفر الأكمام | mm | 80 | |
تفتق داخلي لأكمام خلفي | MT5 | ||
مصدر الطاقة | القوة الإجمالية | كيفا | 18 |
إجمالي التصنيف الحالي | A | 35 | |
البعد | وزن الآلة | كجم | 3630 |
بُعد الآلة | l*w*h (مم) | 2620 × 1880 × 1870 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
