تحليل مخرطة CNC للخدمة الشاقة

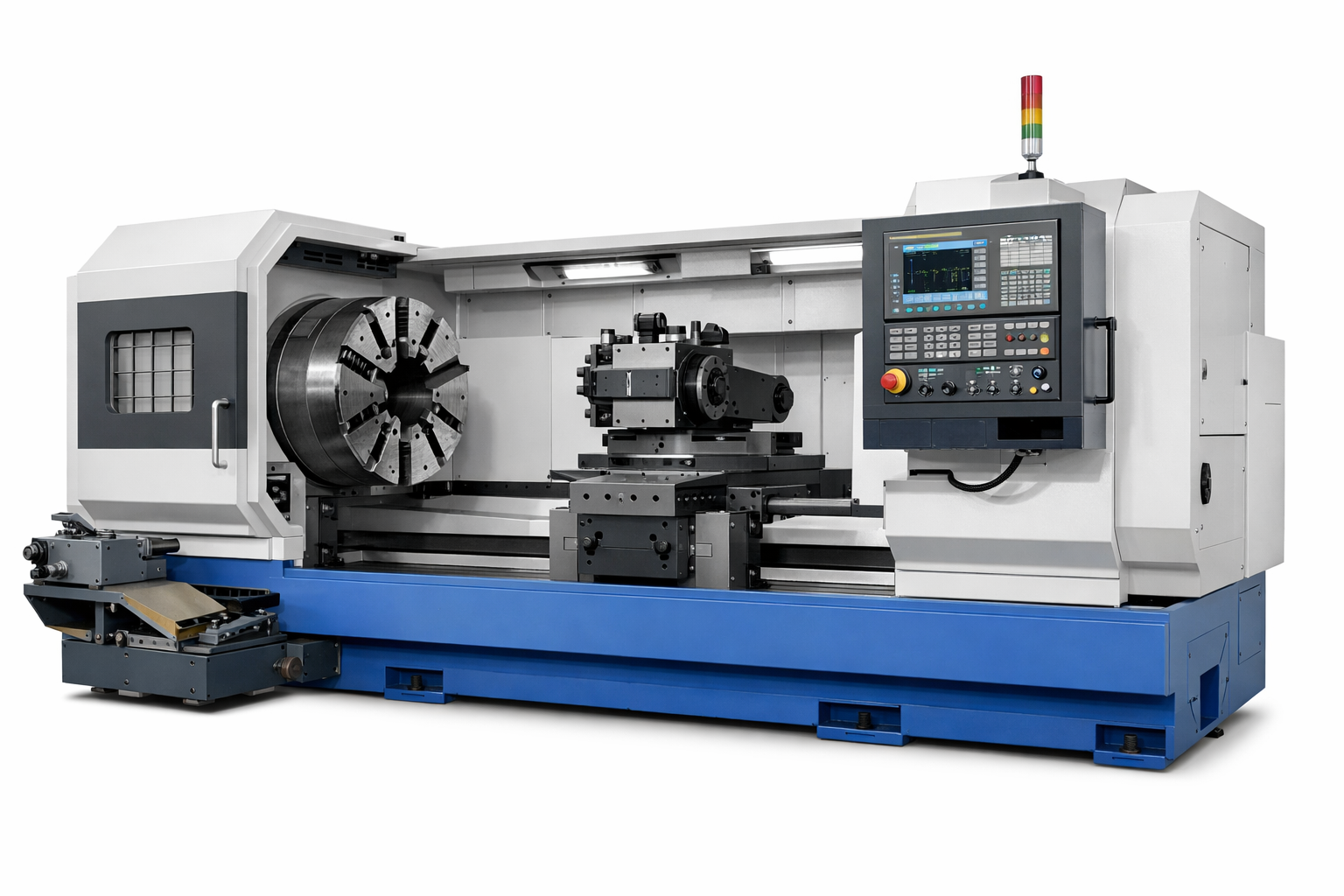

ما هو مخرطة CNC الثقيلة ؟

مخرطة CNC للخدمة الشاقة، والمعروفة أيضًا باسم مخرطة CNC للقطع للخدمة الشاقة، هي عبارة عن أداة لقطع المعادن مصممة خصيصًا لقطع العمل كبيرة الحجم وثقيلة الوزن مع أحمال القطع العالية. بالمقارنة مع مخارط CNC العادية، فقد تم تعزيز مخارط CNC للخدمة الشاقة بشكل كبير من حيث هيكل السرير، ونظام المغزل، ونوع سكة ​​التوجيه، وعزم دوران المحرك، وصلابة الماكينة بشكل عام.

تُستخدم مخارط CNC للخدمة الشاقة عادةً في التصنيع:

• أجزاء دوارة ذات قطر كبير وسميكة الجدران
• مواد عالية القوة يصعب تصنيعها
• تتطلب ظروف العمل الشاقة أعماق قطع كبيرة ومعدلات تغذية كبيرة

تشمل التطبيقات النموذجية ما يلي: أجسام الصمامات الكبيرة، والحافات الصناعية، ومغازل توربينات الرياح، ومكونات خطوط أنابيب النفط والغاز، والمكونات الرئيسية لآلات البناء.

في الأساس، آلة المخرطة شديدة التحمل ليست مجرد مخرطة "أكبر"، ولكنها حل هندسي كامل مصمم للقطع الثقيل والمستقر على المدى الطويل.

مبدأ العمل لمخارط CNC للخدمة الشاقة

مبدأ التشغيل الأساسي لمخرطة CNC للخدمة الشاقة هو نفس مبدأ مخرطة CNC العادية، ولا يزال يتبع مبدأ الدوران المتمثل في "تدوير قطعة العمل وتغذية الأداة"، ولكن مع التحسين المنهجي لظروف القطع للخدمة الشاقة.

1. نظام الحركة الرئيسي

• المغزل ذو عزم الدوران العالي: يستخدم علبة تروس ذات معامل كبير أو مغزل كهربائي عالي الطاقة
• لا يزال بإمكانه إنتاج عزم دوران عالي مستقر بسرعات منخفضة
• مناسبة لأعماق القطع الكبيرة والقطع المتقطع القوي

2. نظام التغذية

• لولب كروي كبير الحجم أو محرك رف التروس
• محرك سيرفو للخدمة الشاقة
• يضمن قدرة تغذية دقيقة حتى في ظل الأحمال العالية

3. التحكم المنسق بنظام CNC

• عادةً ما يتم تجهيز مخارط CNC الحديثة للخدمة الشاقة بأنظمة CNC عالية الأداء لتحقيق ما يلي:
• تزامن عالي بين محاور المغزل والتغذية
• مراقبة في الوقت الحقيقي لحمل القطع
• التحسين التكيفي لعمر الأداة ومعلمات القطع

ما هي السمات الهيكلية الرئيسية لمخارط CNC للقطع الثقيلة؟

يجب أن تلبي مخرطة CNC للقطع الثقيلة الحقيقية متطلبات التشغيل عالي التحميل على المدى الطويل على المستوى الهيكلي. وتنعكس ميزاته الأساسية بشكل رئيسي في الجوانب التالية.

1. هيكل السرير ذو الصلابة العالية

• سرير مصبوب متكامل (يستخدم في الغالب رمل الراتنج أو الحديد الزهر عالي القوة)
• أضلاع تقوية كثيفة وبنية متناظرة
• يمنع بشكل فعال الاهتزاز والتشوه الحراري

2. نظام محمل المغزل ذو الحجم الكبير

• يستخدم محامل أسطوانية متعددة الصفوف أو محامل منزلقة
• سعة التحميل أعلى بكثير من المخارط العادية
• يضمن دقة الدوران تحت القطع الثقيل

3. عمود الأداة المقوى والبرج

• عمود أداة عمودي/أفقي للخدمة الشاقة
• يمكن أن تستوعب أدوات المقطع العرضي الكبيرة
• مقاومة قوية للصدمات، مناسبة للقطع المتقطع

4. نظام السكك الحديدية دليل قدرة التحميل العالية

يعد نوع سكة التوجيه أحد العوامل الأساسية التي تميز المخارط شديدة التحمل، وهو أيضًا خط فاصل مهم بين المخارط شديدة التحمل ومخارط CNC العادية.

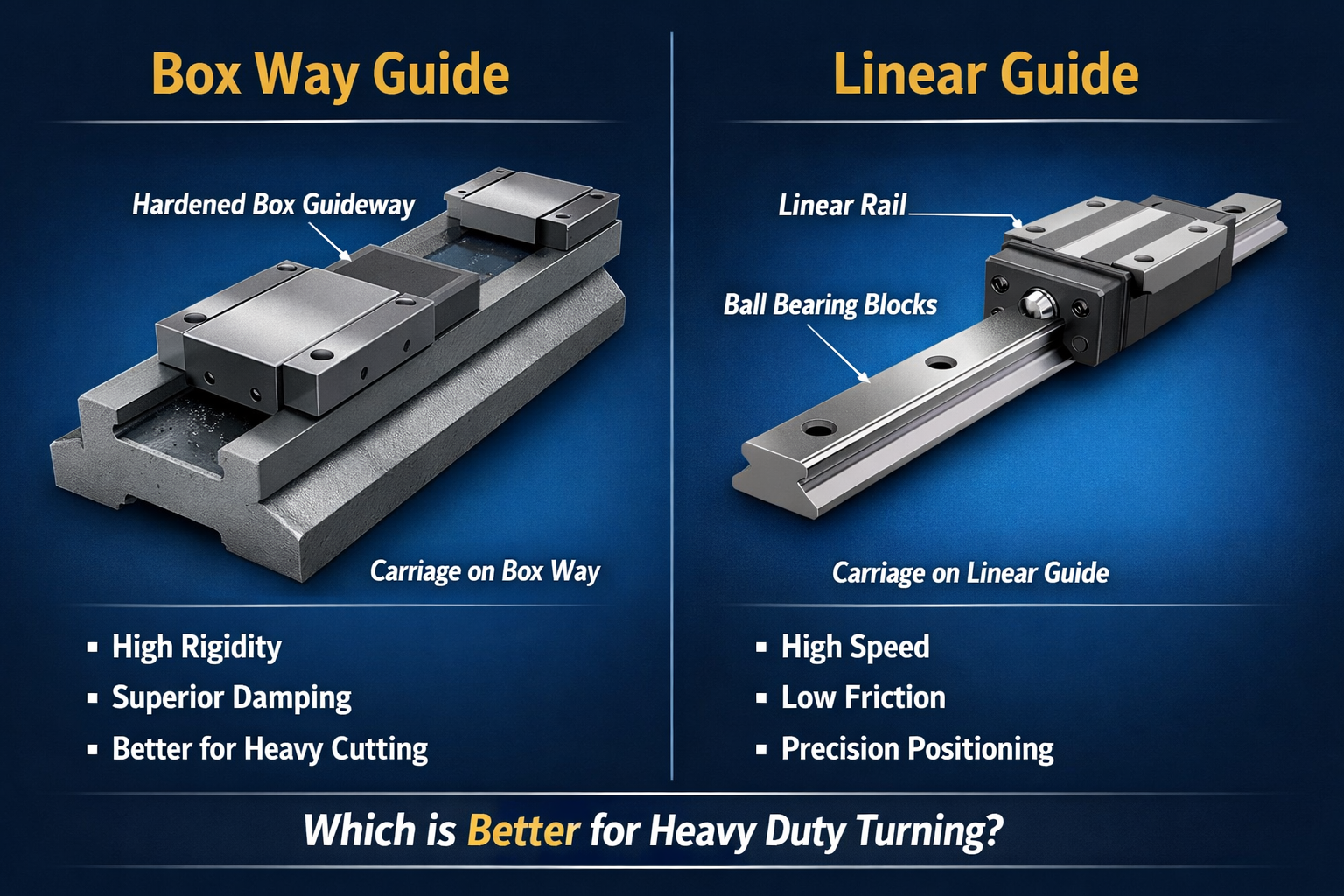

قضبان التوجيه الصندوقية مقابل قضبان التوجيه الخطية: أيهما أكثر ملاءمة للخدمة الشاقة؟

في مجال مخارط CNC، تنقسم قضبان التوجيه بشكل أساسي إلى فئتين: قضبان التوجيه الصندوقية (قضبان التوجيه المنزلقة) وقضبان التوجيه الخطية (قضبان التوجيه الدوارة).

1. خصائص سكك التوجيه الخطية

المزايا:

• معامل احتكاك منخفض
• دقة تحديد المواقع عالية
• أداء جيد للحركة السريعة

العيوب:

• منطقة تحمل صغيرة
• مقاومة تأثير محدودة
• عرضة للاهتزاز أثناء القطع الثقيل

2. خصائص حواجز توجيه الصندوق

المزايا:

• منطقة اتصال كبيرة
• قدرة تحميل عالية للغاية
• أداء جيد للتخميد ومقاومة جيدة للاهتزاز
• أكثر ملاءمة للقطع منخفض السرعة وعالي التحميل

العيوب:

• مقاومة الاحتكاك العالية
• سرعة اجتياز سريعة أقل نسبيًا

3. لماذا تفضل عمليات الخراطة الثقيلة قضبان التوجيه الصندوقية؟

في ظل ظروف القطع الثقيلة، غالبًا ما تظهر قوة القطع:

• قيم كبيرة
• تقلبات قوية
• تأثير كبير

يمكن لقضبان التوجيه الصندوقية، بهيكل الاتصال ذو المساحة الكبيرة، أن "تمتص" اهتزازات القطع وطاقة التأثير بشكل فعال، وهي ميزة لا يمكن لقضبان التوجيه الخطية أن تضاهيها.

ولذلك، فإن المزيد من مخارط CNC للخدمة الشاقة، ومخارط CNC للقطع للخدمة الشاقة، وآلات المخرطة الثقيلة تعطي الأولوية لاستخدام تصميم سكة توجيه الصندوق.

ما هي قطع العمل المناسبة للخراطة الثقيلة؟

ليست كل قطع العمل تتطلب مخارطًا للخدمة الشاقة؛ عادةً ما تكون الأجزاء ذات الخصائص التالية أكثر ملاءمة للتصنيع على مخارط CNC للخدمة الشاقة:

1. حجم ووزن كبير

• القطر ≥ 500 ملم
• يصل وزن القطعة الواحدة إلى مئات الكيلوجرامات أو حتى الأطنان

2. قوة مادية عالية

• سبائك الصلب عالية القوة
• الفولاذ المقاوم للصدأ
• فولاذ مزدوج، فولاذ مزدوج فائق

3. بدل تصنيع كبير

• يلقي أو الفراغات مزورة
• يتطلب إزالة سريعة لكميات كبيرة من المواد

4. متطلبات صلابة عالية للغاية

• أجزاء رقيقة الجدران وكبيرة القطر
• تهتز الأجسام الدوارة بسهولة

ما هي الصناعات التي تتطلب قدرات تحويل للخدمة الشاقة؟

يتم استخدام مخارط CNC للخدمة الشاقة على نطاق واسع في الصناعات الثقيلة، بما في ذلك بشكل رئيسي:

1. صناعة النفط والغاز

• أجسام الصمامات
• تجهيزات الأنابيب
• الشفاه ذات الضغط العالي

2. تصنيع معدات الطاقة

• مكونات الطاقة النووية
• أجزاء دوارة كبيرة لمحطات الطاقة الحرارية
• الأعمدة الرئيسية لتوربينات الرياح ومساكن المحمل

3. آلات البناء

• محامل الدوران
• براميل اسطوانة هيدروليكية
• المكونات الحاملة الحرجة

4. معدات بناء السفن والهندسة البحرية

• مهاوي الدفع
• موصلات شفة
• مكونات هيكلية عالية القوة

يمكن القول أنه بدون مخارط CNC للخدمة الشاقة، سيكون من الصعب دعم قدرات التصنيع الأساسية للصناعات الثقيلة الحديثة.

ما هو الدور الذي تلعبه المخارط الثقيلة في تصنيع جسم الصمام والشفة؟

1. المعدات الأساسية في تصنيع جسم الصمام

تتميز أجسام الصمامات عادة بالخصائص التالية:

• سمك الجدار غير متساوي
• تجاويف داخلية معقدة
• قوة مادية عالية

يمكن لمخارط CNC للخدمة الشاقة:

• استكمال الوجه النهائي والقطر الخارجي وتصنيع سطح الختم في إعداد واحد
• يتحمل تأثيرات القطع الناتجة عن المسبوكات غير المنتظمة
• ضمان المحورية وجودة سطح سطح الختم

2. سائق الكفاءة في تصنيع الفلنجات

عند تصنيع الشفاه الكبيرة:

• قطر كبير
• بدل المعالجة السميكة
• متطلبات دورة المعالجة العالية

تعمل ماكينات المخارط الثقيلة على تحسين كفاءة المعالجة الخشنة للفلنجات بشكل كبير من خلال عمق القطع الكبير وعزم الدوران العالي، مما يجعلها معدات رئيسية لشركات تصنيع الفلنجات.

ما هي المواد المستخدمة في تصنيع الصمامات التي تتطلب تدويرًا للخدمة الشاقة؟

في مجال تصنيع الصمامات، لا يمكن فصل المواد التالية تقريبًا عن مخارط CNC للخدمة الشاقة:

• الصلب الكربوني (WCB، WCC)
• سبائك الصلب (WC6، WC9، C12)
• الفولاذ المقاوم للصدأ (CF8, CF8M, CF3M)
• دوبلكس من الفولاذ المقاوم للصدأ / فولاذ مقاوم للصدأ مزدوج للغاية
• فولاذ مقاوم للحرارة، وسبائك تتحمل درجات الحرارة العالية

تمتلك هذه المواد بشكل عام:

• قوة عالية
• مقاومة القطع العالية
• متطلبات عالية للغاية على صلابة الأدوات الآلية

فقط مخارط CNC الثقيلة مع هياكل قوية بما فيه الكفاية يمكن أن تضمن جودة المعالجة وعمر الأداة مع الحفاظ على الكفاءة.

المنتجات الموصى بها

ركزت شركة Eastern CNC على البحث والتطوير لمخارط CNC للخدمة الشاقة لسنوات عديدة، حيث قامت بإنشاء ماكينات مخرطة للخدمة الشاقة مثل CK800 وCK1000. تتميز هذه الماكينات بأسرة عالية الصلابة، ومغازل ذات عزم دوران عالي، وحاملات أدوات عالية التحميل، مما يلبي احتياجات المعالجة الثقيلة لأجسام الصمامات، والفلنجات، والأجزاء الدوارة الكبيرة. نحن نقدم العديد من خيارات التوافق مع نظام CNC لتحقيق معالجة عالية الدقة ومستقرة. بفضل الأداء الموثوق والخبرة الصناعية الواسعة وخدمة ما بعد البيع الشاملة، تساعد شركة Eastern CNC المؤسسات على تحسين كفاءة الإنتاج وتقليل مخاطر المعالجة، مما يجعلنا شريكًا مثاليًا للصناعات الثقيلة والطاقة وبناء السفن وتصنيع آلات البناء.

مخرطة أفقية CNC للخدمة الشاقة من Eastern CNC CK800

تحديد موضع المنتج: مخرطة CNC متوسطة الحجم للخدمة الشاقة، مناسبة لتصنيع أجسام الصمامات والفلنجات والأجزاء الدوارة متوسطة الحجم.

العلامة التجارية/النموذج: آلة مخرطة مسطحة أفقية CNC CK800 من Eastern CNC

الميزات الرئيسية وقابلية التطبيق

• يعتمد هيكل سرير أفقي متكامل لقضبان توجيه مستطيلة عالية الصلابة، مناسب للقطع بكميات كبيرة وبيئات المعالجة عالية الصلابة.
• يضمن تصميم صندوق المغزل متعدد السرعات الثبات حتى في ظل ظروف القطع الثقيلة ذات السرعة المنخفضة وعزم الدوران العالي.
• ظرف قياسي مقاس 20 بوصة، قادر على معالجة قطع العمل الكبيرة التي يبلغ قطرها حوالي φ700 مم، ويبلغ طول المعالجة حوالي 1000 مم، وهو أمر عملي للغاية ضمن نطاق الحجم الشائع في صناعات الصمامات والشفة.
• يدعم أنظمة CNC المختلفة (مثل SIEMENS 808D / FANUC 0i-TF، وما إلى ذلك)، مما يسهل التكامل مع عمليات الأتمتة المختلفة.

الاستخدامات الموصى بها

• المعالجة الخشنة/النهائية لأجسام الصمامات المتوسطة والكبيرة
• تصنيع خشن للخدمة الشاقة للفلنجات ذات القطر المتوسط
• تحول قوي للمواد التي يصعب تصنيعها (مثل سبائك الفولاذ المقاوم للصدأ، والفولاذ عالي القوة)

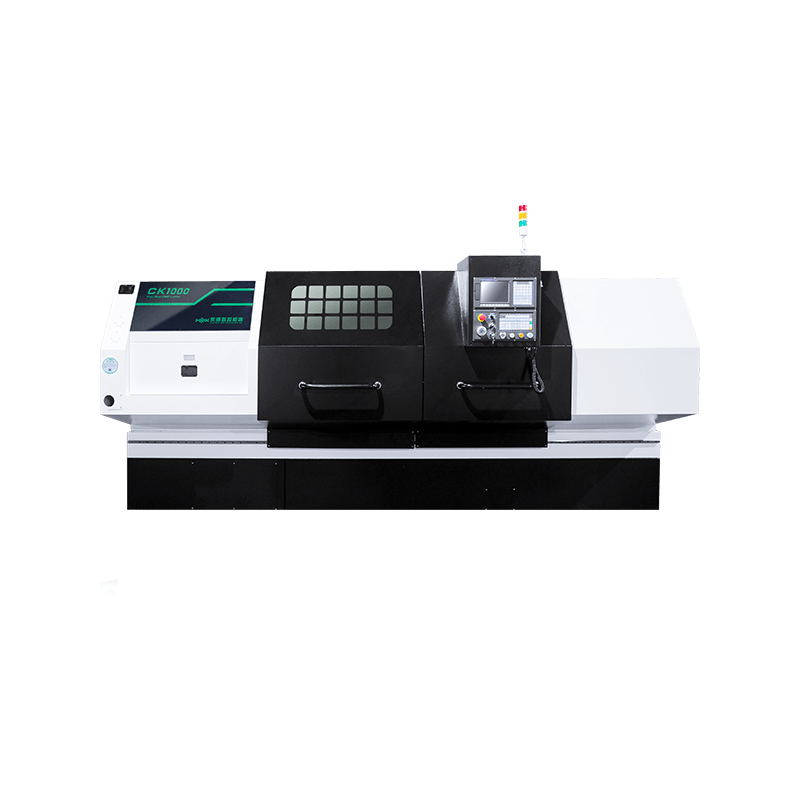

مخرطة أفقية للخدمة الشاقة ذات عمود طويل من Eastern CNC CK1000

تحديد موضع المنتج: مخرطة CNC كبيرة الحجم للخدمة الشاقة، مصممة خصيصًا للأعمدة الطويلة والأجزاء الدوارة الكبيرة للخدمة الشاقة.

العلامة التجارية/النموذج: آلة مخرطة مسطحة أفقية CNC CK1000 من Eastern

الميزات الرئيسية وقابلية التطبيق

• يصل الحد الأقصى لقطر المعالجة إلى φ850 مم، والطول 1500 مم، وهو مناسب لتصنيع قطع العمل الأكبر والأطول للخدمة الشاقة.
• يعتمد أيضًا تصميم هيكل السرير المتكامل لسكة التوجيه المستطيلة عالية الصلابة، مما يُظهر قمعًا جيدًا للاهتزاز واستقرارًا حراريًا، ويلبي متطلبات العملية الخاصة بـ "التحويل للخدمة الشاقة يفضل سكك التوجيه من النوع الصندوقي" المذكورة في المقالة.
• يعمل تصميم صندوق المغزل مع خرج عزم الدوران العالي على تحسين الكفاءة والدقة في بيئات القطع المتقطعة للخدمة الشاقة.
• ظرف كبير قياسي مقاس 25 بوصة، أكثر ملاءمة لتصنيع الفلنجات ذات القطر الكبير وقطع العمل ذات العمود الطويل.

الاستخدامات الموصى بها

• الخراطة وتصنيع الفلنجات ذات القطر الكبير وألواح الفلنجات
• المعالجة الخشنة لمكونات العمود الطويل، والأعمدة الرئيسية لتوربينات الرياح، وأغطية المحامل شديدة التحمل
• أجسام صمامات كبيرة الحجم ومكونات هيكلية كبيرة
