C500K MSY/C500K/C500K مع سرير القطع الثقيل المائل بواسطة CNC CNC Tornio

C500K MSY/C500K/C500K مع سرير سرير T-subindle مائل للقطع الثقيل

أقصى قطر الآلات: 430 مم

الحد الأقصى لطول الآلات: 650 مم

حجم تشاك: 10 بوصات

  • معلمات التفاصيل

  • عرض الفيديو

سرير مائل C500K CNC مقدمة من المخرطة

يعتمد CNC Sathe C500K من السرير المائل على سرير مائل متكامل يبلغ 45 درجة وهيكل من الحديد الزهر من تجويف دائري لضمان قدرات القطع الثقيلة. السرير منصهر برمل راتنج عالي الجودة ، والذي يعاني من صلابة جيدة ، ومقاومة جيدة للاشتباكات والقضاء على رقائق ناعمة.

يتبنى صندوق المغزل الذي يحمل محامل الأسطوانة الأسطوانية المزدوجة ومحامل التلامس الزاوي للدفع ثنائي الاتجاه ، والتي لها صلابة عالية. يتبنى تبديد الحرارة تصميمًا هيكليًا مقابلًا لتقليل التشوه الحراري للمغزل بحيث يمكن للمغزل الحفاظ على الاستقرار النسبي لمحور المغزل أثناء التشغيل طويل المدى.


1. يستخدم المخرطة توريت هيدروليكي من أداة Servomotren أو Axis وبرج أداة المحور مع دقة عالية تحديد المواقع ، ووقت تغيير الأداة السريعة والحد الأدنى من التشوه تحت قطع ثقيلة.
2. يعتمد تحمل صندوق مغزل Torno أسطوانات صف من الصلابة العالية في عملية التصميم ، وتؤخذ التدابير لتقليل التشوه الحراري للمغزل. هذا يسمح للمغزل بالحفاظ على الاستقرار النسبي لمحور المغزل أثناء التشغيل الطويل المدى.
3. يستخدم نظام النقل أدلة أسطوانة خطية تايوان لتلبية متطلبات عالية السرعة والكفاءة العالية. فهو يقلل من مقاومة الاحتكاك والتشوه الناجم عن زيادة درجة الحرارة ، ويحسن دقة الآلات ويضمن الاستقرار الطويل على المدى لدقة القطع.
4. يتم توصيل مواطنات محور X/Z مباشرة بمسمار الكرة الدقيق من خلال أدوات توصيل مرنة ، وتتم إصلاح البراغي في كلا الطرفين. يتم تحسين صلابة قاعدة التجميع لتقليل تشوه المسمار الناتج عن سرعة متكررة أو عالية أو قطع ثقيلة. يتم استخدام زوج من محامل دقة التلامس الزاوية 60 درجة للسرعة والدقة العالية.

وصف الخصائص الهيكلية الأساسية لأداة الآلة

1 سرير

يحتوي السرير على بنية مكواة زهر متكاملة من تجويف دائري من تجويف دائري 45 درجة ، مما يضمن قدرة القطع الثقيلة. السرير مصقول باستخدام رمل راتنج عالي الجودة ، مما يوفر صلابة ممتازة ، ومقاومة الاهتزاز والقضاء على رقائق ناعمة.

2 السكن المغزل

تستخدم محامل السكن المغزل مجموعة من محامل الأسطوانة الأسطوانية المزدوجة ومحامل التلامس الزاوي ، مما يوفر صلابة عالية. يشتمل التصميم الهيكلي على تدابير لتقليل التشوه الحراري للمغزل ، مما يضمن أن المغزل يحافظ على الاستقرار النسبي على طول محوره أثناء التشغيل المطول.
التصميم الهيكلي لتقليل التشوه الحراري للمغزل ، مما يضمن الاستقرار النسبي لمحور المغزل أثناء التشغيل المطول.

3 نظام الطاقة

ترتبط Servomotores محور X و Z مباشرة بمسامير الكرة الدقيقة من خلال توصيلات مرنة ، والتي توفر دقة عالية. يتم إصلاح مسامير الكرة في كلا الطرفين ، وتحسن
دعم صلابة مقاعد المحمل ، وبالتالي تقليل التشويه والتشوه الناجم عن تحديد المواقع عالية السرعة المتكررة والقطع الثقيل. المحامل هي محامل دقة التلامس الزاوية المتخصصة من 60 درجة للمسامير الكرة ، والتي توفر سرعة ودقة عالية.

4 شرائح

يستخدم نظام النقل أدلة المتداول الخطي التايواني المستوردة لتلبية متطلبات عالية السرعة وفعالة ، مما يقلل من مقاومة الاحتكاك والتشوه الناتج عن درجة الحرارة ، وبالتالي تحسين المعالجة الدقيقة وضمان استقرار طويل المدى لدقة القطع.

5 أداة توريتا

تم تجهيز السلسلة الوظيفية بالكامل من المخارط بـ 12 أداة قذرة قذرة. لديهم وضع فهرسة سريع ، ودقة عالية من الفهرسة وتصلب الدوران الممتازة.
تم تجهيز برج الأدوات بوظيفة إمداد المبرد المركزية ، والتي توفر ضغطًا عاليًا للبرودات. سعة خزان المبرد كافية لتجنب انقطاع تدفق التبريد أثناء الآلات ، ومجهزة بنظام ترشيح لدقة الترشيح العالية.

6 نظام هيدروليكي

يمكن التحكم في التثبيت الهيدروليكي ، وتمديد/تراجع المانجا للمضيف المحترق من خلال أوامر البرنامج وعمليات دواسة القدمين ، مما يوفر الراحة والكفاءة. يتم التحكم في تعديل الضغط الهيدروليكي عن طريق مقابض الدوارة المثبتة على لوحة مع شاشات علامات ، مما يضمن تشغيل آمن ومريح.
يمكن التحكم في الخضوع الهيدروليكي ، وإطلاقه ، وإصداره وتمديده/التراجع عن غلاف الطرف المقابل بواسطة دواسة القدم بالإضافة إلى التحكم في البرنامج ، مما يوفر الراحة والكفاءة. يتم إجراء إعدادات الضغط الهيدروليكي باستخدام مقابض الدوران مع شاشات الاتصال ، مما يضمن تشغيل آمن ومريح.

7 نظام التشحيم

تستخدم آلة الأدوات نظام تزييت مركزي تلقائي مع كرونيكل وإمدادات الزيت المقاسة. يقوم موزع النفط بضبط ضغط العرض وفقًا لمتطلبات الضغط الخاصة بنقاط التشحيم المختلفة لضمان تزييت مناسب لجميع نقاط التشحيم (مثل الأدلة ، والإدراج ، والمسامير الرصاص ، والمكسرات ، إلخ).
يتم توفير وظيفة إنذار لنظام التشحيم.

8 نظام التبريد

تحتوي مخرطة CNC للسرير المائل على حماية كاملة لمسار التوجيه ، مع فصل خزان التبريد وناقل الرقائق عن الجهاز الرئيسي لمنع تأثيرات القطع الحرارية من التأثير على دقة الماكينة.

9 نظام كهربائي

تتمتع أداة خزانة وحدة الكهرباء بأداء ممتازة مختومة ومجهزة بتكييف هواء الخزانة الكهربائية لضمان أن نظام CNC يعمل عادة في بيئات عالية من درجة الحرارة والرطوبة العالية.

10 حدود تدابير الوقاية من الاصطدام

يتم تثبيت أجهزة الوقاية من التصادم المخزن المؤقت المطاط في مقاعد المحمل في مواقع السفر الإيجابية والسلبية للمحاور لتوفير الحماية النهائية للمسامير الكرة المزدوجة ضد الاصطدامات الضارة في ظروف غير طبيعية.

11 حماية الأمن

تقدم آلة الأدوات تصميمًا داخليًا مغلقًا تمامًا وتصميمًا خارجيًا مغلقًا تمامًا ، مع سمك ورقة لا يقل عن 2 مم. أثناء العملية ، تظل آلة الأدوات خالية من التشوه والاهتزاز.
يتم استخدام الأغطية الواقية الداخلية المصنوعة من الفولاذ المقاوم للصدأ للأدلة والمسامير الرصاص والمكسرات والمحامل. رقائق القضاء على تنظيف الحطام مريحة.


رئيسي إلى أجزاء من السرير المنحنى

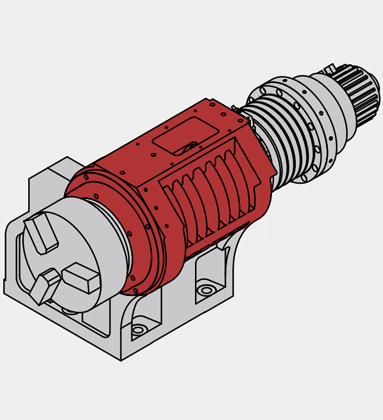

مغزل


صندوق المغزل هو بنية لهيكل محمل أسطوانة الصفوف المزدوجة. يتيح لك هذا التكوين تحقيق الدقة والصلابة العالية ، وبالتالي ضمان الدقة والاستقرار على المدى الطويل أثناء العمليات الثقيلة.
سرعة المغزل: 2500 دورة في الدقيقة
قوة المغزل: 15 كيلو وات
ثقب المغزل المخروطي: φ86 مم

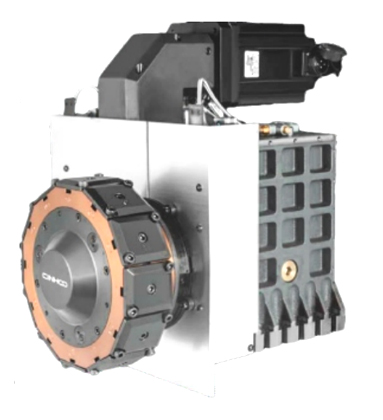

رأس


يتم إجراء تحسينات في قناة هواء تبديد الحرارة وتبدد الحرارة لرأس المغزل ، مما يقلل من الزيادة في درجة حرارة صندوق المغزل بنسبة 15 ٪.

تريتيا مع وظيفة المحور y (اختياري)


يمكن أن يحسن بشكل كبير قدرة المعالجة لقطع العمل المعقدة وتحسين دقة معالجة الأجزاء في مشاريع الآلات المتعددة. رأس رأس القاطع مدفوعًا بواسطة servomotor. يتم تنفيذ تغيير الأدوات في أقرب التعليمات ، مع سرعة عالية وكفاءة عالية. لديها دقة عالية من وضع ودقة الوضع المتكرر ، وكذلك صلابة عالية واستقرار.

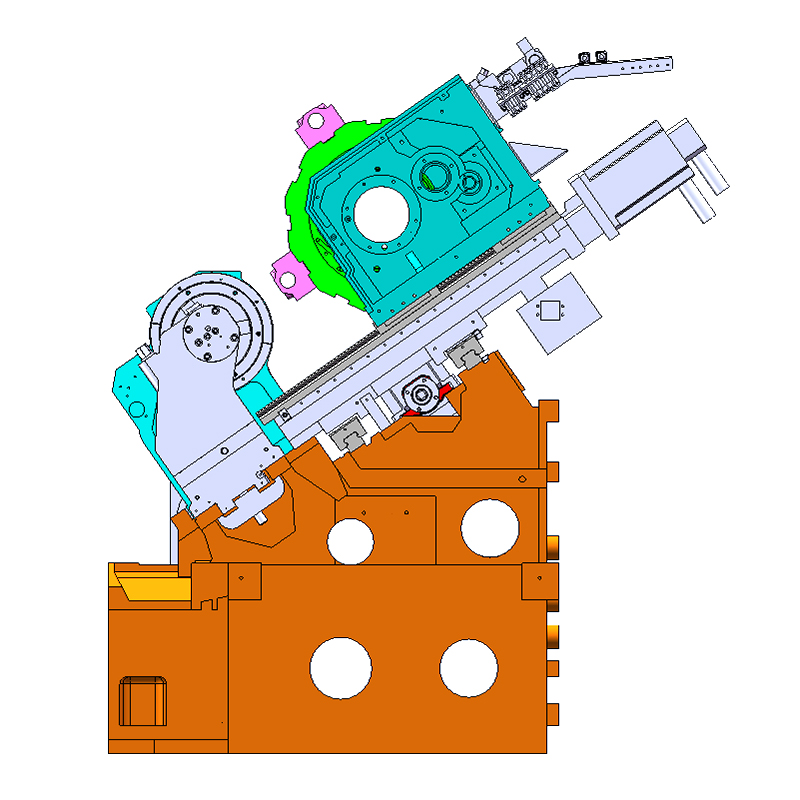

35 درجة بنية سرير مائلة لا يتجزأ


يضمن هذا الهيكل ثباتًا وصرابة عالية أثناء تشغيل آلة الأدوات ، وكذلك استقرار المنتجات الجماعية المنتجة. مع علاجات الشيخوخة المتعددة ، تتحسن الاستقرار وتصلب أداة الآلة بشكل كبير.

الميل CNC C500K ممزقة chtortocterics

يتبنى سرير آلة 35 درجة ، صلابة عالية مع الأداة الهيدروليكية 12 من برج ما بعد التورريت ، مع محور الخدمة ، الهيدروليكي من خلال الحبس الهيدروليكي ونظيره ، مناسب لمحور القطع الثقيل ومعالجة قطعة العمل في اللوحة.

C500K MSY هو المغزل المدمج مع المحور وبرج أداة POS 12 بعد برج BMT55.

معيار

خياري

1. نظام التحكم في Siemens 808D

1. Fanuc 0I-TF Plus نظام التحكم

2. أ2-8

2. Siemens 828D نظام التحكم الأساسي

3

3. نظام التحكم في Syntec 22TB

4. الهيدروليكي من خلال تشاك 10 بوصة

4. نظام التحكم المطلق GSK 988Tأ

5. أداة هيدروليك مؤازرة 12

5. المغزل المتعلم (C500K MSY)

6. الذيل الهيدروليكي فوق القمة

6. الهيدروليكي من خلال تشاك 8 بوصات (C500K MSY)

7. دليل خطية الأسطوانة

7. دليل هارد/دليل خطي (C500K MSY)

8. Y-أixs عاش 12 Tooltorreta (C500K MSY)

9.

10. Auto Barfeeder

11. مقشدة البترول

12. CYPS ence

13. Tailstock Prograممable سيرفو (Tour of Tail: 600 مم)

C500K و C500kmsy الميل مخرطة مواصفة

إعدادات C500K C500K MSY
قدرة الآلات أقصى تأرجح على السرير φ/مم 500 500
أقصى توازن على الشريحة φ/مم 300 300
أقصى طول للآلات مم 650 550
أقصى قطر الآلات φ/مم 430 350
الحد الأقصى للقطر φ/مم 74 50
مغزل نوع رأس المغزل GB59001 A2-8 A2-6
ثقب المغزل φ/مم 86 62
سرعة المغزل ص/دقيقة 60-2500 60-4000
وضع تغيير المغزل سيرفو محور مدمج
عزم الدوران مع تصنيف المغزل نيو مكسيكو 220 180
قوة المحرك الرئيسية KW 15 17.2
نوع تشاك الهيدروليكية من خلال تشاك الهيدروليكية من خلال تشاك
حجم تشاك بوصة 10 " 8 "
معدل التغذية سرعة عرضية سريعة على محور X م/دقيقة 25 25
سرعة عرضية سريعة على محور z م/دقيقة 25 25
محرك عزم الدوران على محور X نيو مكسيكو 18 18
محرك عزم الدوران على محور Z نيو مكسيكو 18 18
رحلات X -axis مم 240 190
Z رحلات z مم 680 560
رحلات المحور و مم / ± 50
دليل نوع نوع الدليل الخطي الأسطوانة الدليل الخطي الأسطوانة
برج نوع البرج هيدروليكيs Servo 12 Post Torta Tool المحور و 12 وظيفة تبرج تبر (BMT55)
حجم الأداة مم 25 × 25/φ40 25 × 25/φ32/er32
يزيل نوع Atalde هيدروليكي هيدروليكي
قطر الأوتالدي φ/مم 100 100
رحلات المانجا Astro مم 80 80
نظير داخلي واستهلاك نظيره MT5 MT5
مصدر الطاقة القوة الاسمية الكلية كيفا 26 26
إجمالي الحالي المؤهل A 50 50
البعد وزن الآلة كجم 5255 5300
بُعد الآلة l*w*h (مم) 3320 × 2000 × 2020 3320 × 2000 × 2020

ضع في اعتبارك أن هذه المعلمة والمظهر تخضع للتغييرات دون إشعار مسبق ، شكرًا.

أداة التداخل

C500K مع برج الأدوات مطوية في سرير مائل مخرطة مواصفة

إعدادات C500K مع برج الأدوات الترويجي
قدرة الآلات أقصى تأرجح على السرير φ/مم 500
أقصى توازن على الشريحة φ/مم 300
أقصى طول للآلات مم 530
أقصى قطر الآلات φ/مم 430
الحد الأقصى للقطر φ/مم 74
المغزل المؤازرة نوع رأس المغزل GB59001 A2-8
ثقب المغزل φ/مم 86
سرعة المغزل ص/دقيقة 60-2500
وضع تغيير المغزل Servo
عزم الدوران مع تصنيف المغزل نيو مكسيكو 220
قوة المحرك الرئيسية KW 15
نوع تشاك الهيدروليكية من خلال تشاك
حجم تشاك بوصة 10 "
معدل التغذية سرعة عرضية سريعة على محور X م/دقيقة 25
سرعة عرضية سريعة على محور z م/دقيقة 25
محرك عزم الدوران على محور X نيو مكسيكو 18
محرك عزم الدوران على محور Z نيو مكسيكو 18
رحلات X -axis مم 190
Z رحلات z مم 535
رحلات المحور و مم /
دليل نوع نوع الدليل الخطي الأسطوانة
توريتا نوع البرج 12 أدوات ما بعد المقترحة Torta (BMT65)
حجم الأداة مم 25 × 25/φ40/er40
يزيل نوع Atalde Hydraulic
قطر الأوتالدي φ/مم 100
رحلات المانجا Astro مم 80
نظير داخلي واستهلاك نظيره MT5
مصدر الطاقة القوة الاسمية الكلية كيفا 26
إجمالي الحالي المؤهل A 50
البعد وزن الآلة كجم 5300
بُعد الآلة l*w*h (مم) 3320 × 2000 × 2020

ضع في اعتبارك أن هذه المعلمة والمظهر تخضع للتغييرات دون إشعار مسبق ، شكرًا.

أداة التداخل

C500K مع سرير يميل بواسطة Subpinte CNC مخرطة مواصفة

إعدادات C500K MS مع مونسبين
قدرة الآلات أقصى تأرجح على السرير φ/مم 550
أقصى توازن على الشريحة φ/مم 300
أقصى طول للآلات مم 480
الحد الأقصى للقطر φ/مم 50
محور مدمج نوع رأس المغزل GB59001 A2-6
ثقب المغزل φ/مم 62
سرعة المغزل ص/دقيقة 50-4000
وضع تغيير المغزل محور مدمج
عزم الدوران مع تصنيف المغزل نيو مكسيكو 220
قوة المغزل الرئيسية KW 17.2
القوة الفرعية KW 12.3
نوع تشاك الهيدروليكية من خلال تشاك
حجم تشاك بوصة 8 "، مع Sub-Spindle Chuck 6"
معدل التغذية سرعة عرضية سريعة على محور X م/دقيقة 25
سرعة عرضية سريعة على محور z م/دقيقة 25
محرك عزم الدوران على محور X نيو مكسيكو 18
محرك عزم الدوران على محور Z نيو مكسيكو 18
رحلات X -axis مم 240
Z رحلات z مم 500
دعم مم 480
دليل نوع نوع الدليل الخطي الأسطوانة
برج نوع البرج 12 تبرج أدوات نشر ما بعد (BMT55)
حجم الأداة mm 25 × 25/φ32/er32
مصدر الطاقة القوة الاسمية الكلية كيفا 43
إجمالي الحالي المؤهل A 80
البعد وزن الآلة كجم 5800
بُعد الآلة l*w*h (مم) 3600 × 2000 × 2020

ضع في اعتبارك أن هذه المعلمة والمظهر تخضع للتغييرات دون إشعار مسبق ، شكرًا.

أداة التداخل

سرير مائل C500K CNC تطبيق Torno
