C680K/C680K-B/C680K-M مخرطة سرير مائلة جديدة للقطع الثقيل

إنها تعتمد تصميمًا متكاملًا على سرير السكك الحديدية عالية ومنخفضة ويعتمد هيكلًا سميكًا متعدد الجدران ومتعدد التجويف لضمان إمكانيات القطع الثقيلة.

أقصى قطر الآلات: 500 مم

الحد الأقصى لطول الآلات: 500 مم

حجم تشاك: 10 "بوصة

  • معلمات التفاصيل

  • عرض الفيديو

C680K مخرطة سرير مائلة جديدة مقدمة

يتم تصوير السرير برمل راتنج عالي الجودة ، والذي يعاني من صلابة جيدة ، ومقاومة جيدة للصدمة ، وإزالة رقاقة ناعمة. يتبنى العمود الرئيسي الذي يحمله التصميم المركب المقترن من محامل الأسطوانة القصيرة في الصف المزدوج ومحامل كرة التلامس الزاوية ثنائية الاتجاه. يدرك الترس ثلاث سرعات في مربع المحرك الرئيسي المؤازرة تغيير السرعة بدون خطوة داخل الترس ، ويحقق عزم الدوران العالي والصلابة العالية ، مما يضمن دقة طويلة الأجل في القطع الثقيلة. stablize. يمكن تجهيز المغزل اختياريًا مع مغزل كهربائي متزامن مضاعف ، والذي يحتوي على عزم الدوران العالي والسرعة العالية والإخراج المستقر. يتبنى صندوق المغزل المحمل محامل أسطوانية أسطوانية ومحامل التلامس الزاوي ثنائية الاتجاه ، والتي لها صلابة عالية.


1 ، يتم توصيل محركات المؤازرة المحورية X/z مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة ، وتتم إصلاح البراغي في كلا الطرفين. يتم تحسين صلابة قاعدة التثبيت لتقليل تشوه المسمار الناتج عن وضع متكرر وعالي السرعة أو القطع الثقيلة. يتم استخدام زوج من محامل دقة التلامس الزاوية 60 درجة للسرعة والدقة العالية

2 ، تستخدم الإرشادات الخطية ، المصنعة في تايوان ، قضبان الشرائح من النوع الأسطوانة ، والتي تقدم ، صلابة مماثلة لإرشادات الصلب مع الاحتفاظ بالمزايا عالية السرعة للإرشادات الخطية. حتى أثناء الآلات عالية السرعة ، تحافظ أداة الآلة على دقة متسقة وجودة سطحية فائقة

3 ، تتبنى المخرطة بنية سرير متكاملة ، والتي لا يزال بإمكانها الحفاظ على استقرار دقة أداة الآلة أثناء القطع الثقيل.

4 ، يتم ضبط الضغط الهيدروليكي عبر مقابض اللوحة مع عرض الاتصال الهاتفي ، وضمان تشغيل آمن ومريح.

وصف الميزات الهيكلية الأساسية لأداة آلة المخرطة

1 ، السرير

يتبنى السرير تصميمًا متكاملًا من سرير السكك الحديدية عالي الانخفاض ، مع بنية سميكة متعددة الجدران ومتعددة التجويف لضمان قدرات القطع الثقيلة. يتم تصوير السرير برمل راتنج عالي الجودة ، مع صلابة جيدة ، ومقاومة صدمة جيدة ، وإزالة رقاقة ناعمة.

2 ، صندوق المغزل

يتبنى محمل المغزل محمل أسطوانة أسطوانية قصيرة في الصفوف المزدوج وتصميم كرة التلامس الزاوي مزدوج التوجيه. يدرك التروس ثلاث سرعات في صندوق مطابقة المحرك الرئيسي المؤازرة سرعة متغيرة بلا حدود داخل الترس ، مما يحقق عزم الدوران العالي والصلابة العالية ، مما يضمن الاستقرار الدقيق على المدى الطويل للقطع الثقيل.
يمكن اختيار المغزل كدوار كهربائي متزامن مع عزم دوران عالي وسرعة عالية وإخراج مستقر. يتبنى صندوق المغزل الذي يحمل محمل أسطوانة أسطواني مزدوج وحمل التلامس الزاوي توجه مزدوج ، مع صلابة عالية وتبديد الحرارة. يتم اعتماد التصميم الهيكلي المقابل لتقليل التشوه الحراري للمغزل ، بحيث يمكن للمغزل الحفاظ على الاستقرار النسبي لمحور المغزل أثناء التشغيل على المدى الطويل.

3 ، نظام التغذية

يتم توصيل محركات محور X و Z المحور مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة ، بدقة عالية. يتم إصلاح طرفي المسمار ، مما يحسن صلابة دعم مقعد الدعم ، إلى الحد الأدنى من تشويه المسمار الناجم عن تحديد المواقع عالية السرعة المتكررة والقطع الثقيل ، وتستخدم المحامل أزواج زاوية 60 درجة من محامل الدقة للمسامير ، ذات السرعة العالية ودقة عالية.

4 ، شريحة

يعتمد النقل على أدلة المتداول الخطي المستوردة من تايوان لتلبية متطلبات السرعة العالية والكفاءة العالية ، وتقليل مقاومة الاحتكاك وارتفاع درجة الحرارة ، وتحسين دقة المعالجة ، وضمان الاستقرار طويل الأجل لدقة القطع المعالجة.

5 ، برج

تم اعتماد برج المؤازرة الهيدروليكي عالي الارتقاء. من خلال تعويض تحسين نظام المؤازرة ، تتعاون مع المغزل المؤازر لتحقيق الارتباط متعدد المحاور ، والذي يمكن أن يكمل وضع المغزل ، والتنصت الصارم ، والطحن السطحي المنحني وغيرها من الوظائف ، وإثراء وظائف الأداة الآلية بشكل كبير ، وتحسين القدرة على التكيف مع الأداة الآلية ، وتلبية احتياجات المعالجة من مختلف الأجزاء.

6 ، النظام الهيدروليكي

بالإضافة إلى التحكم في البرنامج ، يمكن السيطرة على التثبيت والتمديد التخفيف والتلسكوبي للتشاك الهيدروليكي وأكمام الخلل ، وهو مريح وسريع. يعتمد ضبط الضغط الهيدروليكي على تشغيل دوار من نوع اللوحة ، وعرض الاتصال الهاتفي ، والتعديل الآمن والمريح.

7 ، جهاز التشحيم

تتبنى أداة الآلة نظام تزييت مركزي تلقائي ، مع إمدادات الزيت الموقوت والكمي. يقوم موزع الزيت بضبط ضغط إمدادات الزيت وفقًا لمتطلبات الضغط الخاصة بأجزاء التشحيم المختلفة لضمان أن أي أجزاء تزييت (مثل قضبان التوجيه ، والإدراج ، والمسامير ، والمكسرات وأزواج الاحتكاك الأخرى) يمكن تشحيمها بالكامل ، وتم تعيين وظيفة إنذار نظام التشحيم.

8 ، نظام التبريد

تتبنى مخرطة CNC المائلة CNC الحماية الكاملة للسكك الحديدية ، ويتم فصل صندوق التبريد وناقل الرقائق عن الماكينة الرئيسية لضمان عدم تأثر دقة أداة الآلة بالقطع الحراري.

9 ، الجهاز الكهربائي

تتمتع خزانة الوحدة الكهربائية للأدوات الآلية بأداء ختم جيد ومجهز بمكيف هواء خزانة كهربائية لضمان أن نظام CNC الخاص بأداة الآلة يعمل عادةً تحت درجة حرارة عالية وبيئة رطوبة عالية.

10 ، تدابير مكافحة الاكتساب الشديدة

تم تجهيز مقاعد الحمل في مواقع السفر المتطرفة في الاتجاهات الإيجابية والسلبية للمحور بأجهزة مضادة للالتحاق بالمطاط لتوفير الحماية النهائية لزوج برغي الكرة المزدوج من تصادم الخسارة في ظل ظروف غير طبيعية.

11 ، حماية السلامة

تصميم المعادن الداخلية المحمية بالكامل وتصميم الصفائح الخارجية المغلقة بالكامل. أداة الآلة لا تشوه أو تهتز عند العمل. يتم تصنيع السكك الحديدية دليل الحماية الداخلية ، قضيب المسمار ، الجوز والمحمل من غطاء تلسكوبي من الفولاذ المقاوم للصدأ. من المريح إزالة الرقائق ورقائق الماكينة النظيفة.


أجزاء آلة المخرطة الرئيسية

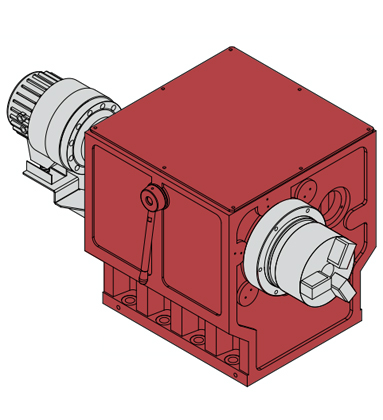

مغزل


يدمج مجموعة المغزل محامل أسطوانية قصيرة في صف أسطوانية مع محامل كرة الدفع ثنائية الاتجاه. مدعومًا بمحرك مؤازر رئيسي يتميز بالتروس المكون من 3 أدوات مع تنظيم سرعة بدون خطوة داخل كل نطاق ، فإنه يضمن إخراج عزم الدوران العالي ، والصلابة الاستثنائية ، ودقة مستدامة لعمليات القطع الشاقة.
قوة المغزل: 11kw
ثقب تفتق المغزل: ф86mm

برج المؤازرة المتكاملة


تتم مطابقة قاعدة المحرك المتكاملة ولوحة الشريحة مع برج متكامل. يتمتع بقوة جيدة ، ويقلل من خطأ دقة التجميع ، ويضمن دقة أداة الماكينة.
X/Z-Axis Travel: 290/600mm
x/z-axis السرعة السريعة للمرور: 25/25m/min

مخرطة سرير مائلة جديدة ميزة C680K:

يعتمد سرير آلة 35 درجة ، مع برج الأداة الهيدروليكي 12 ، الهيدروليكي من خلال تشاك ، بدون خلفي ، مناسب لمعالجة شغل لوحة القطع الثقيلة.

معيار

خياري

1. نظام التحكم المتقدم Siemens 808D

1. Fanuc 0I-TF Plus نظام التحكم

2. أ2-8

2. Siemens 828D نظام التحكم الأساسي

3

3. نظام التحكم في Syntec 22TB

4. الهيدروليكي من خلال تشاك 10 بوصة

4. GSK 988Tأ Softwar

5. أداة Post Tool Hydraulic سيرفو 12

5. مغزل مدمج

6

6. مغزل العتاد

7. لا لذيذ

7. 12 TOURT TOURRET (BMT65)

8.

9. شريط التغذية التلقائي

10. مقشدة النفط

11. نقل رقاقة

مواصفات مخرطة سرير مائلة C680K-B

إعدادات C680K-B
قدرة الآلات الحد الأقصى للتأرجح على السرير φ/مم 680
الحد الأقصى للتأرجح على الشريحة φ/مم 320
أقصى طول للآلات مم 500
أقصى قطر الآلات φ/مم 500
قطر الحد الأقصى للشريط φ/مم 74 90
المغزل المؤازرة نوع رأس المغزل GB59001 أ2-8
المغزل ثقب تفتق φ/مم 86 102
نطاق سرعة المغزل ص/دقيقة 50-2000
وضع تحول المغزل سيرفو
عزم الدوران تصنيف عزم الدوران ن · م 220
قوة المحرك الرئيسية KW 15
نوع تشاك الهيدروليكية من خلال تشاك
حجم تشاك بوصة 10 "
معدل التغذية سرعة اجتياز سريعة على المحور السيني م/دقيقة 25
سرعة اجتياز سريعة على المحور z م/دقيقة 25
عزم دوران محرك المؤازرة على المحور السيني ن · م 18
عزم الدوران سيرفو على المحور z ن · م 18
سافر المحور السيني مم 290
سافر المحور z مم 600
نوع Guideway ROLLER LILERAY GUIDEDAY
برج نوع برج برج الأداة الهيدروليكي 12 أداة منشور
حجم الأداة مم 25 × 25/φ40
مصدر الطاقة القوة الإجمالية كيفا 23
إجمالي التصنيف الحالي A 45
البعد وزن الآلة كجم 3500
بُعد الآلة l*w*h (مم) 2490 × 1800 × 1900

يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.

أداة التداخل

مواصفات مخرطة سرير مائلة C680K

إعدادات C680K-B C680K
قدرة الآلات الحد الأقصى للتأرجح على السرير φ/مم 680 680
الحد الأقصى للتأرجح على الشريحة φ/مم 320 320
أقصى طول للآلات مم 500 500
أقصى قطر الآلات φ/مم 500 500
قطر الحد الأقصى للشريط φ/مم 74 74
مغزل نوع رأس المغزل GB59001 A2-8 A2-8
المغزل ثقب تفتق φ/مم 86 86
نطاق سرعة المغزل ص/دقيقة 30-4000 10-300 ؛ 300-700 ؛ 700-1000
وضع تحول المغزل مغزل مدمج العتاد
عزم الدوران تصنيف عزم الدوران ن · م 220 2200
قوة المحرك الرئيسية KW 26.5 15
نوع تشاك الهيدروليكية من خلال تشاك الهيدروليكية من خلال تشاك
حجم تشاك بوصة 10 " 10 "
معدل التغذية سرعة اجتياز سريعة على المحور السيني م/دقيقة 25 25
سرعة اجتياز سريعة على المحور z م/دقيقة 25 25
عزم دوران محرك المؤازرة على المحور السيني ن · م 18 18
عزم الدوران سيرفو على المحور z ن · م 18 18
سافر المحور السيني مم 290 290
سافر المحور z مم 600 600
نوع Guideway ROLLER LILERAY GUIDEDAY ROLLER LILERAY GUIDEDAY
برج نوع برج برج الأداة الهيدروليكي 12 أداة منشور برج الأداة الهيدروليكي 12 أداة منشور
حجم الأداة مم 25 × 25/φ40 25 × 25/φ40
مصدر الطاقة القوة الإجمالية كيفا 23 23
إجمالي التصنيف الحالي A 45 45
البعد وزن الآلة كجم 3500 3500
بُعد الآلة l*w*h (مم) 2490 × 1800 × 1900 2490 × 1800 × 1900

يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.

أداة التداخل

مواصفات مخرطة سرير مائلة C680K-M

إعدادات C680K-M C680K-M
قدرة الآلات الحد الأقصى للتأرجح على السرير φ/مم 680 680
الحد الأقصى للتأرجح على الشريحة φ/مم 320 320
أقصى طول للآلات مم 420 420
أقصى قطر الآلات φ/مم 500 500
قطر الحد الأقصى للشريط φ/مم 74 90 74
مغزل نوع رأس المغزل GB59001 A2-8 A2-8
المغزل ثقب تفتق φ/مم 86 102 86
نطاق سرعة المغزل ص/دقيقة 50-2000 30-4000
وضع تحول المغزل Servo مغزل مدمج
عزم الدوران تصنيف عزم الدوران ن · م 220 220
قوة المحرك الرئيسية KW 15 26.5
نوع تشاك الهيدروليكية من خلال تشاك الهيدروليكية من خلال تشاك
حجم تشاك بوصة 10 " 10 "
معدل التغذية سرعة اجتياز سريعة على المحور السيني م/دقيقة 25 25
سرعة اجتياز سريعة على المحور z م/دقيقة 25 25
عزم دوران محرك المؤازرة على المحور السيني ن · م 18 18
عزم الدوران سيرفو على المحور z ن · م 18 18
سافر المحور السيني مم 290 290
سافر المحور z مم 550 550
نوع Guideway ROLLER LILERAY GUIDEDAY ROLLER LILERAY GUIDEDAY
برج نوع برج 12 TOURT TOURRET POST DRIVER (BMT65) 12 TOURT TOURRET POST DRIVER (BMT65)
حجم الأداة مم 25 × 25/φ40/er40 25 × 25/φ40/er40
مصدر الطاقة القوة الإجمالية كيفا 23 23
إجمالي التصنيف الحالي A 45 45
البعد وزن الآلة كجم 3500 3500
بُعد الآلة l*w*h (مم) 2490 × 1800 × 1900 2490 × 1800 × 1900

يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.

أداة التداخل


C680K مائلة سرير مخرطة تطبيق
