آلة المخرطة العمودية VTC100 بدقة عالية

يمكن لمخرطة الدوران العمودي VCT100 أن تحول العديد من الخيوط والأقواس والأقماع والأسطح المنحنية الداخلية والخارجية للدوران ، ويمكن أن تلبي متطلبات السرعة للقطع العالي السرعة للمواد المعدنية الحديدية وغير الحديدية. يستخدم بشكل أساسي لمعالجة قطع العمل الكبيرة والثقيلة ذات الأبعاد الشعاعية الكبيرة والأبعاد المحورية الصغيرة نسبيًا والأشكال المعقدة.

أقصى قطر الآلات: 1000mm

أقصى ارتفاع للآلات: 800 مم

حجم تشاك: 21 "بوصة

  • معلمات التفاصيل

  • عرض الفيديو

VTC100 آلة المخرطة العمودية

واحدة من الميزات الرئيسية لمخرطة الدوران العمودي VCT100 هي تعدد استخداماتها. يأتي مع مجموعة من خيارات الأدوات والمعلمات القابلة للتخصيص التي تسمح للمشغلين بتكييف إعدادات الجهاز لتلبية متطلبات محددة لمواد وأحجام العمود المختلفة. هذه القدرة على التكيف تجعلها مناسبة لمجموعة متنوعة من التطبيقات عبر مجموعة متنوعة من الصناعات ، بما في ذلك السيارات والتصنيع.
تم تصميم مخرطة الدوران العمودي VCT100 لتحقيق أقصى قدر من الكفاءة والإنتاجية. تقلل عملياتها الآلية من الحاجة إلى التدخل اليدوي ، مما يؤدي إلى أوقات تحول أسرع وإنتاجية أعلى. بالإضافة إلى ذلك ، يتيح التكوين الرأسي للمخرطة تحميل وتفريغ المحاور بسهولة ، مما يزيد من تبسيط عملية الإنتاج.


1. مبني على التقنيات المتطورة في الداخل والخارج ، المخرطة العمودية VTC100 هي اقتصادية وفعالة وتوفير الطاقة وصديقها للبيئة ، وهو الخيار الأول لتصنيع القرص المعقد وأجزاء العمود القصيرة في السيارات ومضخة المياه والمحرك وغيرها من الصناعات.
2. يتبنى هذا الجهاز إرشادات خطية ذات دقة شاقة ممتدة ، والتي لديها صلابة جيدة ، وأداء استجابة ديناميكية ، والاحتفاظ بالدقة الجيدة ، وحياة خدمة طويلة.
3. يمكن لهذا الجهاز تحويل الخيوط المختلفة والأقواس والأقماع والأسطح المنحنية الداخلية والخارجية للأجزاء الدوارة. يمكن أن تفي أيضًا بمتطلبات السرعة لقطع المواد المعدنية الحديدية وغير الحديدية.
4- يستخدم هذا الماكينة بشكل أساسي لتصنيع قطع العمل الكبيرة والثقيلة ذات الأبعاد الشعاعية الكبيرة ، والأبعاد المحورية الصغيرة ، والأشكال المعقدة. يمكن تثبيت أجهزة إضافية للطحن أو الطحن.

الأجزاء الرئيسية من آلة المخرطة الرأسية CNC

ميزات السرير


1. السرير يتميز بامتصاص صدمات ممتاز بسبب بناء الحديد الزهر العالي قوة.
2. إحدى ميزات السرير البارزة هي فتحة تفريغ الرقاقة الكبيرة بزاوية عريضة ، والتي تتبدد بشكل فعال قطع الحرارة.
3. السرير يتميز ببنية صلبة والاحتفاظ بدقة جيدة ، وذلك بفضل تحليل العناصر المحدودة (FEA) وتخطيط الأضلاع المناسب.

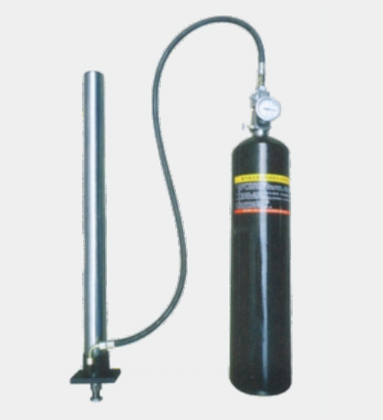

نظام توازن النيتروجين


1. يتم استخدام النيتروجين عالي الضغط في المجمع لتحقيق التوازن بين وزن الشريحة ، والذي يتيح للآلات عالية السرعة وعالية الدقة ، ويقلل من حمل محرك المؤازرة ، ويحافظ على دقة الماكينة على المدى الطويل.
2. لا يتطلب الموازن أي نظام طاقة ، وهو توفير للطاقة وصديق للبيئة.

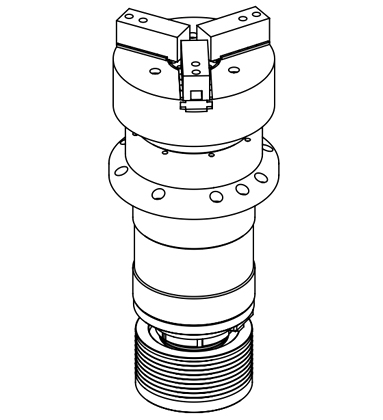

مغزل وحدة متكاملة عالية الأداء


1. الدوران المدمج للوحدة المتكاملة تلبي مطالب أداة الآلة للصلابة والسرعة والدقة في وقت واحد.
2. مع وجود فجوة 0.02 مم من سرير الماكينة ومنطقة اتصال كبيرة ، يتميز المغزل بصلابة عالية وامتصاص صدمة جيد.
3. المغزل لديه ختم ضيق ضد الأشياء الخارجية ، مما يضمن تشغيل مستقر في ظروف الآلات القاسية.
سرعة المغزل: 1000 دورة في الدقيقة
قوة المغزل: 22kw

ميزات آلة مخرطة VTC100

مخرطة الآلات الرأسية VTC100 ، مع برج الأداة العمودي 5 منشور ، تشاك هيدروليكي ، صلابة عالية ودقة عالية ، مناسبة للسيارات ومضخة المياه ， الصفيحة المحرك وغيرها من الصفيحة المعقدة ومعالجة الشغل العمود القصيرة.

معيار

خياري

1. نظام التحكم الأساسي Siemens 828D

1. Fanuc 0I-TF Plus نظام التحكم

2. أ2-15

2. نظام التحكم المطلق GSK 988TA

3

3. 12 TOURT TOURRET (BMT65)

4. لا شيء هيدروليكي من خلال تشاك 21 بوصة

4. أداة post tret hydraulic servo8/12

5. الأداة العمودية 5 أداة البريد

5. مقشدة النفط

6. لا لذيذ

6. ناقل الرقاقة

7.

آلة المخرطة الرأسية مواصفات VTC100

إعدادات VTC100
قدرة الآلات الحد الأقصى للتأرجح على السرير φ/مم 1000
أقصى ارتفاع للآلات مم 800
أقصى قطر الآلات φ/مم 1000
المغزل المؤازرة نوع المغزل GB59001 A2-15
نطاق سرعة المغزل ص/دقيقة 50-1000
وضع تحول المغزل سيرفو
عزم الدوران عزم الدوران ن · م 800
قوة المحرك الرئيسية KW 22
نوع تشاك هيدروليكية لا شيء من خلال تشاك
حجم تشاك بوصة 21 "
معدل التغذية سرعة اجتياز سريعة على المحور السيني م/دقيقة 20
سرعة اجتياز سريعة على المحور z م/دقيقة 15
عزم دوران محرك المؤازرة على المحور السيني ن · م 22
عزم الدوران سيرفو على المحور z ن · م 30
سافر المحور السيني مم 650
سافر المحور z مم 880
نوع Guideway ROLLER LILERAY GUIDEDAY
برج نوع برج رأس الأداة العمودي 5 تبر
أدوات الدوران مم 32 × 32
حجم شريط ممل φ/مم 50
مصدر الطاقة القوة الإجمالية كيفا 40
إجمالي التصنيف الحالي A 85
البعد وزن الآلة كجم 13000
بُعد الآلة L × W × H (مم) 2400 × 3600 × 3600

يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
