CDS200/CDS200L/CDS200M مخرطة سرير مائلة CNC مع نظام تغذية المغزل في الانتقام.
| أقصى قطر الآلات: 300 مم |
| الحد الأقصى لطول الآلات: 370 ملم |
| حجم تشاك: 8 بوصة |
معلمات التفاصيل
عرض الفيديو
ترتبط محركات محور X و Z المحور مباشرة بمسمار الكرة الدقيق من خلال أدوات توصيل مرنة ، بدقة عالية ، وكلا طرفي المسمار ثابتة ، مما يحسن تصلب مقعد الدعم يقلل من تشويه وتشوه المسمار الناجم عن وضع متكرر للسرعة عالية السرعة والقطع الثقيل. تتبنى المحامل زوجًا من المحامل الدقيقة مع ملامسة زاوية 60 درجة مخصصة للمسمار ، وهو عالي السرعة وعالي الدقة. يستخدم ناقل الحركة أدلة خطية خطية مستوردة من تايوان لتلبية متطلبات عالية السرعة وعالية الكفاءة ، وتقليل مقاومة الاحتكاك وارتفاع درجة الحرارة ، وتحسين دقة المعالجة ، وضمان الاستقرار طويل الأجل لدقة القطع. يتبنى برج سيرت عاري الهيدروليكي عالي الارتفاع ، ويقوم بتحسين التعويض من خلال نظام المؤازرة ، ويتعاون مع مغزل المؤازرة لتحقيق الارتباط متعدد المحاور.
1.
2. برج المؤازرة الهيدروليكي المدمج هو مضغوط ودقيق بشكل موثوق.
3. يتبنى Guideay السرير تصميم سكة حديد عالية ومنخفضة ويتم إيلاءها بشكل متكامل مع رمال الراتنج. مع عمليات الشيخوخة والمعالجة الحرارية المتعددة ، يمكن للماكينة الحفاظ على الدقة والصلابة المثلى لفترة طويلة.
4. يمكن تشغيل المراقبة الهيدروليكية وتعديلها بسهولة باستخدام المقابض على اللوحة الأمامية.
5- تعتمد آلة المريح تصميمًا داخليًا 30 درجة ، مما يجعل قطعة العمل أقرب إلى جسم الإنسان وتسهل تصريف الرقائق (تصريف الرقائق الخلفية أو الجانبية حسب الحاجة).
يتبنى السرير تصميمًا متكاملًا من سرير السكك الحديدية عالي الانخفاض ، مع بنية سميكة متعددة الجدران ومتعددة التجويف لضمان قدرات القطع الثقيلة. يتم تصوير السرير برمل راتنج عالي الجودة ، مع صلابة جيدة ، ومقاومة صدمة جيدة ، وإزالة رقاقة ناعمة.
تستخدم محامل المغزل محامل عالية الجودة وعالية الدقة ومغزل كهربائي متزامن مضاعف ، والذي يوفر عزم الدوران العالي والمستقر. تستخدم محامل صندوق المغزل محامل أسطوانية أسطوانية مزدوجة ومحامل التلامس الزاوي توجه مزدوج ، والتي توفر صلابة عالية. يتبنى تبديد الحرارة تصميمًا هيكليًا يقلل من التشوه الحراري للمغزل ، مما يتيح المغزل من الحفاظ على الاستقرار النسبي لمحور المغزل أثناء التشغيل طويل الأجل.
يتم توصيل محركات محور X و Z المحور مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة ، بدقة عالية. يتم إصلاح طرفي المسمار ، مما يحسن صلابة دعم مقعد الدعم ، إلى الحد الأدنى من تشويه المسمار الناجم عن تحديد المواقع عالية السرعة المتكررة والقطع الثقيل ، وتستخدم المحامل أزواج زاوية 60 درجة من محامل الدقة للمسامير ، ذات السرعة العالية ودقة عالية.
يعتمد النقل على أدلة المتداول الخطي المستوردة من تايوان لتلبية متطلبات السرعة العالية والكفاءة العالية ، وتقليل مقاومة الاحتكاك وارتفاع درجة الحرارة ، وتحسين دقة المعالجة ، وضمان الاستقرار طويل الأجل لدقة القطع المعالجة.
تم اعتماد برج المؤازرة الهيدروليكي عالي الارتقاء. من خلال تعويض تحسين نظام المؤازرة ، تتعاون مع المغزل المؤازر لتحقيق الارتباط متعدد المحاور ، والذي يمكن أن يكمل وضع المغزل ، والتنصت الصارم ، والطحن السطحي المنحني وغيرها من الوظائف ، وإثراء وظائف الأداة الآلية بشكل كبير ، وتحسين القدرة على التكيف مع الأداة الآلية ، وتلبية احتياجات المعالجة من مختلف الأجزاء.
بالإضافة إلى التحكم في البرنامج ، يمكن السيطرة على التثبيت والتمديد التخفيف والتلسكوبي للتشاك الهيدروليكي وأكمام الخلل ، وهو مريح وسريع. يعتمد ضبط الضغط الهيدروليكي على تشغيل دوار من نوع اللوحة ، وعرض الاتصال الهاتفي ، والتعديل الآمن والمريح.
تتبنى أداة الآلة نظام تزييت مركزي تلقائي ، مع إمدادات الزيت الموقوت والكمي. يقوم موزع الزيت بضبط ضغط إمدادات الزيت وفقًا لمتطلبات الضغط الخاصة بأجزاء التشحيم المختلفة لضمان أن أي أجزاء تزييت (مثل قضبان التوجيه ، والإدراج ، والمسامير ، والمكسرات وأزواج الاحتكاك الأخرى) يمكن تشحيمها بالكامل ، وتم تعيين وظيفة إنذار نظام التشحيم.
تتبنى مخرطة CNC المائلة CNC الحماية الكاملة للسكك الحديدية ، ويتم فصل صندوق التبريد وناقل الرقائق عن الماكينة الرئيسية لضمان عدم تأثر دقة أداة الآلة بالقطع الحراري.
تتمتع خزانة الوحدة الكهربائية للأدوات الآلية بأداء ختم جيد ومجهز بمكيف هواء خزانة كهربائية لضمان أن نظام CNC الخاص بأداة الآلة يعمل عادةً تحت درجة حرارة عالية وبيئة رطوبة عالية.
تم تجهيز مقاعد الحمل في مواقع السفر المتطرفة في الاتجاهات الإيجابية والسلبية للمحور بأجهزة مضادة للالتحاق بالمطاط لتوفير الحماية النهائية لزوج برغي الكرة المزدوج من تصادم الخسارة في ظل ظروف غير طبيعية.
تصميم المعادن الداخلية المحمية بالكامل وتصميم الصفائح الخارجية المغلقة بالكامل. أداة الآلة لا تشوه أو تهتز عند العمل. يتم تصنيع السكك الحديدية دليل الحماية الداخلية ، قضيب المسمار ، الجوز والمحمل من غطاء تلسكوبي من الفولاذ المقاوم للصدأ. من المريح إزالة الرقائق ورقائق الماكينة النظيفة.
![]() | مغزل مدمجالدوران مدفوع بمحرك متزامن دائم عالي الكفاءة وعالي الأداء. بالإضافة إلى ذلك ، تم اعتماد محامل الأسطوانة القصيرة في الصفوف المزدوجة P4. يضمن هذا الإعداد دقة الدوران العالية والصلابة والاستقرار. سرعة المغزل: 4000 دورة في الدقيقة قوة المغزل: 18.5 كيلوواط ثقب تفتق المغزل: 62 مم |

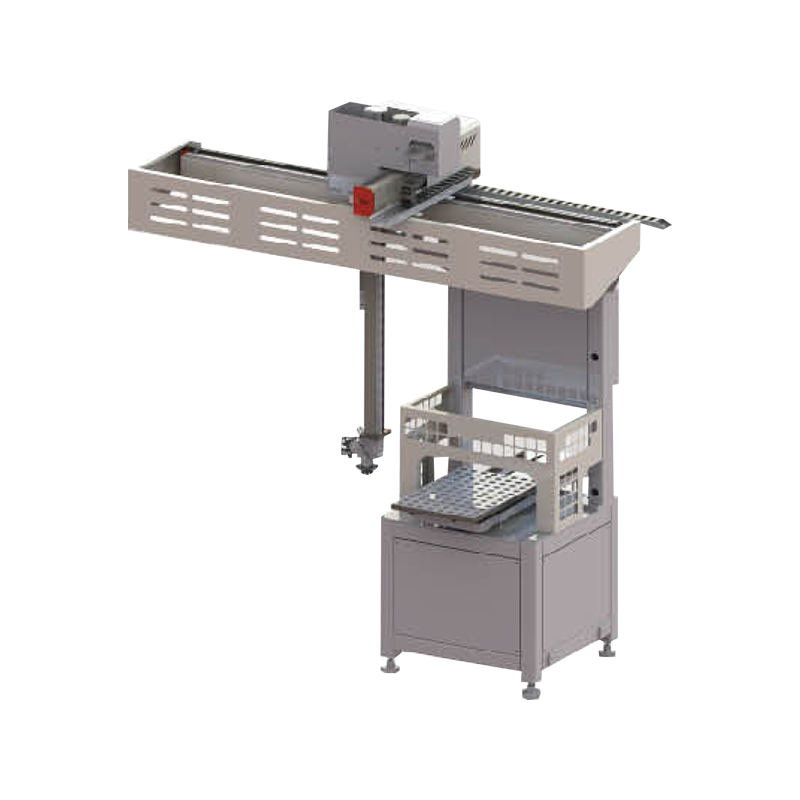

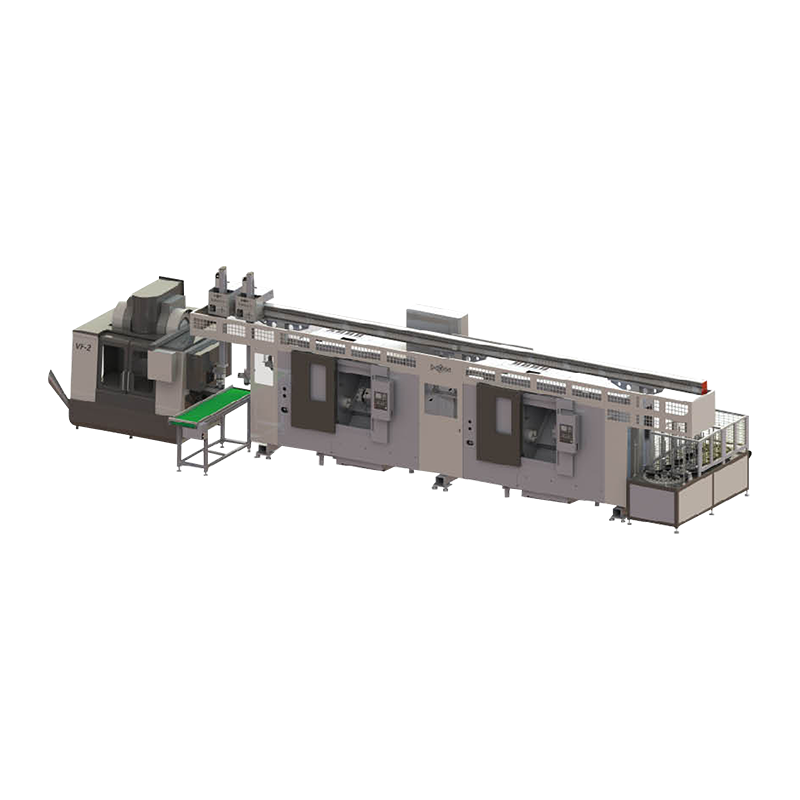

Guideway من السريريتبنى Guideay Bed بنية السكك الحديدية ذات الـ 30 درجة المستخدمة في أدوات الآلات على الطراز الياباني ، مما يضمن صلابة ودقة واستقرار الماكينة أثناء عمليات القطع الثقيلة. يتم دمج وحدة التحميل والتفريغ الآلي (إذا تم تحديدها) مع الجهاز ، مما يقلل بشكل كبير من مساحة الأرضية. X/Z-Axis Travel: 190/400 مم x/z-axis السرعة السريعة السرعة: 25/25 م/دقيقة | ![]() |
يعتمد سرير آلة 30 درجة ، صلابة عالية مع برج الأدوات الهيدروليكي 10 ، مع برج مغزل مدمج (أقصى سرعة مغزل 4500 دورة في الدقيقة) ، هيدروليكي من خلال تشاك ، وذرة قابلة للبرمجة ، ومناسبة لمعالجة عمود العمود واللوحات.
معيار | خياري |
1. نظام التحكم الأساسي Siemens 828D | 1. Fanuc 0I-TF Plus نظام التحكم |
2. أ2-8 | 2. نظام التحكم المطلق GSK 988Tأ |
3. مغزل مدمج | 3. |
4. الهيدروليكي من خلال تشاك 8بوصة | 4. 12 TOURT TOURRET (BMT55) |
5. أداة Post Tool Hydraulic Servo 10 | 5. شريط التغذية أuto Bar |
6. سيرستوك قابلة للبرمجة | 6. مقشدة النفط |
7. | 7. نقل رقاقة |
إعدادات | CDS200 | ||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 580 |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 300 | |
أقصى طول للآلات | مم | 370 | |
أقصى قطر الآلات | φ/مم | 300 | |
قطر الحد الأقصى للشريط | φ/مم | 50 | |
مغزل مدمج | نوع رأس المغزل | GB59001 | A2-6 |
المغزل ثقب تفتق | φ/مم | 62 | |
نطاق سرعة المغزل | ص/دقيقة | 50-4500 | |
عزم الدوران عزم الدوران | ن · م | 109 | |
قوة المغزل | KW | 18.5 | |
نوع تشاك | الهيدروليكية من خلال تشاك | ||
حجم تشاك | بوصة | 8 " | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 30 |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 30 | |
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 15 | |
عزم الدوران سيرفو على المحور z | ن · م | 15 | |
عزم الدوران المحرك سيرفو على المحور Z1 | ن · م | 6 | |
سافر المحور السيني | مم | 190 | |
سافر المحور z | مم | 400 | |
Z1-Axis Travel | مم | 320 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | ||
برج | نوع برج | تبرج الأداة الهيدروليكية 10 | |
أدوات الدوران/حجم الشريط الممل | مم | 25 × 25/φ32 (φ40 على أنه اختياري) | |
Tailstock | نوع tailstock | سيرفو قابل للبرمجة | |
قطر الأكمام | φ/مم | 74 | |
تفتق داخلي لأكمام خلفي | MT5 | ||
مصدر الطاقة | القوة الإجمالية | كيفا | 21 |
إجمالي التصنيف الحالي | A | 45 | |
البعد | وزن الآلة | كجم | 3700 |
بُعد الآلة | l*w*h (مم) | 2310 × 1820 × 1920 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
إعدادات | CDS200L | ||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 580 |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 300 | |
أقصى طول للآلات | مم | 570 | |
أقصى قطر الآلات | φ/مم | 300 | |
قطر الحد الأقصى للشريط | φ/مم | 50 | |
مغزل مدمج | نوع رأس المغزل | GB59001 | A2-6 |
المغزل ثقب تفتق | φ/مم | 62 | |
نطاق سرعة المغزل | ص/دقيقة | 50-4500 | |
عزم الدوران عزم الدوران | ن · م | 109 | |
قوة المحرك الرئيسية | KW | 18.5 | |
نوع تشاك | الهيدروليكية من خلال تشاك | ||
حجم تشاك | بوصة | 8 " | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 30 |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 30 | |
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 15 | |
عزم الدوران سيرفو على المحور z | ن · م | 15 | |
عزم الدوران المحرك سيرفو على المحور Z1 | ن · م | 6 | |
سافر المحور السيني | مم | 190 | |
سافر المحور z | مم | 600 | |
Z1-Axis Travel | مم | 520 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | ||
برج | نوع برج | تبرج الأداة الهيدروليكية 10 | |
أدوات الدوران/حجم الشريط الممل | مم | 25 × 25/φ32 (φ40 على أنه اختياري) | |
Tailstock | نوع tailstock | سيرفو قابل للبرمجة | |
قطر الأكمام | φ/مم | 74 | |
تفتق داخلي لأكمام خلفي | MT5 | ||
مصدر الطاقة | القوة الإجمالية | كيفا | 21 |
إجمالي التصنيف الحالي | A | 45 | |
البعد | وزن الآلة | كجم | 4000 |
بُعد الآلة | l*w*h (مم) | 2510 × 1820 × 1920 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
إعدادات | CDS200M | |||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 580 | |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 300 | ||
أقصى طول للآلات | مم | 320 | 520 | |
أقصى قطر الآلات | φ/مم | 200 | ||
قطر الحد الأقصى للشريط | φ/مم | 50 | ||
مغزل مدمج | نوع رأس المغزل | GB59001 | A2-6 | |
المغزل ثقب تفتق | φ/مم | 62 | ||
نطاق سرعة المغزل | ص/دقيقة | 50-4500 | ||
عزم الدوران عزم الدوران | ن · م | 109 | ||
قوة المحرك الرئيسية | KW | 18.5 | ||
نوع تشاك | الهيدروليكية من خلال تشاك | |||
حجم تشاك | inch | 8 " | ||
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 30 | |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 30 | ||
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 15 | ||
عزم الدوران سيرفو على المحور z | ن · م | 15 | ||
عزم الدوران المحرك سيرفو على المحور Z1 | ن · م | 6 | ||
سافر المحور السيني | مم | 190 | 190 | |
سافر المحور z | مم | 350 | 550 | |
Z1-Axis Travel | مم | 320 | 520 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | |||
برج | نوع برج | 12 TOURT TOURT TURRET (BMT55) | ||
أدوات الدوران/حجم الشريط الممل | مم | 25 × 25/φ40/er32 | ||
Tailstock | نوع tailstock | سيرفو قابل للبرمجة | ||
قطر الأكمام | φ/مم | 74 | ||
تفتق الموردين لأكمام ذيول | MT5 | |||
مصدر الطاقة | القوة الإجمالية | كيفا | 21 | |
إجمالي التصنيف الحالي | A | 45 | ||
البعد | وزن الآلة | كجم | 3700 | 4000 |
بُعد الآلة | l*w*h (مم) | 2310 × 1820 × 1920 | 2510 × 1820 × 1920 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
