350m/350m-l/350ms/350ms مع مخرطة سرير مائلة من CNC sp-spindle لتنقل العمود الطويل والطحن
| أقصى قطر الآلات: 400 مم |
| الحد الأقصى لطول الآلات: 1500mm |
| حجم تشاك: 10 "بوصة |
معلمات التفاصيل
عرض الفيديو
تدمج مخرطة مائلة 350 مترًا من قضبان دليل السرير المائلة 35 درجة (قضبان عالية ومنخفضة) ، وبرج طحن الطاقة A2-8 A2-8 ، وبرج طحن الطاقة BMT65 ، وإطار المركز الهيدروليكي القياسي القابل للبرمجة ، و سيرستوك سيرفو ، و Sub-Spinle الاختياري ، وغيرها من المكونات الوظيفية التي تم إطلاقها للآلات. يمكن إكمال عمليات متعددة مثل الدوران والطحن والمملة والحفر والاستفادة والتشديد في عملية تثبيت واحدة. يمكن أن يقلل من عدد اللجوزات وتحسين دقة المعالجة ؛ تقصير سلسلة عملية تصنيع المنتج وتحسين كفاءة الإنتاج.
يعد مركز الطحن 350ms هو حل الدوران والطحن المثالي للأعمدة النحيلة. عندما تكون نسبة طول قطعة العمل العمود إلى قطرها أكبر من 25 (L/D> 25) ، فإنها تسمى عمودًا رفيعًا ، مثل أسطوانات النفط وقضبان المكبس ، وعمليات نقل الآلات الثقيلة ، والبراغي ، وما إلى ذلك. القوة ، وقطع الحرارة ، وبالتالي تدمير العلاقة النسبية بين الأداة والجزء. تسبب دقة الاستيفاء للحركة محور العمود النحيف المعالج لإنتاج تدفق متموج ، مما يؤثر بشكل خطير على دقة تصنيع الجزء. في الوقت نفسه ، سيؤدي تشوه الانحناء للعمود النحيف أيضًا إلى الاهتزاز في نظام العملية ، مما يؤثر بشكل خطير على خشونة الأجزاء. في الوقت الحاضر ، عادةً ما يدير المصنعون المحليون والأجانب أجزاء رمح نحيلة باستخدام مراكز الدوران الطويلة والطحن ، واستخدام إطار مركز هيدروليكي لدعم المعالجة. بعد الانتهاء من عملية الدوران ، تكون بعد ذلك مطحنة.
1. تدمج أدوات آلة 350 من سلسلة 35 درجة من السرير المتجه 35 درجة ، و A2-8 المغزل عالي الطاقة ، وبرج المؤازرة أو برج الأدوات المدفوع (برج الطحن).
2. ذيكل المؤازرة هو التكوين القياسي. بالإضافة إلى ذلك ، تتوفر مكونات وظيفية اختيارية مثل الراحة الثابتة الهيدروليكية القابلة للبرمجة و spindle الفرعية لتصنيع الأعمدة النحيلة.
3. يمكن إكمال عمليات متعددة مثل الدوران والطحن والمملة والحفر والاستفادة والتشديد مع تثبيت واحد. هذا يمكن أن يقلل من عدد التثبيت ، وتحسين دقة الآلات ، وتقصير سلسلة عملية تصنيع المنتج ، وزيادة كفاءة الإنتاج.

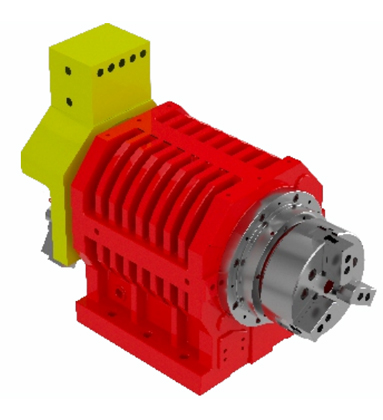

![]() | مغزل مدمجالدوران مدفوع بمحرك متزامن دائم عالي الكفاءة وعالي الأداء. بالإضافة إلى ذلك ، تم اعتماد محامل الأسطوانة القصيرة في الصفوف المزدوجة P4. يضمن هذا الإعداد دقة الدوران العالية والصلابة والاستقرار. سرعة المغزل: 3000 دورة في الدقيقة قوة المغزل: 26.5kw ثقب تفتق المغزل: ф86mm |
sub-spindleيحمل sub-spindle ويحول قطعة العمل ليتم تشكيلها على الجانبين الأمامي والخلفي. هذا يعني أن التثبيت يكمل كل أو معظم عمليات الدوران ، مما يقلل من التدخل اليدوي وتحسين كفاءة الآلات. السرعة الفرعية: 4000 دورة في الدقيقة قوة sub-spindle: 22 كيلوواط | ![]() |
![]() | برج الأدوات المدمج المتكامليتميز برج الأدوات المدفوع بدقة تحديد المواقع العالية ، وتصميم مضغوط ، وسريع. يتيح تغييرات الأداة دون رفع ، وبالتالي تعزيز كفاءة الآلات. |

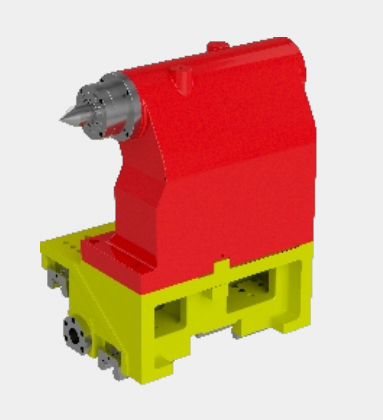

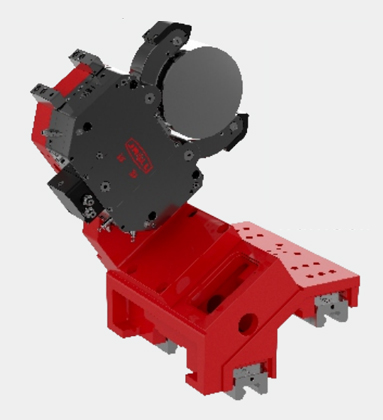

Servo Tailstockيتيح التحكم في محرك المؤازرة الاستجابة السريعة لإشارات التحكم ، مما يضمن ضبطًا دقيقًا للموضع وقوة التثبيت أثناء الآلات. هذا يعزز بشكل كبير كفاءة الإنتاج ودقة الآلات. | ![]() |
![]() | برج المؤازرة المتكاملةيتم دمج البرج والنقل بشكل مباشر وتوصيله مباشرةً بالدليل الخطي ، مما يجعل الهيكل أكثر إحكاما. مع نفس الأبعاد الهيكلية ، يمكن استخدام قرص ترس نهاية أكبر ، مما يزيد من الصلابة والاستقرار. عند الفهرسة والقفل ، لا يحتوي قرص الأداة على إجراء رفع ، والذي يحافظ على الدقة ، ويمتد مدى الحياة ، ويعزز كفاءة الآلات في أداة الآلة. |
راحة ثابتة قابلة للبرمجةيتم تحقيق الاستيفاء في الإطار المركزي باستخدام آلية محرك المسمار المستقلة والضغوط لسحب شريحة الإطار المركزي. | ![]() |
يعتمد سرير الماكينة 35 درجة ، صلابة عالية ، مع برج منشور الأدوات الهيدروليكي 12 ، والمغزل المدمج ، والهيدروليكي من خلال تشاك ، وذرة مضاعفات قابلة للبرمجة ، والخيار الجيد للقطع الثقيل ومعالجة العمود الطويل.
معيار | خياري |
1. نظام التحكم الأساسي Siemens 828D | 1. Fanuc 0I-TF Plus نظام التحكم |
2. أ2-8 | 2. نظام التحكم المطلق GSK 988Tأ |
3. الهيدروليكي من خلال تشاك 10 بوصة | 3. |
4. | 4. شريط التغذية أuto Bar |
5. سيرستوك قابلة للبرمجة | 5. مقشدة النفط |
6. هيدروليكية ثابتة | 6. ناقل الرقاقة |
7. | 7. 12 TOURT TOURRET (BMT65) |
إعدادات | 350 متر | ||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 720 |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 400 | |
أقصى طول للآلات | مم | 1650 (إذا كان مع الهيدروليكي ثابت ، 1500 ملم | |
قطر الحد الأقصى للشريط | φ/مم | 74 | |
أقصى قطر الآلات | φ/مم | 400 | |
مغزل مدمج | نوع رأس المغزل | GB59001 | A2-8 |
المغزل ثقب تفتق | φ/مم | 86 | |
نطاق سرعة المغزل | دورة في الدقيقة | 30-3000 | |
وضع تحول المغزل | مغزل مدمج | ||
عزم الدوران عزم الدوران | ن · م | تصنيف 220 | |
قوة المغزل | KW | 26.5 | |
نوع تشاك | الهيدروليكية من خلال تشاك | ||
حجم تشاك | بوصة | 10 " | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 20 |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 15 | |
سرعة اجتياز سريعة على المحور Z1 | م/دقيقة | 15 | |
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 18 | |
عزم الدوران سيرفو على المحور z | ن · م | 22 | |
سافر المحور السيني | مم | 380 | |
سافر المحور z | مم | 1650 | |
Z1-Axis Travel | مم | 1600 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | ||
برج | نوع برج | برج الأداة الهيدروليكي 12 أداة منشور | |
حجم الأداة | مم | 25 × 25/φ40 | |
عزم الدوران المحرك البرجي | ن · م | 9.5 | |
Tailstock | نوع tailstock | سيرفو قابل للبرمجة | |
تفتق داخلي لأكمام خلفي | MT5 | ||
السفر لذيذ | مم | 1600 | |
مصدر الطاقة | القوة الإجمالية | كيفا | 48 |
إجمالي التصنيف الحالي | A | 100 | |
البعد | وزن الآلة | كجم | 8600 |
بُعد الآلة | l*w*h (مم) | 4000 × 2100 × 2300 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
إعدادات | 350ms | 350ms مع sub-spindle | ||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 720 | 720 |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 400 | 400 | |
أقصى طول للآلات | مم | 1540 (إذا كان مع الهيدروليكي ثابت ، 1390 مم) | 1540 | |
أقصى قطر الآلات | φ/مم | 400 | 400 | |
قطر الحد الأقصى للشريط | φ/مم | 74 | 74 | |
مغزل مدمج | نوع رأس المغزل | GB59001 | A2-8 | A2-8 ، مع sub-spindle A2-6 |
المغزل ثقب تفتق | φ/مم | 86 | 86 ، مع Sub-Spindle 62 | |
نطاق سرعة المغزل | دورة في الدقيقة | 30-3000 | 50-3000 ، مع Sub-Spindle 50-4000 | |
وضع تحول المغزل | مغزل مدمج | مغزل مدمج | ||
عزم الدوران عزم الدوران | ن · م | تصنيف 220 | تصنيف 220 ، الحد الأقصى 606 مع تصنيف Sub-Spindle 105 ، كحد أقصى 183 | |
قوة المغزل | KW | 26.5 | 26.5 ، مع Sub-Spindle 22 | |
نوع تشاك | الهيدروليكية من خلال تشاك | هيدروليكي تشاك | ||
حجم تشاك | بوصة | 10 " | 10 "، مع Sub-Spindle Chuck 8" | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 18 | 20 |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 22 | 15 | |
سرعة اجتياز سريعة على المحور Z1 | م/دقيقة | 15 | 15 | |
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 18 | 18 | |
عزم الدوران سيرفو على المحور z | ن · م | 22 | 22 | |
عزم الدوران المحرك سيرفو على المحور Z1 | ن · م | 15 | ||
سافر المحور السيني | مم | 320 | 320 | |
سافر المحور z | مم | 1540 | 1540 | |
Z1-Axis Travel | مم | 1680 | ||
السفر الفرعي | مم | 1500 | ||
نوع Guideway | ROLLER LILERAY GUIDEDAY | |||
برج | نوع برج | 12 TOURT TOURRET POST DRIVER (BMT65) | ||
حجم الأداة | مم | 25 × 25/φ32/er40 | ||
عزم الدوران المحرك البرجي | ن · م | 9.5 | 9.5 | |
عزم الدوران المحرك الأداة المدفوعة | ن · م | 16.7 | 16.7 | |
Tailstock | نوع tailstock | سيرفو قابل للبرمجة | ||
تفتق داخلي لأكمام خلفي | MT5 | —— | ||
السفر لذيذ | مم | 1600 | —— | |
مصدر الطاقة | القوة الإجمالية | كيفا | 48 | |
إجمالي التصنيف الحالي | A | 100 | ||
البعد | وزن الآلة | كجم | 8620 | 8720 |
بُعد الآلة | l*w*h (مم) | 4000 × 2100 × 2300 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
إعدادات | 350M-L | 350ms-l | ||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 720 | 720 |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 400 | 400 | |
أقصى طول للآلات | مم | 2000 | 1890 | |
أقصى قطر الآلات | φ/مم | 400 | 400 | |
قطر الحد الأقصى للشريط | φ/مم | 100 | 100 | |
مغزل مدمج | نوع رأس المغزل | GB59001 | A2-11 | A2-11 |
المغزل ثقب تفتق | φ/مم | 131 | 131 | |
نطاق سرعة المغزل | دورة في الدقيقة | 30-2000 | 30-2000 | |
وضع تحول المغزل | مغزل مدمج | مغزل مدمج | ||
عزم الدوران عزم الدوران | ن · م | تصنيف 320 | تصنيف 320 | |
قوة المغزل | KW | 36.9 | 36.9 | |
نوع تشاك | الهيدروليكية من خلال تشاك | الهيدروليكية من خلال تشاك | ||
حجم تشاك | بوصة | 15 " | 15 " | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 20 | 20 |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 15 | 15 | |
سرعة اجتياز سريعة على المحور Z1 | م/دقيقة | 15 | 15 | |
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 18 | 18 | |
عزم الدوران سيرفو على المحور z | ن · م | 22 | 22 | |
سافر المحور السيني | مم | 380 | 380 | |
سافر المحور z | مم | 2000 | 1890 | |
Z1-Axis Travel | مم | 2030 | 2030 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | ROLLER LILERAY GUIDEDAY | ||
برج | نوع برج | المؤازرة الهيدروليكية 12 أداة منشور أداة | 12 ما بعد مدفوعة برج الأداة (BMT65) | |
حجم الأداة | مم | 25 × 25/φ40 | 25 × 25/φ32/er40 | |
عزم الدوران المحرك البرجي | ن · م | 9.5 | 9.5 | |
عزم الدوران المحرك الأداة المدفوعة | ن · م | 16.7 | ||
Tailstock | نوع tailstock | سيرفو قابل للبرمجة | سيرفو قابل للبرمجة | |
تفتق داخلي لأكمام خلفي | MT5 | MT5 | ||
السفر لذيذ | مم | 2030 | 2030 | |
مصدر الطاقة | القوة الإجمالية | كيفا | 48 | 48 |
إجمالي التصنيف الحالي | A | 100 | 100 | |
البعد | وزن الآلة | كجم | 9200 | 9220 |
بُعد الآلة | l*w*h (مم) | 5200 × 2100 × 2300 | 5200 × 2100 × 2300 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
