يمكن لمخرطة سرير مائلة T55/T55L/T55M ذات الدقة العالية إكمال قطع الأسطح الأسطوانية الداخلية والخارجية ، والأسطح المخروطية ، وأسطح القوس ، والوجوه الطرفية ، والخيوط المستقيمة ، والتشجيع ، وعمليات الخيوط المستقيمة الأخرى ، والخيوط المستقيمة ،
| أقصى قطر الآلات: 300 مم |
| الحد الأقصى لطول الآلات: 370 ملم |
| حجم تشاك: 8 بوصة |
معلمات التفاصيل
عرض الفيديو
يتبنى برج سيرت عاري الهيدروليكي عالي الارتفاع ، ويقوم بتحسين التعويض من خلال نظام المؤازرة ، ويتعاون مع مغزل المؤازرة لتحقيق الارتباط متعدد المحاور. يمكن أن يكمل وظائف مثل وضع المغزل ، والتنصت الصارم ، والطحن السطحي المنحني ، الذي يثري بشكل كبير وظائف أداة الماكينة ويحسن أداء أداة الماكينة. قابلة للتكيف لتلبية احتياجات المعالجة لأنواع مختلفة من الأجزاء.
1. برج المؤازرة الهيدروليكي المدمج هو مضغوط ودقيق بشكل موثوق.
2. يتبنى Guideway السرير تصميم سكة حديد عالية ومنخفضة ويتم تصويرها بشكل متكامل مع رمال الراتنج. مع عمليات الشيخوخة والمعالجة الحرارية المتعددة ، يمكن للماكينة الحفاظ على الدقة والصلابة المثلى لفترة طويلة.
3. يمكن تشغيل المراقبة الهيدروليكية والتعديل بسهولة باستخدام المقابض على اللوحة الأمامية.
4- تعتمد آلة المريح تصميمًا داخليًا 30 درجة ، مما يجعل الشغل أقرب إلى جسم الإنسان ويسهل تصريف الرقائق (تصريف الرقائق الخلفية أو الجانبية حسب الحاجة).
يتبنى السرير تصميمًا متكاملًا من سرير السكك الحديدية عالي الانخفاض ، مع بنية سميكة متعددة الجدران ومتعددة التجويف لضمان قدرات القطع الثقيلة. يتم تصوير السرير برمل راتنج عالي الجودة ، مع صلابة جيدة ، ومقاومة صدمة جيدة ، وإزالة رقاقة ناعمة.
تم تصميم محامل المغزل مع مزيج من محامل الأسطوانة القصيرة في الصفوف المزدوجة ومحامل كرة التلامس الزاوية التوجيه المزدوج. يتميز المحرك الرئيسي المؤازر بتباين السرعة بدون خطوة ، وتحقيق عزم الدوران العالي والصلابة العالية ، مما يضمن الاستقرار الدقيق على المدى الطويل أثناء القطع الثقيل.
يتم توصيل محركات محور X و Z المحور مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة ، بدقة عالية. يتم إصلاح طرفي المسمار ، مما يحسن صلابة دعم مقعد الدعم ، إلى الحد الأدنى من تشويه المسمار الناجم عن تحديد المواقع عالية السرعة المتكررة والقطع الثقيل ، وتستخدم المحامل أزواج زاوية 60 درجة من محامل الدقة للمسامير ، ذات السرعة العالية ودقة عالية.
تم تجهيز الماكينة ببرد أداة مضاعفات هيدروليكي عالي الارتفاع ، والذي من خلال تحسين نظام المؤازرة وتعويضه ، يعمل بالتزامن مع مغزل المؤازرة لتحقيق الاستيفاء متعدد المحاور. يتيح ذلك وظائف مثل وضع المغزل ، والتنصت الصارم ، والطحن السطحي ، مما يعزز بشكل كبير من وظائف أداة الماكينة وقدرة على التكيف ، وبالتالي تلبية متطلبات المعالجة لأجزاء مختلفة.
6 ، النظام الهيدروليكي
بالإضافة إلى التحكم في البرنامج ، يمكن السيطرة على التثبيت والتمديد التخفيف والتلسكوبي للتشاك الهيدروليكي وأكمام الخلل ، وهو مريح وسريع. يعتمد ضبط الضغط الهيدروليكي على تشغيل دوار من نوع اللوحة ، وعرض الاتصال الهاتفي ، والتعديل الآمن والمريح.
7 ، جهاز التشحيم
تتبنى أداة الآلة نظام تزييت مركزي تلقائي ، مع إمدادات الزيت الموقوت والكمي. يقوم موزع الزيت بضبط ضغط إمدادات الزيت وفقًا لمتطلبات الضغط الخاصة بأجزاء التشحيم المختلفة لضمان أن أي أجزاء تزييت (مثل قضبان التوجيه ، والإدراج ، والمسامير ، والمكسرات وأزواج الاحتكاك الأخرى) يمكن تشحيمها بالكامل ، وتم تعيين وظيفة إنذار نظام التشحيم.
تتبنى مخرطة CNC المائلة CNC الحماية الكاملة للسكك الحديدية ، ويتم فصل صندوق التبريد وناقل الرقائق عن الماكينة الرئيسية لضمان عدم تأثر دقة أداة الآلة بالقطع الحراري.
تتمتع خزانة الوحدة الكهربائية للأدوات الآلية بأداء ختم جيد ومجهز بمكيف هواء خزانة كهربائية لضمان أن نظام CNC الخاص بأداة الآلة يعمل عادةً تحت درجة حرارة عالية وبيئة رطوبة عالية.
تم تجهيز مقاعد الحمل في مواقع السفر المتطرفة في الاتجاهات الإيجابية والسلبية للمحور بأجهزة مضادة للالتحاق بالمطاط لتوفير الحماية النهائية لزوج برغي الكرة المزدوج من تصادم الخسارة في ظل ظروف غير طبيعية.
تصميم المعادن الداخلية المحمية بالكامل وتصميم الصفائح الخارجية المغلقة بالكامل. أداة الآلة لا تشوه أو تهتز عند العمل. يتم تصنيع السكك الحديدية دليل الحماية الداخلية ، قضيب المسمار ، الجوز والمحمل من غطاء تلسكوبي من الفولاذ المقاوم للصدأ. من المريح إزالة الرقائق ورقائق الماكينة النظيفة.

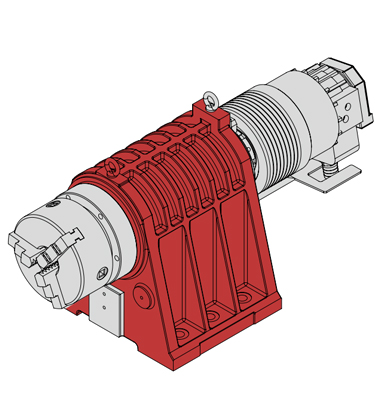

![]() | Headstockتتم التحسينات على قناة هواء تبديد الحرارة والوعة الحرارية من Headstock المغزل ، مما يقلل من ارتفاع درجة حرارة صندوق المغزل بنسبة 15 ٪. سرعة المغزل: 3000 دورة في الدقيقة قوة المغزل: 11 كيلوواط ثقب تفتق المغزل: φ62 مم |

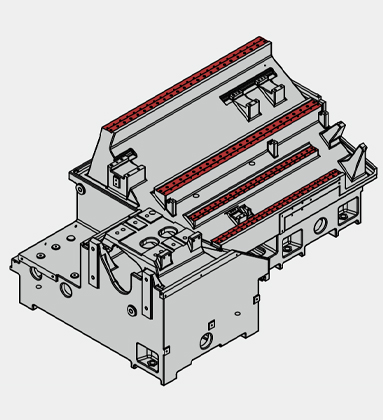

Guideway من السريريتبنى Guideay Bed بنية السكك الحديدية ذات الـ 30 درجة المستخدمة في أدوات الآلات على الطراز الياباني ، مما يضمن صلابة ودقة واستقرار الماكينة أثناء القطع الثقيلة العمليات. يتم دمج وحدة التحميل والتفريغ الآلي (اختياري) مع الجهاز ، مما يقلل بشكل كبير من مساحة الأرضية. X/Z-Axis Travel: 190/400mm x/z-axis السرعة السريعة للمرور: 30/30m/min | ![]() |

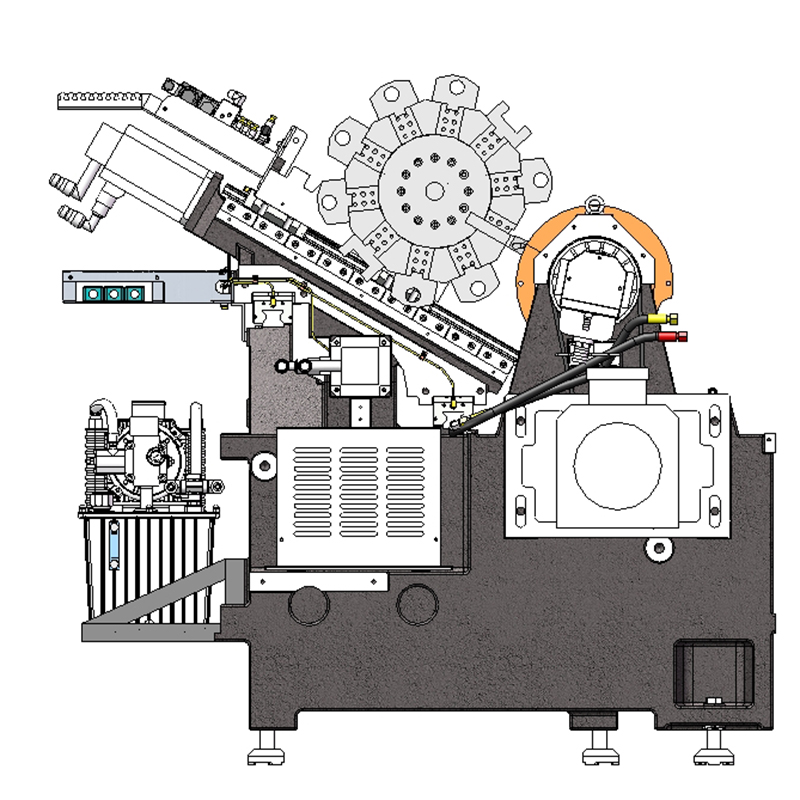

يعتمد سرير آلة 30 درجة ، صلابة عالية مع برج الأدوات الهيدروليكي 10 ، مع برج مضاعفات ، هيدروليكي من خلال تشاك ، وذيل هيدروليكي ، مناسبة لمعالجة عمود القطع الثقيلة ومعالجة لوحة العمل.
معيار | خياري |
1. نظام التحكم المتقدم Siemens 808D | 1. Fanuc 0I-TF Plus نظام التحكم |
2. أ2-6 | 2. Siemens 828D نظام التحكم الأساسي |
3 | 3. نظام التحكم المطلق GSK 988Tأ |
4. الهيدروليكي من خلال تشاك 8بوصة | 4. |
5. أداة Post Tool هيدروليكي Servo 10 | 5. 12 TOURT TOURRE TURRET (BMT55) |
6. خلفي هيدروليكي | 6. شريط التغذية أuto Bar |
7. | 7. مقشدة النفط |
| 8. رقاقة ناقل |
إعدادات | T55 | ||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 580 |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 300 | |
أقصى طول للآلات | مم | 370 | |
أقصى قطر الآلات | φ/مم | 300 | |
قطر الحد الأقصى للشريط | φ/مم | 50 | |
المغزل المؤازرة | نوع رأس المغزل | GB59001 | A2-6 |
المغزل ثقب تفتق | φ/مم | 62 | |
نطاق سرعة المغزل | ص/دقيقة | 50-3000 | |
عزم الدوران عزم الدوران | ن · م | 70 | |
قوة المحرك الرئيسية | KW | 11 | |
نوع تشاك | الهيدروليكية من خلال تشاك | ||
حجم تشاك | بوصة | 8 " | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 30 |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 30 | |
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 15 | |
عزم الدوران سيرفو على المحور z | ن · م | 15 | |
سافر المحور السيني | مم | 190 | |
سافر المحور z | مم | 400 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | ||
برج | نوع برج | تبرج الأداة الهيدروليكية 10 | |
حجم الأداة | مم | 25 × 25/φ32 (φ40 على أنه اختياري) | |
Tailstock | نوع tailstock | هيدروليكي | |
السفر لذيذ | مم | 320 | |
قطر الأكمام | φ/مم | 74 | |
تفتق داخلي لأكمام خلفي | MT5 | ||
مصدر الطاقة | القوة الإجمالية | كيفا | 21 |
إجمالي التصنيف الحالي | A | 45 | |
البعد | وزن الآلة | كجم | 3700 |
بُعد الآلة | l*w*h (مم) | 2570 × 1820 × 1920 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
إعدادات | T55L | ||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 580 |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 300 | |
أقصى طول للآلات | مم | 570 | |
أقصى قطر الآلات | φ/مم | 300 | |
قطر الحد الأقصى للشريط | φ/مم | 50 | |
المغزل المؤازرة | نوع رأس المغزل | GB59001 | A2-6 |
المغزل ثقب تفتق | φ/مم | 62 | |
نطاق سرعة المغزل | ص/دقيقة | 50-3000 | |
عزم الدوران عزم الدوران | ن · م | 70 | |
قوة المحرك الرئيسية | KW | 11 | |
نوع تشاك | الهيدروليكية من خلال تشاك | ||
حجم تشاك | بوصة | 8 " | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 30 |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 30 | |
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 15 | |
عزم الدوران سيرفو على المحور z | ن · م | 15 | |
سافر المحور السيني | مم | 190 | |
سافر المحور z | مم | 600 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | ||
برج | نوع برج | تبرج الأداة الهيدروليكية 10 | |
حجم الأداة | مم | 25 × 25/φ32 (φ40 على أنه اختياري) | |
Tailstock | نوع tailstock | هيدروليكي | |
السفر لذيذ | مم | 520 | |
قطر الأكمام | φ/مم | 74 | |
تفتق داخلي لأكمام خلفي | MT5 | ||
مصدر الطاقة | القوة الإجمالية | كيفا | 21 |
إجمالي التصنيف الحالي | A | 45 | |
البعد | وزن الآلة | كجم | 4000 |
بُعد الآلة | l*w*h (مم) | 2770 × 1820 × 1920 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
إعدادات | T55m | |||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 580 | |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 300 | ||
أقصى طول للآلات | مم | 320 | 520 | |
أقصى قطر الآلات | φ/مم | 300 | ||
قطر الحد الأقصى للشريط | φ/مم | 50 | ||
المغزل المؤازرة | نوع رأس المغزل | GB59001 | A2-6 | |
المغزل ثقب تفتق | φ/مم | 62 | ||
نطاق سرعة المغزل | ص/دقيقة | 50-3000 | ||
عزم الدوران عزم الدوران | ن · م | 70 | ||
قوة المحرك الرئيسية | KW | 11 | ||
نوع تشاك | الهيدروليكية من خلال تشاك | |||
حجم تشاك | inch | 8 " | ||
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 30 | |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 30 | ||
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 15 | ||
عزم الدوران سيرفو على المحور z | ن · م | 15 | ||
سافر المحور السيني | مم | 190 | 190 | |
سافر المحور z | مم | 350 | 550 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | |||
برج | نوع برج | 12 TOURT TOURT TURRET (BMT55) | ||
حجم الأداة | مم | 25 × 25/φ40/er32 | ||
Tailstock | نوع tailstock | Hydraulic | ||
السفر لذيذ | مم | 320 | 520 | |
قطر الأكمام | φ/مم | 74 | ||
تفتق داخلي لأكمام خلفي | MT5 | |||
مصدر الطاقة | القوة الإجمالية | كيفا | 21 | |
إجمالي التصنيف الحالي | A | 45 | ||
البعد | وزن الآلة | كجم | 3700 | 4000 |
بُعد الآلة | l*w*h (مم) | 2570 × 1820 × 1920 | 2770 × 1820 × 1920 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
