يمكنه تلقائيًا إكمال قطع الأسطح الأسطوانية الداخلية والخارجية ، والأسطح المخروطية ، والأسطح القوس ، والوجوه النهائية ، والأخدود ، والتشجيع وغيرها من العمليات لعمود العمود والقرص المختلفة ، ويمكن أن تحول المواضيع المستقيمة المتري ، وخيوط الوجه النهائية وخيوط مستقيمة بوصة. عمليات تحول مختلفة مثل المواضيع التفتق.
| أقصى قطر الآلات: 250 ملم |
| الحد الأقصى لطول الآلات: 240 مم |
| حجم تشاك: 6 "بوصة |
معلمات التفاصيل
عرض الفيديو
1. تم تطوير مخرطة السرير المائلة هذه باستخدام التقنيات الدولية ذات الدقة العالية والسرعة والصلابة. من خلال تصميم سهل الاستخدام ، ومظهر أنيق ، وميزات سهلة الارتباط ، فإنه يدمج الأنظمة الميكانيكية والكهربائية والهيدروليكية لتعزيز كفاءة الإنتاج.
2. يضمن هيكل السرير المائل 45 ° أن تكون قطعة العمل أقرب إلى المشغل وتفريغ الرقائق السلس. مصنوع من رمال الراتنج عالية الجودة ، السرير لديه صلابة ممتازة ومقاومة للصدمة.
3. الماكينة ذات الخزانة الكهربائية لها أداء ختم جيد ويستخدم المبادل الحراري لضمان التشغيل العادي في بيئة عالية الحرارة وعالية الرطوبة.
4. يتم ضبط الضغط الهيدروليكي عبر مقابض اللوحة مع عرض الاتصال الهاتفي ، مما يضمن تشغيل آمن ومريح.
يتميز السرير ببنية متكاملة للتجويف الدائرية للتجويف الدائرية بزاوية 45 درجة ، مما يضمن قدرة القطع الشاقة. يتم إلقاء السرير باستخدام رمال الراتنج عالية الجودة ، مما يوفر صلابة ممتازة ، ومقاومة اهتزاز ، وإزالة ناعمة للرقاقة.
تستخدم محامل السكن في المغزل مجموعة من محامل الأسطوانة الأسطوانية المزدوجة ومحامل التلامس الزاوي توجيه مزدوج ، مما يوفر صلابة عالية. يشتمل التصميم الهيكلي على تدابير لتقليل التشوه الحراري للمغزل ، مما يضمن الحفاظ على الاستقرار النسبي على طول محوره أثناء تشغيله لفترة طويلة.
التصميم الهيكلي لتقليل التشوه الحراري للمغزل ، مما يضمن الاستقرار النسبي لمحور المغزل أثناء التشغيل المطول.
ترتبط محركات Servo X و Z المحورية مباشرة بمسامير الكرة الدقيقة عبر أدوات توصيل مرنة ، مما يوفر دقة عالية. يتم تثبيت مسامير الكرة في كلا الطرفين ، وتعزيز
تصلب الدعم لمقاعد المحمل ، وبالتالي تقليل التشوه والتشوه الناجم عن وضع متكرر عالية السرعة والقطع الثقيل. المحامل هي محامل دقة التلامس الزاوية 60 درجة لبراغي الكرة ، مما يوفر سرعة ودقة عالية.
يستخدم نظام النقل أدلة المتداول الخطي التايواني المستوردة لتلبية متطلبات عالية السرعة وفعالة ، مما يقلل من مقاومة الاحتكاك والتشوه الناجم عن درجة الحرارة ، وبالتالي تحسين دقة المعالجة وضمان الاستقرار على المدى الطويل لخفض دقة القطع.
تم تجهيز سلسلة من المخارط الكامل وظائفها بأبراج الأدوات ذات الأدوات المؤازمة 8-12. أنها تتميز بوضع فهرسة سريعة ، ودقة الفهرسة العالية ، والصلابة الممتازة.
تم تجهيز برج الأدوات بوظيفة إمداد سائل التبريد المركزي ، مما يوفر ضغطًا مرتفعًا. سعة خزان المبرد كافية لمنع انقطاع تدفق سائل التبريد أثناء التشغيل ، وهو مزود بنظام ترشيح لدقة الترشيح العالية.
يمكن التحكم في التثبيت الهيدروليكي للتشكل ، وإصدار ، وتمديد الأكمام/التراجع التي تتخلى عن كل من أوامر البرنامج وعمليات دواسة القدم ، مما يوفر الراحة والكفاءة. يتم التحكم في ضبط الضغط الهيدروليكي عبر مقابض دوارة مثبتة على اللوحة مع شاشات الاتصال الهاتفي ، مما يضمن تشغيل آمن ومريح.
يمكن التحكم في التثبيت الهيدروليكي للتشاك ، والإطلاق ، والتمديد/التراجع عن الأكمام ، عن طريق دواسة القدم بالإضافة إلى التحكم في البرنامج ، مما يوفر الراحة والكفاءة. يتم إجراء تعديلات الضغط الهيدروليكي باستخدام مقابض دوارة مثبتة على اللوحة مع شاشات الاتصال الهاتفية ، مما يضمن تشغيل آمن ومريح.
توظف أداة الآلة نظام تزييت مركزي تلقائي مع إمدادات الزيت المحددة ومقياسها. يقوم موزع النفط بضبط ضغط العرض وفقًا لمتطلبات الضغط من نقاط التشحيم المختلفة لضمان تزييت مناسب لجميع نقاط التشحيم (مثل الإرشادات ، والإدراج ، ومسامير الرصاص ، والمكسرات ، وما إلى ذلك).
يتم توفير وظيفة إنذار نظام التشحيم.
يتميز مخرطة CNC Slant Bed CNC بحماية توجيهية كاملة ، مع فصل خزان المبرد وناقل الرقائق عن الماكينة الرئيسية لمنع تأثيرات القطع الحرارية من دقة الماكينة.
تتمتع خزانة الوحدة الكهربائية الخاصة بـ Machine Tool بأداء ختم ممتاز ومجهز بمكيف هواء خزانة كهربائية لضمان عمل نظام CNC بشكل طبيعي في بيئات عالية الحرارة وعالية الرطوبة.
يتم تثبيت أجهزة الوقاية من الاصطدام بالمطاط على مقاعد الحمل في مواقع السفر الإيجابية والسلبية للمحاور لتوفير الحماية النهائية لأزواج برغي الكرة المزدوجة ضد الاصطدامات الضارة في ظل ظروف غير طبيعية.
تتميز أداة الماكينة بتصميم معدني داخلي مغلق بالكامل وتصميم معدني خارجي مغلق بالكامل ، مع سمك معدني ورقة لا يقل عن 2 مم. أثناء التشغيل ، تظل أداة الآلة خالية من التشوه والاهتزاز.
يتم استخدام الأغطية الواقية الداخلية المصنوعة من الفولاذ المقاوم للصدأ لإرشادات ، ومسامير الرصاص ، والمكسرات ، والمحامل. إزالة الرقائق وتنظيف الحطام مريحة.
![]() | المغزل المدمج (اختياري)الدوران مدفوع بمحرك متزامن دائم عالي الكفاءة وعالي الأداء. بالإضافة إلى ذلك ، تم اعتماد محامل الأسطوانة القصيرة في الصفوف المزدوجة P4. يضمن هذا الإعداد دقة الدوران العالية والصلابة والاستقرار. سرعة المغزل: 5000 دورة في الدقيقة قوة المغزل: 12 كيلو وات ثقب تفتق المغزل: ф56mm |

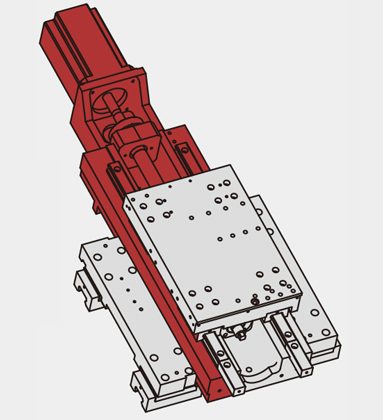

شريحةيبلغ طول الشريحة الأفقية بطول 730 مم ، ويمكن تثبيتها مع صفوف متعددة من أصحاب أدوات نوع العصابة مع سرعة تغيير الأداة السريعة ودقة عالية ، يمكن تجهيزها بأداة طحن حية عالية السرعة أو برج سيرت (وفقًا لمتطلبات المستخدم) للمنتجات المعقدة. X/Z-Axis Travel: 160/300mm x/z- المحور السرعة السريعة: 25/25m/min | ![]() |
![]() | ذيل هيدروليكيذيسر الهيدروليكي المدمج التلقائي هو دقيق ومستقر وفعال وآمن. يضمن التثبيت المصمم بشكل صارم مع نظام هيدروليكي مستقر درجة عالية من محاذاة الماكينة. قطر الأكمام التيلستوك: ф65 Tailstock Travel: 70mm |
يعتمد سرير الماكينة 45 درجة ، صلابة عالية مع برج الأدوات الهيدروليكي 8/12 ، مع مغزل مؤازرة ، هيدروليكي من خلال تشاك ، وذرة هيدروليكية ، مناسبة للعمود القصيرة ومعالجة لوحة العمل الصغيرة.
معيار | خياري |
1. نظام التحكم في Siemens 808Dأvenged | 1. Fanuc 0I-TF Plus نظام التحكم |
2. A2-5 | 2. نظام التحكم في Syntec 22TB |
3 | 3. نظام التحكم المطلق GSK 988TA |
4. الهيدروليكي من خلال تشاك 6بوصة | 4. المغزل المدمج (C320KTT MS) |
5. أداة صمامات الهيدروليكية 8/12 | 5. 12 TOURT TORRET Post Driven |
6. خلفي هيدروليكي | 6. |
7. | 7. شريط التغذية Auto Bar |
| 8. مقشدة النفط |
| 9. ناقل الرقائق |
إعدادات | C320KTT | C320KTT مع برج الأدوات مدفوع | ||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 320 | 320 |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 140 | 140 | |
أقصى طول للآلات | مم | 240 | 160 | |
أقصى قطر الآلات | φ/مم | 250 | 250 | |
قطر الحد الأقصى للشريط | φ/مم | 40 | 40 | |
المغزل المؤازرة | نوع رأس المغزل | GB59001 | A2-5 | A2-5 |
المغزل ثقب تفتق | φ/مم | 52 | 52 | |
نطاق سرعة المغزل | ص/دقيقة | 60-4000 | 50-4000 | |
وضع تحول المغزل | سيرفو | سيرفو | ||
قوة المحرك الرئيسية | KW | 3.7 | 3.7 | |
نوع تشاك | الهيدروليكية من خلال تشاك | الهيدروليكية من خلال تشاك | ||
حجم تشاك | inch | 6 " | 6 " | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 25 | 25 |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 25 | 25 | |
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 6 | 6 | |
عزم الدوران سيرفو على المحور z | ن · م | 6 | 6 | |
سافر المحور السيني | مم | 160 | 110 | |
سافر المحور z | مم | 300 | 200 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | ROLLER LILERAY GUIDEDAY | ||
برج | نوع برج | الأداة الهيدروليكية 8/12 أداة منشور البرج | 12 تبرج الأدوات المدفوعة (BMT40) | |
أدوات الدوران /حجم الشريط الممل | مم | 20 × 20/φ25 | 20 × 20/φ25/er20 | |
Tailstock | نوع tailstock | هيدروليكي | هيدروليكي | |
قطر الأكمام | φ/مم | 65 | 65 | |
سفر الأكمام | مم | 70 | 70 | |
تفتق داخلي لأكمام خلفي | MT4 | MT4 | ||
مصدر الطاقة | القوة الإجمالية | كيفا | 10 | 10 |
إجمالي التصنيف الحالي | A | 20 | 20 | |
البعد | وزن الآلة | كجم | 2115 | 2200 |
بُعد الآلة | l*w*h (مم) | 2120 × 1675 × 1900 | 2120 × 1675 × 1900 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
