VTC80 آلة CNC العمودية

أقصى قطر الآلات: 800 مم

أقصى ارتفاع للآلات: 650 مم

حجم تشاك: 21 "بوصة

  • معلمات التفاصيل

  • عرض الفيديو

مقدمة إلى آلة CNC CNC VTC80 من CNC

VTC80 العمودي Torthe Torthe هو منتج جيد تم تصميمه وإنتاجه على أساس امتصاص تكنولوجيا الآلات المتقدمة أدوات مماثلة في الداخل والخارج ، ودمج سنوات عديدة من الخبرة في مصنعنا في إنتاج المخارط الرأسية والتكيف مع الطلب في السوق. إن آلة الأدوات هذه هي اقتصادية وفعالة ، وتوفير الطاقة والبيئة ، وهي خيار معالجة قرص معقد وقطع محور قصير في السيارات ومضخات المياه والمحركات وغيرها من الصناعات. تم تجهيز آلة الأدوات هذه بسكة دليل أسطوانية أسطوانية مع عائد قوي للغاية. يمكن أن تعمل محاور X و Z بسرعة 25 م/دقيقة ، مما يتيح معالجة فعالة وعالية السرعة.


1. بنيت على تقنيات الطليعة في المنزل والخارج ، فإن المخرطة العمودية VTC80 هي اقتصادية وفعالة وتوفير الطاقة والبيئية ، وهو الخيار الأول لميكانيات الأقراص المعقدة وأجزاء المحور القصيرة في السيارات ومضخات المياه والمحرك وغيرها من الصناعات.
2. يتبنى هذا الماكينة دليلًا خطيًا ثقيلًا ممتدًا ، والذي يحتوي على صلابة جيدة ، وأداء استجابة ديناميكية ، والاحتفاظ بالدقة الجيدة وعمر الصلاحية الطويلة.
3. يمكن لهذا الجهاز تحويل العديد من الخيوط والأقواس والأقماع والأسطح المنحنية الداخلية والخارجية للأجزاء الدوارة. يمكنك أيضًا تلبية متطلبات السرعة لقطع المواد المعدنية الحديدية وغير الفريدة.
4- يستخدم هذا الماكينة بشكل أساسي لميكانيات قطع العمل الكبيرة والثقيلة ذات الأبعاد الشعاعية الكبيرة ، والأبعاد المحورية الصغيرة والأشكال المعقدة. يمكن تثبيت أجهزة الطحن أو الطحن الإضافية.

الأجزاء الرئيسية من مخرطة CNC العمودية

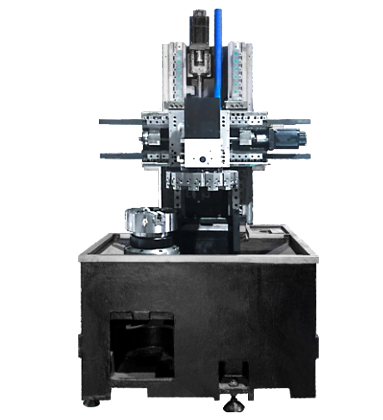

خصائص السرير


1. السرير لديه امتصاص صدمة ممتاز بسبب بناء الحديد الملقح الملقح من المقاومة العالية.
2. إحدى ميزات السرير البارزة هي فتحة تصريف الرقائق الرائعة بزاوية كبيرة ، والتي تبدد حرارة القطع بشكل فعال.
3. السرير له بنية صلبة وتبقى بدقة جيدة ، وذلك بفضل تحليل العناصر المحدودة (القبيحة) وتصميم الأضلاع الكافي.

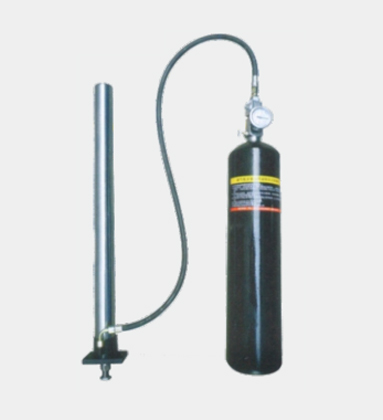

نظام توازن النيتروجين


1. يتم استخدام النيتروجين ذي الضغط العالي في المُراكم لتحقيق التوازن بين وزن الشريحة ، مما يسمح بآلات عالية السرعة وذات دقة عالية ، يقلل من الحمل المتقدم ويحافظ على دقة الماكينة الطويلة على المدى الطويل.
2. لا يتطلب الموازن نظام الطاقة ، وهو الطاقة والنقود البيئية.

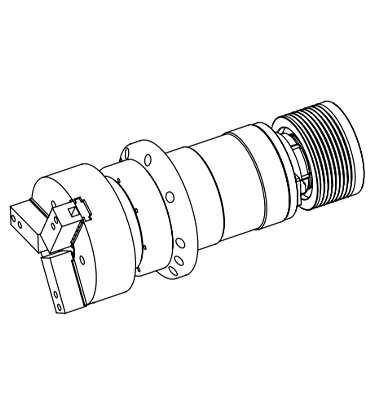

مغزل وحدة متكاملة عالية الأداء


1 تفي مغزل الوحدة المتكاملة بمتطلبات آلة الصلابة العالية والسرعة والدقة في وقت واحد.
2. بمساحة 0.02 مم من سرير الماكينة ومنطقة اتصال كبيرة ، يتمتع المغزل بصلابة عالية وامتصاص صدمة جيد.
3. المغزل لديه ختم ضيق ضد الأشياء الخارجية ، مما يضمن تشغيل مستقر في ظروف الآلات الشديدة.
سرعة المغزل: 1800 دورة في الدقيقة
قوة المغزل: 18.5kw

VTC80 خصائص الآلة المدمجة العمودية

بطولة VTC80 للآلات الرأسية ، مع برج الأداة العمودي 5 بعد البرج ، تشاك هيدروليكي ، صلابة عالية ودقة عالية ، مناسبة للسيارة ومضخة المياه والمحرك واللوحات المعقدة الأخرى ومعالجة قطعة عمل المحور القصيرة.

معيار

خياري

1. نظام التحكم الأساسي Siemens 828D

1. Fanuc 0I-TF Plus نظام التحكم

2. ل2-15

2. نظام التحكم المطلق GSK 988Tل

3

3. 12 برج من الأدوات بعد النشر (BMT65)

4. لا شيء هيدروليكي من خلال تشاك 21 بوصة

4. Herraulica servo8/12 post torta أداة

الرأسية الخامسة 5 أداة post torta

مقشدة البترول الخامسة

6. دون عكس الإنتاج

6. CYPS ence

7. دليل خطية الأسطوانة

VTC80 مواصفات الآلة المدمجة العمودية (قياسي/اختياري)

إعدادات VTC80 (قياسي)
قدرة الآلات أقصى تأرجح على السرير φ/مم 900
أقصى ارتفاع للآلات مم 650
أقصى قطر الآلات φ/مم 800
servo spindl نوع المغزل GB59001 ل2-15
سرعة المغزل ص/دقيقة 50-1200
وضع تغيير المغزل سيرفو
عزم الدوران عزم الدوران نيو مكسيكو 800
قوة المحرك الرئيسية KW 22
نوع تشاك لا شيء هيدروليكي من خلال تشاك
حجم تشاك بوصة 21 "
معدل التغذية سرعة عرضية سريعة على محور X م/دقيقة 25
سرعة عرضية سريعة على محور Z م/دقيقة 25
محرك عزم الدوران على محور X نيو مكسيكو 18
محرك عزم الدوران على محور Z نيو مكسيكو 22
رحلات X -axis مم 445
Z رحلات z مم 650
دليل نوع نوع الدليل الخطي الأسطوانة
برج نوع البرج الأداة العمودية 5 post torta
أدوات جيرو مم 32 × 32
حجم البار بالملل φ/مم 50
مصدر الطاقة القوة الاسمية الكلية كيفا 36
إجمالي الحالي المؤهل A 73
البعد وزن الآلة كجم 9400
بُعد الآلة L × W × H (مم) 1900 × 2200 × 3100

إعدادات VTC80 (OptioAnl)
قدرة الآلات أقصى تأرجح على السرير φ/مم 900
أقصى ارتفاع للآلات مم 650
أقصى قطر الآلات φ/مم 800
مغزل نوع المغزل GB59001 A2-15
سرعة المغزل ص/دقيقة 50-1200
وضع تغيير المغزل سيرفو
عزم الدوران عزم الدوران نيو مكسيكو 800
قوة المحرك الرئيسية KW المحرك الرئيسي لـ CTB 22
نوع تشاك لا شيء هيدروليكي من خلال تشاك
حجم تشاك بوصة 21 "
معدل التغذية سرعة عرضية سريعة على محور X م/دقيقة 25
سرعة عرضية سريعة على محور Z م/دقيقة 25
محرك عزم الدوران على محور X نيو مكسيكو 18
محرك عزم الدوران على محور Z نيو مكسيكو 22
رحلات X -axis مم 550
Z رحلات z مم 700
دليل نوع نوع الدليل الخطي الأسطوانة
برج نوع البرج servo الهيدروليكية 8/12 post torta أداة
أدوات جيرو مم 32 × 32
حجم البار بالملل φ/مم 50
مصدر الطاقة القوة الاسمية الكلية كيفا 36
إجمالي الحالي المؤهل A 73
البعد وزن الآلة كجم 9400
بُعد الآلة L × W × H (مم) 1900 × 2200 × 3100

إعدادات VTC80 (اختياري)
قدرة الآلات أقصى تأرجح على السرير φ/مم 900
أقصى ارتفاع للآلات مم 650
أقصى قطر الآلات φ/مم 800
مغزل نوع المغزل GB59001 A2-15
سرعة المغزل ص/دقيقة 50-1200
وضع تغيير المغزل سيرفو
عزم الدوران عزم الدوران نيو مكسيكو 800
قوة المحرك الرئيسية KW المحرك الرئيسي لـ CTB 22
نوع تشاك لا شيء هيدروليكي من خلال تشاك
حجم تشاك بوصة 21 "
معدل التغذية سرعة عرضية سريعة على محور X م/دقيقة 25
سرعة عرضية سريعة على محور z م/دقيقة 25
محرك عزم الدوران على محور X نيو مكسيكو 18
محرك عزم الدوران على محور Z نيو مكسيكو 22
رحلات X -axis مم 550
Z رحلات z مم 700
دليل نوع نوع الدليل الخطي الأسطوانة
Torreta نوع البرج 12 أدوات ما بعد المقترحة Torta (BMT65)
أدوات جيرو مم 25 × 25/er40
حجم البار بالملل φ/مم 40
مصدر الطاقة القوة الاسمية الكلية كيفا 36
إجمالي الحالي المؤهل A 73
البعد وزن الآلة كجم 9400
بُعد الآلة L × W × H (مم) 1900 × 2200 × 3100

ضع في اعتبارك أن هذه المعلمة والمظهر تخضع للتغييرات دون إشعار مسبق ، شكرًا.
