يتم تحقيق وظيفة الطحن في المركز المكون من الدوران والطحن من الاستيفاء 200msy من خلال سرير صلابة عالي من النوع L ، ومزود بمحور ومرتفع محور interpolation ذو الصلابة العالية من 35 درجة من الدقة عالية الدقة من الدقة عالية من الدقة عالية الدقة من الدقة عالية الدقة من الدقة عالية الدقة من النوع A2-8 من النوع 220/60. BMT55 TYT55 TURRET TURRET ALTRET HISTRIDAL. تتضمن الميزات القياسية جائزة ذيل قابلة للبرمجة ، مع مكونات اختيارية مثل A2-5 Subpininte ، والتي توفر حلًا للعمليات مقتبسًا للعمليات المكونة من الدوران وطحن المحور والصلابة العالية. يمكنك إجراء العديد من عمليات التصنيع ، مثل الأسطح الأسطوانية الداخلية والخارجية ، والخطوات ، والأغاني ، والأسطح المخروطية ، وأسطح القوس ، والوجوه النهائية ، والأعطال في العديد من أنواع المحور وأنواع الديسكو مع تكوين واحد ، ويمكنها أيضًا ميكانيكي عدة مؤشرات ترابط قياسية.
1. ل
2. المغزل الكهربائي المتزامن للمغناطيس الدائم
3. بنية محور الاستيفاء العالي الصلابة
4. برج أداة كهربائية عالية الصلابة متكاملة
| أقصى قطر الآلات: 360 مم |
![]() | الحد الأقصى لطول الآلات: 560 مم |
![]() | حجم تشاك: 8 بوصات |
معلمات التفاصيل
عرض الفيديو
وظيفة 200msy/200msy مع انتشار عزم الدوران المائل مع السرير مع السرير المسطح مجهز بمحور واستيفاء مائل من 35 درجة وتوريت طحن الطاقة. يمكنك إكمال عمليات متعددة مثل الدوران والطحن والمملة والحفر والتنصت والصقيع بدعم واحد. يمكن أن يقلل من كمية تشديد الموضوعات ، وتحسين دقة المعالجة ، وتقصير سلسلة عمليات تصنيع المنتج وتحسين كفاءة الإنتاج.
1. يتم تنفيذ المحور والصلابة العالية من خلال حركة المتوسط (المائل) والشرائح الكبيرة (الأفقية) ، مما يعني الاستيفاء المستمر لمحورين. هذا يسمح لعمليات الطحن مع أقصى صلابة.
2. يدمج برج الأدوات الذي يحركه الشريحة ويستخدم قابض عقد العقد المكون من ثلاثة نقاط عالية الدقة. هذا يضمن دقة تحديد المواقع العالية ، والتكرار الممتاز والتثبيت القوي.
3. يستخدم المغزل في الصلابة العالية طرق تبريد السائل والهواء لتبديد حرارة المحرك. يضمن هذا النهج الحياة المفيدة ودقة آلات المغزل.
4. تم تجهيز العدادات القابلة للبرمجة بحماية الزائد وهي مدفوعة بواسطة مواجهة للحركة والتثبيت. هذا يحسن بشكل كبير كفاءة الآلات.
بنية قاع صلابة عالية في شكل الحديد الزهر العالي الجودة. من خلال التحليل الهيكلي للعناصر المحدودة FEM ، يشتمل التصميم الداخلي للمسبك على عدد كبير من أضلاع التعزيز ، مما يؤدي إلى تحسين الهيكل الداخلي لتحميل الماكينة بأكملها وضمان صلابة واستقرار المجال الحراري.
تشكل الشرائح العلوية والسفلية هيكلًا للمحور وتميل من 35 درجة ، وتحقيق محور وخصائص صلابة عالية. يتم تنفيذ محور Y من خلال محور X ومحور Y1 بزاوية معينة فيما يتعلق بالمحور X. تشكل كراسي السرير العلوية والسفلية هيكلًا افتراضيًا للمحور والاستيفاء في إطارات السرير العالية والمنخفضة ، مع الإحداثيات وعمودية على إحداثيات X. عندما يتحرك الإحداثي ، يتم نقل المحور X والمحور والمحور و 1 في وقت واحد. يتجاوز هذا الهيكل بشكل فعال أوجه القصور في الهياكل المباشرة للهياكل المباشرة للآلة ، وخاصة أثناء عمليات الدوران الثقيلة (لا يوجد دعم للأداة على محور Y). خاصية أخرى لهذا الهيكل هي تصميم الآلات العقلانية ، بصمة مضغوطة وربحية عالية.
تم دمج برج الأداة الكهربائية مع علبة المخرطة ومتصلة مباشرة بالدليل. بالمقارنة مع الهيكل التقليدي حيث يكون البرج مكونًا وظيفيًا منفصلًا متصلًا بالدرج ، يكون هذا التصميم أكثر إحكاما. تحت نفس الأبعاد الهيكلية ، يمكنك استخدام قرص ترس نهائي أكبر ، وبالتالي تحقيق صلابة أكبر واستقرار أفضل.
تقع وحدة الطاقة داخل علبة برج الأدوات وهي متصلة مباشرةً بمحرك محرك الأقراص ، مما يزيل الأحزمة المتزامنة المتوسطة أو سلاسل الإرسال الأخرى ، مما يؤدي إلى انتقال رشيق وذات دقة عالية.
تقع وحدة الطاقة داخل قرص أداة أداة TORRET وتتصل مباشرةً بمحرك محرك الأقراص ، مما يؤدي إلى التخلص من الأحزمة المتزامنة الوسيطة وسلاسل الإرسال الأخرى ، مما يؤدي إلى انتقال رشيق وذات دقة عالية. يقود المحرك سيرفو التروس لاختيار وفهرسة الأدوات ، والإفراج الهيدروليكي وحظره ، ووضع القابض النهائي لثلاث قطع من الدقة العالية. يضمن تصميم المتانة العالي غير القابل للشفاء دقة ممتازة من تحديد المواقع والتكرار وتصلب التثبيت.
استنادًا إلى نظرية المحرك المتزامن للمغناطيس الدائم ، فإن المغزل المتزامن العالي الصلابة له عزم دوران اسمي يبلغ 220 نانومتر ، وحد أقصى عزم الدوران 606 N · M والحد الأقصى للسرعة 3000 دورة في الدقيقة.
يزيل الجاسوس المتزامن للمغناطيس الدائم الهيكل التقليدي للحزام ، مما يحسن سرعة استجابة الأداة وتحسين كفاءة المعالجة ؛
تعتمد آلة الأدوات بنية مقرونة مباشرة ، مما يحسن دقة المعالجة لتلبية متطلبات الآلات ذات الدقة عالية السرعة ؛
معالجة مشكلة عالية السرعة عالية السرعة Rugosa قوة ذات سرعة منخفضة إلى الأدوات.
تحتوي أدلة الأسطوانة على صلابة عالية ، وسعة حمولة عالية ودقة عالية ، مما يجعلها مناسبة بشكل خاص للتطبيقات عالية الحمل والتطبيقات عالية السرعة.
بالمقارنة مع أدلة الكرة ، فإن أدلة الأسطوانة لها المزيد من نقاط الاتصال ، مما يسمح بتوزيع موحد الحمل واحتكاك نسبي مخفض أثناء الحركة ، مما يؤدي إلى ارتفاع الدقة والكرر.
تتمتع أدلة الأسطوانة بعمر صفي طويل ويمكن استخدامها في بيئات عالية الحمل والمعادية لفترات طويلة ، مما يقلل من تواتر وتكلفة الاستبدال والصيانة. صيانة قضبان دليل الأسطوانة بسيطة نسبيا. أثناء الاستخدام ، لا يلزم إلا تزييت مناسب وفقًا للمواصفات.
توفر الخلفيات القابلة للبرمجة مزايا ، مثل الأتمتة العالية ، والدقة العالية ، والمرونة القوية ، والتطبيق الواسع والصيانة المريحة ، مما يجعلها مناسبة لمعالجة قطع العمل الدوارة التي تتطلب الدقة العالية والتكرار.
يمكن التحكم في تعديل وتحديد المواقع للمكافحة القابلة للبرمجة من خلال البرمجة ، وضمان الدقة والتكرار. مدفوعًا بمسامير متكافئة ومسامير للكرة ، يولد النظير قوة تثبيت ثابتة.
من خلال برمجة النظام ، يمكن تعديل الدفع في اتجاه المحور z للنظير للامتثال لمتطلبات قوة التثبيت المقابلة للمواد في بيئات المعالجة المختلفة.
يوفر الدعم لقطع العمل الطويلة والثقيلة لتحقيق معالجة مستمرة لدوران عالي الدقة.
يمكن تجهيز مركز المحور والاستيفاء من 200 مللي ثانية والطحن بنقطة فرعية مغناطيسية دائمة مع زوج إخراج اسمي من
37 N · M ، عزم دوران الحد الأقصى لـ 130 N · M وسرعة قصوى تبلغ 3500 دورة في الدقيقة. تمكين العمليات مثل انطلاق ركاب واحد ودوران الوجه.

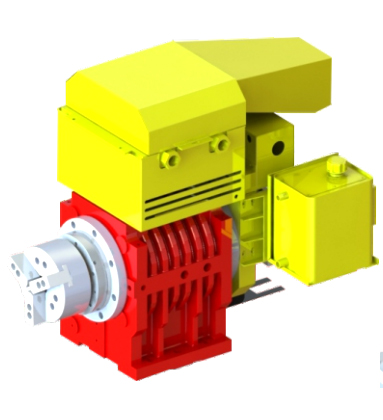

![]() | محور مدمجالدوران مدفوع بمحرك مغناطيس دائم متزامن ذي كفاءة عالية ، وكفاءة عالية وأداء عالي. بالإضافة إلى ذلك ، تم اعتماد محامل أسطوانة الصفوف المزدوجة -ROW. يضمن هذا التكوين الدقة العالية والصلابة واستقرار المغزل. سرعة المغزل: 4000 دورة في الدقيقة قوة المغزل: 18.5 كيلوواط ثقب المغزل Tenate: φ62 مم |

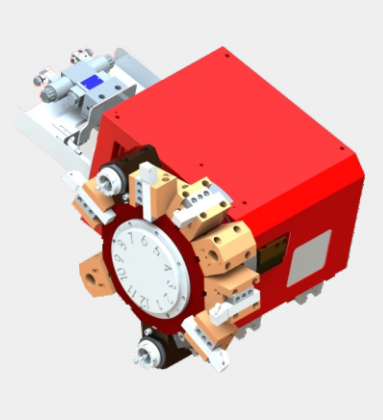

برج أداة القيادة المتكاملةيتميز برج الأداة الذي تم إجراؤه بدقة عالية تحديد المواقع ، وتصميم مدمج وسريع. يتيح تغييرات الأدوات دون رفع ، مما يزيد من كفاءة الآلات. | ![]() |
يتبنى سرير آلة 35 درجة ، والمحور والصلابة العالية مع برج الأدوات من 12 بعد توريت BMT55 ، مع مغزل مبني (الحد الأقصى لسرعة الدوران 4000 دورة في الدقيقة) ، والهيدروليكية من خلال تشاك وخدمة قابلة للبرمجة ، وخفض وقت العمل للغاية لمعالجة العمل العمل والألواح.
معيار | خياري |
1. نظام التحكم الأساسي Siemens 828D | 1. Fanuc 0I-TF Plus نظام التحكم |
2. أ2-6 | 2. نظام التحكم في Syntec 22TB |
3. الدوران المدمج | 3. نظام التحكم المطلق GSK 988Tأ |
4. الهيدروليكي من خلال تشاك 8 بوصة | 4. |
5. 12 برج الأدوات البرج (BMT55) | 5. |
6. | 6. مقشدة البترول |
7. دليل خطية الأسطوانة | 7. مجلس CIPS |
إعدادات | 200msy | 200msy مع sub-spindle | ||
قدرة الآلات | أقصى تأرجح على السرير | φ/مم | 560 | 560 |
أقصى توازن على الشريحة | φ/مم | 300 | 300 | |
أقصى طول للآلات | مم | 560/800 | 560 | |
الحد الأقصى للقطر | φ/مم | 52 | 52 | |
أقصى قطر الآلات | φ/مم | 350 | 350 | |
محور مدمج | نوع رأس المغزل | GB59001 | A2-6 | A2-6 ، مع Sub-Spindle A2-5 |
ثقب المغزل | φ/مم | 62 | 62 ، مع Sub-Spindle 55 | |
سرعة المغزل | دورة في الدقيقة | 50-4000 | 50-4000 ، مع 50-5000 فرع الحكم | |
وضع تغيير المغزل | محور مدمج | محور مدمج | ||
عزم الدوران عزم الدوران | نيو مكسيكو | 180 | Normation155/max286 ، مع subpinion مع 37/max113 مؤهل | |
قوة المغزل | KW | 22 | 22 ، مع Sub-Spindle 10.8 | |
نوع تشاك | الهيدروليكية من خلال تشاك | الهيدروليكية من خلال تشاك | ||
حجم تشاك | بوصة | 8 " | 8 "، مع sub-spindlechuck 6" | |
معدل التغذية | سرعة عرضية سريعة على محور X | م/دقيقة | 30 | 30 |
سرعة عرضية سريعة على المحور و | م/دقيقة | 10 | 10 | |
سرعة عرضية سريعة على محور z | م/دقيقة | 30 | 30 | |
سرعة عرضية سريعة على محور Z1 | م/دقيقة | 25 | —— | |
محرك عزم الدوران على محور X | نيو مكسيكو | 16.7 | 16.7 | |
عزم الدوران محرك سيرفو على المحور و | نيو مكسيكو | 16.7 | 16.7 | |
محرك عزم الدوران على محور Z | نيو مكسيكو | 16.7 | 16.7 | |
عزم الدوران Subpinte Servomotor | نيو مكسيكو | —— | 8.34 | |
محرك عزم الدوران على محور Z1 | نيو مكسيكو | 8.9 | —— | |
رحلات X -axis | مم | 180 | 180 | |
رحلات المحور و | مم | 60-40 | 60-40 | |
Z رحلات z | مم | 570/810 | 560 | |
دعم | مم | 500 | ||
رحلة محور Z1 | مم | 620/860 | —— | |
دليل نوع نوع | الدليل الخطي الأسطوانة | |||
برج | نوع البرج | 12 تبرج أدوات نشر ما بعد (BMT55) | ||
حجم الأداة | مم | 25 × 25/φ40/er32 | ||
يزيل | نوع Atalde | مؤازرة قابلة للبرمجة | —— | |
نظير داخلي واستهلاك نظيره | MT5 | |||
جولة في ذيل | مم | 620/860 | ||
مصدر الطاقة | القوة الاسمية الكلية | كيفا | 43 | |
إجمالي الحالي المؤهل | A | 95 | ||
البعد | وزن الآلة | كجم | 4500/4820 | 4800 |
بُعد الآلة | l*w*h (مم) | 2790x1900x1940/ 3030x1900x1940 | 2790 × 1900 × 1940 |
إعدادات | 200msy (A2-8) | 200msy (A2-8) مع Sub-Huso | ||
قدرة الآلات | أقصى تأرجح على السرير | φ/مم | 560 | 560 |
أقصى توازن على الشريحة | φ/مم | 300 | 300 | |
أقصى طول للآلات | مم | 500 | 500 | |
الحد الأقصى للقطر | φ/مم | 85 | 85 | |
أقصى قطر الآلات | φ/مم | 350 | —— | |
محور مدمج | نوع رأس المغزل | GB59001 | A2-8 | A2-8 ، مع Sub-Spindle A2-5 |
ثقب المغزل | φ/مم | 86 | 86 ، مع Sub-Spindle 55 | |
سرعة المغزل | دورة في الدقيقة | 50-3000 | 50-3000 ، مع 50-3500 sub-husillo | |
وضع تغيير المغزل | محور مدمج | محور مدمج | ||
عزم الدوران عزم الدوران | نيو مكسيكو | Rate220 Max606 | تصنيف 200/MAX606 ، مع Subspindle Subsiped 37/MAX113 | |
قوة المغزل | KW | 26.5 | 26.5 ، مع Sub-Spindle 10.8 | |
نوع تشاك | الهيدروليكية من خلال تشاك | الهيدروليكية من خلال تشاك | ||
حجم تشاك | بوصة | 10 " | 10 "، مع sub-spindlechuck 6" | |
معدل التغذية | سرعة عرضية سريعة على محور X | م/دقيقة | 30 | 30 |
سرعة عرضية سريعة على المحور و | م/دقيقة | 10 | 10 | |
سرعة عرضية سريعة على محور z | م/دقيقة | 30 | 30 | |
سرعة عرضية سريعة على محور Z1 | م/دقيقة | 20 | —— | |
محرك عزم الدوران على محور X | نيو مكسيكو | 16.7 | 16.7 | |
عزم الدوران محرك سيرفو على المحور و | نيو مكسيكو | 16.7 | 16.7 | |
محرك عزم الدوران على محور Z | نيو مكسيكو | 16.7 | 16.7 | |
عزم الدوران Subpinte Servomotor | نيو مكسيكو | —— | 8.34 | |
محرك عزم الدوران على محور Z1 | نيو مكسيكو | 8.9 | —— | |
رحلات X -axis | مم | 180 | 180 | |
رحلات المحور و | مم | 60-40 | 60-40 | |
Z رحلات z | مم | 500 | 500 | |
دعم | مم | 650 | ||
رحلة محور Z1 | مم | 620 | ||
دليل نوع نوع | الدليل الخطي الأسطوانة | الدليل الخطي الأسطوانة | ||
برج | نوع البرج | 12 تبرج أدوات نشر ما بعد (BMT55) | 12 تبرج أدوات نشر ما بعد (BMT55) | |
حجم الأداة | مم | 25 × 25/φ40/er32 | 25 × 25/φ40/er32 | |
يزيل | نوع Atalde | مؤازرة قابلة للبرمجة | ||
نظير داخلي واستهلاك نظيره | MT5 | —— | ||
جولة في ذيل | مم | 620 | —— | |
مصدر الطاقة | القوة الاسمية الكلية | كيفا | 43 | 43 |
إجمالي الحالي المؤهل | A | 95 | 95 | |
البعد | وزن الآلة | كجم | 4800 | 5100 |
بُعد الآلة | l*w*h (مم) | 2790x1900x1940 | 2790 × 1900 × 1940 |
ضع في اعتبارك أن هذه المعلمة والمظهر تخضع للتغييرات دون إشعار مسبق ، شكرًا.
