CK1000 سرير مسطح Turnery CK1000 CNC لمحور طويل
| أقصى قطر الآلات: 850 مم |
| الحد الأقصى لطول الآلات: 1500 مم |
| حجم تشاك: 630φ/مم |
معلمات التفاصيل
عرض الفيديو
يعتمد هيكل السرير المسطح لتصميم دليل مستطيل من الصلابة العالية والحمل العالي. تم تحسين التصميم للأداء الديناميكي لسكة دليل مستطيلة أثناء الحركة. إنه مقاوم للتشوه ومقاومة الزلزال وعملية التشغيل أثناء القطع الثقيل. سلس. يتبنى صندوق المغزل الرئيسي ناقل حركة ثلاث سرعات المقابل وعزم دوران عالي. تصل نسبة السرعة المنخفضة إلى 1:23. يتبنى المحمل الرئيسي لصندوق المغزل محامل أسطوانية أسطوانية مزدوجة ومحامل التلامس الزاوي للدفع ثنائي الاتجاه ، والتي لها صلابة عالية واستقرار طويل المدى لدقة قطع قوية. تعتمد آلة الأدوات نظام تزييت مركزي تلقائي لتوفير إمدادات زيت منتظمة وكمية. يقوم موزع الزيت بضبط ضغط إمدادات الزيت وفقًا لمتطلبات الضغط الخاصة بأجزاء التشحيم المختلفة لضمان أن أي جزء تشحيم (مثل قضبان التوجيه ، والإدراج ، والمسامير ، والمكسرات وأزواج الاحتكاك الأخرى) يمكن أن يحصل على تزييت مناسب وإنشاء وظيفة التنبيه في نظام التشحيم.
1. آلة الأدوات لديها سرير مسطح متكامل ، مما يضمن الاستقرار الدقيق أثناء القطع الثقيل. تحتوي محاور X و Z على أدلة صلبة مستطيلة حمراء ، مناسبة لصيانة دقة ثقيلة وصيانة طويلة المدى.
2. يستخدم مربع المغزل ناقل حركة ذو سرعة ثلاثية مع نسبة 1:30. جنبا إلى جنب مع المحامل الثقيلة و servomotor ، فإنه يوفر عزم الدوران العالي والصلابة والدقة لقطع ثقيل مستمر.
3. يتم توصيل شابورد X/Z مباشرة بمسمار الكرة الدقيق من خلال أدوات التوصيل المتوسطة ، ويتم تثبيت البراغي في كلا الطرفين. يتم تحسين صلابة قاعدة التجميع لتقليل تشوه المسمار الناتج عن سرعة متكررة أو عالية أو قطع ثقيلة.
4. المخرطة لديها حماية دليل كامل. خزان المبرد وناقل الرقائق منفصلان عن الوحدة الرئيسية لمنع القطع الحراري من التأثير على الآلات. يمنع تصميم الحافة رقائق الحديد ومبرد من الرش أثناء قطع الضغط الثقيل والضغط العالي.

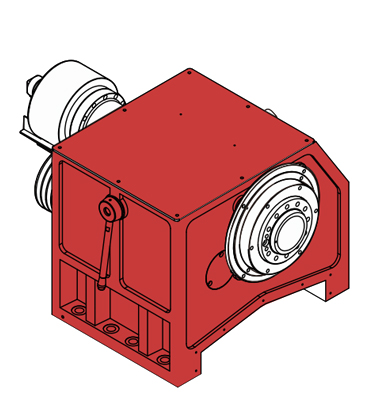

| مغزليجمع صندوق المغزل بين محامل الأسطوانة الأسطوانية المزدوجة ومحامل كرة الدفع ثنائية الاتجاه. يتيح المؤتمر الرئيسي ، الذي يتطابق مع التروس الثلاثة داخل المربع ، تغيير السرعة دون خطوات داخل كل ترس ، وتحقيق عزم الدوران العالي ، والصلابة العالية وضمان الدقة خلال القطع الثقيل الطويل. قوة المغزل: 15 كيلو وات ثقب المغزل المتدني: φ121 مم |
دليل مستطيلهيكل السرير المسطح مناسب للآلات عالية السرعة مع دقة وضع عالية. الدليل المستطيل الصلب لمحاور X و Z مناسب لقطع ثقيل ويضمن صلابة ودقة طويلة المدى عالية. السرعة السريعة لمحور x/z: 10/12m/min $ | ![]() |
عادةً ما تعمل مخرطة السرير المسطحة ، وتغيير العتاد ، مع التورتيلو الفهرس ، ومناسبة لمعالجة قطعة عمل الصمام ، مع معيار مع 4 أبراج كهربائية ، وهجوم مضاد يدوي.
معيار | خياري |
1. نظام التحكم المتقدم قiemens 808D | 1. Fanuc 0I-TF Plus نظام التحكم |
2. ل2-15 | 2. نظام التحكم المطلق GSK 988TA |
3 | 3. الهيدروليكي من خلال تشاك |
4. دليل تشاك 25 بوصة | 4. indexar chuck (مخصص وفقًا لشركة العمل) |
5. الكهرباء 4 بعد توريتا | 5. |
6. دليل مستطيل | 6. مقشدة البترول |
7. دليل الذيل |
إعدادات | CK1000 | ||
قدرة الآلات | أقصى تأرجح على السرير | φ/مم | 1000 |
أقصى توازن على الشريحة | φ/مم | 630 | |
أقصى طول للآلات | مم | 1500 | |
أقصى قطر الآلات | φ/مم | 850 | |
مغزل | نوع رأس المغزل | GB59001 | A2-15 |
سرعة المغزل | ص/دقيقة | Geara: 50-300 ؛ ب: 300-700 ؛ ج: 700-1000 | |
عزم الدوران مع تصنيف المغزل | نيو مكسيكو | 5000 | |
قوة المحرك الرئيسية | KW | 15 | |
ثقب المغزل | φ/مم | 121 | |
نوع تشاك | دليل تشاك | ||
حجم تشاك | بوصة | 25 | |
معدل التغذية | سرعة عرضية سريعة على محور X | م/دقيقة | 10 |
سرعة عرضية سريعة على محور z | م/دقيقة | 12 | |
محرك عزم الدوران على محور X | نيو مكسيكو | 18 | |
محرك عزم الدوران على محور Z | نيو مكسيكو | 22 | |
رحلات X -axis | مم | 500 | |
Z رحلات z | مم | 1600 | |
دليل نوع نوع | دليل مستطيل | ||
دليل العرض | مم | 600 | |
برج | نوع البرج | برج البريدي الرابع | |
حجم الأداة | مم | 40 × 40 | |
وقت التغيير | S | 1.5/902.4/1803.4/270 | |
دقة تحديد المواقع المتكررة من تبديل توريتا | مم | 0.008 | |
يزيل | نظير داخلي واستهلاك نظيره | MT6 | |
قطر الأوتالدي | φ/مم | 120 | |
رحلات المانجا Astro | مم | 200 | |
مصدر الطاقة | القوة الاسمية الكلية | كيفا | 26 |
إجمالي الحالي المؤهل | A | 54 | |
البعد | وزن الآلة | كجم | 9500 |
بُعد الآلة | L × W × H (مم) | 4300 × 2300 × 1950 |
ضع في اعتبارك أن هذه المعلمة والمظهر تخضع للتغييرات دون إشعار مسبق ، شكرًا.
