CDS100/CDS100M/CDS100P مخرطة سرير CNC مع المغزل الشديد هي أداة تصنيع متطورة مصممة لعمليات تحول الدقة في مجموعة متنوعة من تطبيقات التصنيع.
| أقصى قطر الآلات: 330 مم |
| الحد الأقصى لطول الآلات: 360 مم |
| حجم تشاك: 6 "بوصة |
معلمات التفاصيل
عرض الفيديو
تم تجهيز المخرطة بتقنية CNC (التحكم العددي للكمبيوتر) المتقدمة التي تسمح بالتحكم الدقيق في عملية الآلات ، مما يؤدي إلى زيادة الدقة والكفاءة. يحسن تصميم سرير الإمالة إخلاء الرقائق ويوفر سهولة الوصول إلى الشغل ، مما يزيد من الإنتاجية الإجمالية.
1. يستخدم المخرطة برج المؤازرة الهيدروليكي المتكامل مع دقة تحديد المواقع العالية ، ووقت تغيير الأداة السريعة ، والحد الأدنى من التشوه تحت القطع الثقيلة.
2. يتيح GuideWay الخطي التداول تشغيلًا عالي السرعة وعالي الكفاءة. إنه يقلل من الاحتكاك ، وتشوه درجة الحرارة ، ويعزز دقة المعالجة ، ويضمن استقرار دقة القطع على المدى الطويل.
3. يتم توصيل محركات المؤازرة X/Z مباشرة بالكرات الدقيقة من خلال توصيلات مرنة ، وتتم إصلاح البراغي في كلا الطرفين. يتم تحسين صلابة قاعدة التثبيت لتقليل تشوه المسمار الناجم عن وضع متكرر وعالي السرعة أو قطع ثقيلة .. يتم استخدام زوج من محامل التلامس الزاوية 60 درجة للسرعة ودقة عالية.
4. يتم ضبط الضغط الهيدروليكي عبر مقابض اللوحة مع عرض الاتصال الهاتفي ، مما يضمن تشغيل آمن ومريح.
5. يتم توفير حماية الكامل. يتم فصل خزان التبريد وناقل الرقائق عن الجهاز الرئيسي لضمان عدم تأثر دقة أداة الآلة بالحرارة الناتجة أثناء القطع.
تتوفر سلسلة CDS100 في متغيرات مختلفة - CDS100 و CDS100M و CDS100P - كل اجتماع متطلبات محددة:
1. CDS100: يوفر هذا النموذج إمكانيات تحول دقة قياسية وهي مناسبة لمجموعة متنوعة من مهام التصنيع. إنه يوفر دقة وموثوقية عالية ، مما يجعلها مثالية لتطبيقات الآلات العامة.
2. CDS100M: تم تصميم نموذج "M" لعمليات التصنيع عالية السرعة ، مما يوفر سرعات قطع أسرع وأوقات دورة أقصر. وهي مجهزة بميزات محسّنة لزيادة الإنتاجية في بيئات التصنيع المتطلب.
3. CDS100P: يركز نموذج "P" على التنوع والمرونة ، ويقدم ميزات قابلة للبرمجة وخيارات التخصيص لتناسب احتياجات المعالجة المختلفة. يمكن دمجها بسهولة في أنظمة الإنتاج الآلية لزيادة الكفاءة.
تتضمن الميزات الرئيسية لسلسلة CDS100 بناءًا صارمًا للاستقرار ، وسرعات مغزل عالية لإزالة المواد الفعالة ، وعناصر تحكم CNC سهلة الاستخدام للتشغيل البديهي. بالإضافة إلى ذلك ، فإنه يتميز بميزات أمان متقدمة لضمان حماية المشغلين أثناء التشغيل.
يتبنى السرير تصميمًا متكاملًا من سرير السكك الحديدية عالي الانخفاض ، مع بنية سميكة متعددة الجدران ومتعددة التجويف لضمان قدرات القطع الثقيلة. يتم تصوير السرير برمل راتنج عالي الجودة ، مع صلابة جيدة ، ومقاومة صدمة جيدة ، وإزالة رقاقة ناعمة.
تستخدم محامل المغزل محامل عالية الجودة وعالية الدقة ومغزل كهربائي متزامن مضاعف ، والذي يوفر عزم الدوران العالي والمستقر. تستخدم محامل صندوق المغزل محامل أسطوانية أسطوانية مزدوجة ومحامل التلامس الزاوي توجه مزدوج ، والتي توفر صلابة عالية. يتبنى تبديد الحرارة تصميمًا هيكليًا يقلل من التشوه الحراري للمغزل ، مما يتيح المغزل من الحفاظ على الاستقرار النسبي لمحور المغزل أثناء التشغيل طويل الأجل.
يتم توصيل محركات محور X و Z المحور مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة ، بدقة عالية. يتم إصلاح طرفي المسمار ، مما يحسن صلابة دعم مقعد الدعم ، إلى الحد الأدنى من تشويه المسمار الناجم عن تحديد المواقع عالية السرعة المتكررة والقطع الثقيل ، وتستخدم المحامل أزواج زاوية 60 درجة من محامل الدقة للمسامير ، ذات السرعة العالية ودقة عالية.
يعتمد النقل على أدلة المتداول الخطي المستوردة من تايوان لتلبية متطلبات السرعة العالية والكفاءة العالية ، وتقليل مقاومة الاحتكاك وارتفاع درجة الحرارة ، وتحسين دقة المعالجة ، وضمان الاستقرار طويل الأجل لدقة القطع المعالجة.
تم اعتماد برج المؤازرة الهيدروليكي عالي الارتقاء. من خلال تعويض تحسين نظام المؤازرة ، تتعاون مع المغزل المؤازر لتحقيق الارتباط متعدد المحاور ، والذي يمكن أن يكمل وضع المغزل ، والتنصت الصارم ، والطحن السطحي المنحني وغيرها من الوظائف ، وإثراء وظائف الأداة الآلية بشكل كبير ، وتحسين القدرة على التكيف مع الأداة الآلية ، وتلبية احتياجات المعالجة من مختلف الأجزاء.
بالإضافة إلى التحكم في البرنامج ، يمكن السيطرة على التثبيت والتمديد التخفيف والتلسكوبي للتشاك الهيدروليكي وأكمام الخلل ، وهو مريح وسريع. يعتمد ضبط الضغط الهيدروليكي على تشغيل دوار من نوع اللوحة ، وعرض الاتصال الهاتفي ، والتعديل الآمن والمريح.
تتبنى أداة الآلة نظام تزييت مركزي تلقائي ، مع إمدادات الزيت الموقوت والكمي. يقوم موزع الزيت بضبط ضغط إمدادات الزيت وفقًا لمتطلبات الضغط الخاصة بأجزاء التشحيم المختلفة لضمان أن أي أجزاء تزييت (مثل قضبان التوجيه ، والإدراج ، والمسامير ، والمكسرات وأزواج الاحتكاك الأخرى) يمكن تشحيمها بالكامل ، وتم تعيين وظيفة إنذار نظام التشحيم.
تتبنى مخرطة CNC المائلة CNC الحماية الكاملة للسكك الحديدية ، ويتم فصل صندوق التبريد وناقل الرقائق عن الماكينة الرئيسية لضمان عدم تأثر دقة أداة الآلة بالقطع الحراري.
تتمتع خزانة الوحدة الكهربائية للأدوات الآلية بأداء ختم جيد ومجهز بمكيف هواء خزانة كهربائية لضمان أن نظام CNC الخاص بأداة الآلة يعمل عادةً تحت درجة حرارة عالية وبيئة رطوبة عالية.
تم تجهيز مقاعد الحمل في مواقع السفر المتطرفة في الاتجاهات الإيجابية والسلبية للمحور بأجهزة مضادة للالتحاق بالمطاط لتوفير الحماية النهائية لزوج برغي الكرة المزدوج من تصادم الخسارة في ظل ظروف غير طبيعية.
تصميم المعادن الداخلية المحمية بالكامل وتصميم الصفائح الخارجية المغلقة بالكامل. أداة الآلة لا تشوه أو تهتز عند العمل. يتم تصنيع السكك الحديدية دليل الحماية الداخلية ، قضيب المسمار ، الجوز والمحمل من غطاء تلسكوبي من الفولاذ المقاوم للصدأ. من المريح إزالة الرقائق ورقائق الماكينة النظيفة.

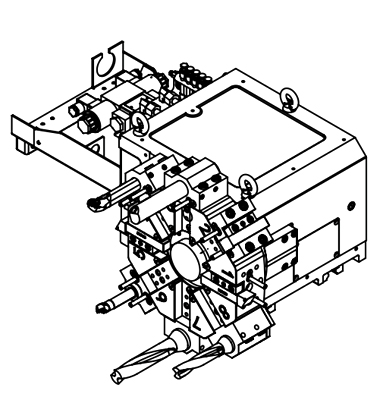

برج المؤازرة المتكاملةالبرج المتكامل لديه صلابة هيكلية عالية ووقت تغيير الأدوات القصيرة. هذه الميزات تقلل من انحراف دقة التجميع ، وتأكد من دقة أداة الآلة ، وتحسين كفاءة المعالجة. | ![]() |

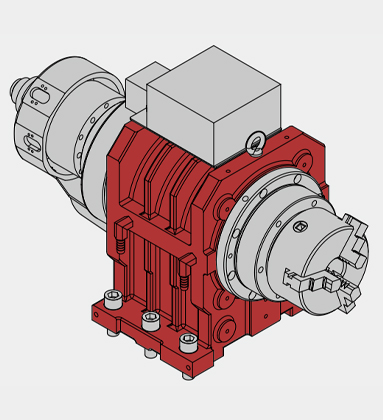

![]() | مغزل مدمجالدوران مدفوع بمحرك متزامن دائم عالي الكفاءة وعالي الأداء. بالإضافة إلى ذلك ، تم اعتماد محامل الأسطوانة القصيرة في الصفوف المزدوجة P4. يضمن هذا الإعداد دقة الدوران العالية والصلابة والاستقرار.سرعة المغزل: 5000 دورة في الدقيقة قوة المغزل: 12.3kw ثقب تفتق المغزل: ф56mm |

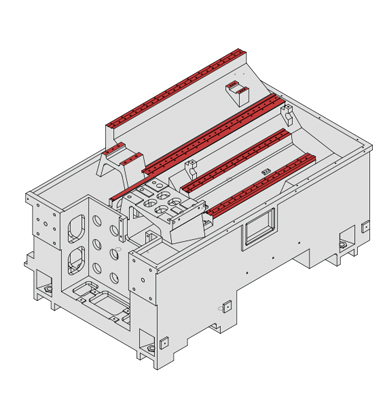

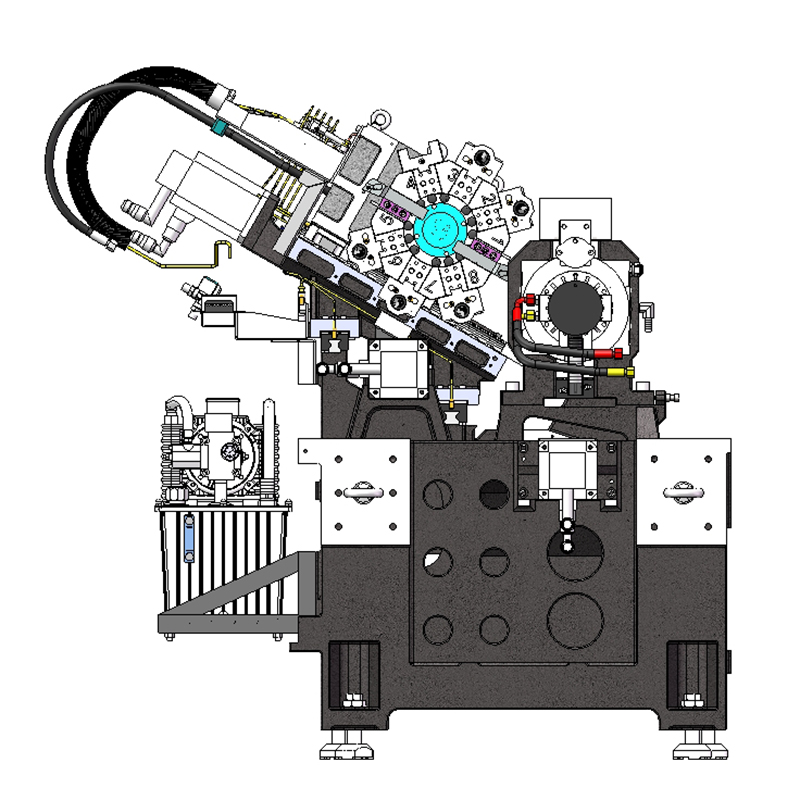

Guideway من السريريتبنى Guideay Bed بنية السكك الحديدية ذات الـ 30 درجة المستخدمة في أدوات الآلات على الطراز الياباني ، مما يضمن صلابة ودقة واستقرار الماكينة أثناء عمليات القطع الثقيلة. يتم دمج وحدة التحميل والتفريغ الآلي (اختياري) مع الجهاز ، مما يقلل بشكل كبير من مساحة الأرضية. X/Z-Axis Travel: 155/362mmx/z-axis السرعة السريعة للمرور: 25/30m/min | ![]() |
يعتمد سرير آلة 30 درجة ، صلابة عالية مع برج الأدوات الهيدروليكي 8 ، مع برج مغزل مدمج (أقصى سرعة مغزل 5000 دورة في الدقيقة) ، هيدروليكي من خلال تشاك ، وذاتية قابلة للبرمجة ، احتلال الأراضي الصغيرة ، مناسبة لعمود العمود القصيرة وتجهيز صفيحة.
معيار | خياري |
1. نظام التحكم الأساسي Siemens 828D | 1. Fanuc 0I-TF Plus نظام التحكم |
2. أ2-5 | 2. نظام التحكم المطلق GSK 988Tأ |
3. مغزل مدمج | 3. |
4. الهيدروليكي من خلال تشاك 6بوصة | 4. أuto Barfeeder |
5. أداة Post Tool Hydraulic Servo 8 | 5. مقشدة النفط |
6. سيرستوك قابلة للبرمجة | 6. ناقل الرقاقة |
7. |
|
إعدادات | CDS100 | ||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 450 |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 230 | |
أقصى طول للآلات | مم | 360 | |
أقصى قطر الآلات | φ/مم | 330 | |
قطر الحد الأقصى للشريط | φ/مم | 45 | |
مغزل مدمج | نوع رأس المغزل | GB59001 | A2-5 |
المغزل ثقب تفتق | φ/مم | 56 | |
نطاق سرعة المغزل | ص/دقيقة | 50-5000 | |
وضع تحول المغزل | مغزل مدمج | ||
عزم الدوران عزم الدوران | ن · م | تصنيف 39 | |
قوة المغزل | KW | 12.3 | |
نوع تشاك | الهيدروليكية من خلال تشاك | ||
حجم تشاك | بوصة | 6 " | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 25 |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 30 | |
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 6 | |
عزم الدوران سيرفو على المحور z | ن · م | 6 | |
عزم الدوران المحرك سيرفو على المحور Z1 | ن · م | 4 | |
سافر المحور السيني | مم | 155 | |
سافر المحور z | مم | 362 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | ||
برج | نوع برج | تبرج الأداة الهيدروليكية 8 | |
حجم الأداة | مم | 20 × 20/φ25 | |
Tailstock | نوع tailstock | سيرفو قابل للبرمجة | |
السفر لذيذ | مم | 360 | |
تفتق داخلي لأكمام خلفي | MT4 | ||
مصدر الطاقة | القوة الإجمالية | كيفا | 20 |
إجمالي التصنيف الحالي | A | 52 | |
البعد | وزن الآلة | كجم | 2400 |
بُعد الآلة | l*w*h (مم) | 1940 × 1370 × 1710 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
إعدادات | CDS100M | ||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 450 |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 280 | |
أقصى طول للآلات | مم | 170 | |
أقصى قطر الآلات | φ/مم | 260 | |
قطر الحد الأقصى للشريط | φ/مم | 45 | |
مغزل مدمج | نوع رأس المغزل | GB59001 | A2-5 |
المغزل ثقب تفتق | φ/مم | 56 | |
نطاق سرعة المغزل | ص/دقيقة | 50-5000 | |
وضع تحول المغزل | مغزل مدمج | ||
عزم الدوران عزم الدوران | ن · م | تصنيف 39 | |
قوة المحرك الرئيسية | KW | 12.3 | |
نوع تشاك | الهيدروليكية من خلال تشاك | ||
حجم تشاك | بوصة | 6 " | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 25 |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 25 | |
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 6 | |
عزم الدوران سيرفو على المحور z | ن · م | 6 | |
عزم الدوران المحرك سيرفو على المحور Z1 | ن · م | 4 | |
سافر المحور السيني | مم | 155 | |
سافر المحور z | مم | 285 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | ||
برج | نوع برج | 12 أداة تبرج أداة مدفوعة الأداة (BMT40) | |
حجم الأداة | مم | 20 × 20/φ25/er20 | |
Tailstock | نوع tailstock | سيرفو قابل للبرمجة | |
السفر لذيذ | مم | 390 | |
قطر الأكمام | φ/مم | 65 | |
تفتق داخلي لأكمام خلفي | MT4 | ||
مصدر الطاقة | القوة الإجمالية | كيفا | 20 |
إجمالي التصنيف الحالي | A | 52 | |
البعد | وزن الآلة | كجم | 2450 |
بُعد الآلة | l*w*h (مم) | 2040 × 1370 × 1710 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
إعدادات | CDS100P | ||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 500 |
الحد الأقصى للتأرجح على الشريحة | φ/مم | 180 | |
أقصى طول للآلات | مم | 330 | |
أقصى قطر الآلات | φ/مم | 180 | |
قطر الحد الأقصى للشريط | φ/مم | 45 | |
مغزل مدمج | نوع رأس المغزل | GB59001 | A2-5 |
المغزل ثقب تفتق | φ/مم | 52 | |
نطاق سرعة المغزل | ص/دقيقة | 50-5000 | |
وضع تحول المغزل | مغزل مدمج | ||
عزم الدوران عزم الدوران | ن · م | تصنيف 39 | |
قوة المغزل | KW | 12.5 | |
نوع تشاك | الهيدروليكية من خلال تشاك | ||
حجم تشاك | inch | 6 " | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 25 |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 25 | |
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 6 | |
عزم الدوران سيرفو على المحور z | ن · م | 6 | |
عزم الدوران المحرك سيرفو على المحور Z1 | ن · م | 4 | |
سافر المحور السيني | مم | 370 | |
سافر المحور z | مم | 410 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | ||
برج | نوع برج | نوع العصابة | |
حجم الأداة | مم | 20 × 20/φ25 | |
Tailstock | نوع tailstock | لا لذيذ | |
السفر لذيذ | مم | —— | |
تفتق داخلي لأكمام خلفي | —— | ||
مصدر الطاقة | القوة الإجمالية | كيفا | 20 |
إجمالي التصنيف الحالي | A | 52 | |
البعد | وزن الآلة | كجم | 2200 |
بُعد الآلة | l*w*h (مم) | 1940 × 1370 × 1710 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
