C5075/C5075B آلة المخرطة الأفقية للقطع الثقيل

يتبنى هيكل السرير المسطح تصميمًا عالي الدقة ، دليل مستطيل عالي التحميل. يتم تحسين الأداء الديناميكي لسكة الدليل المستطيلة أثناء التشغيل. إنه مضاد للشباك ومضاد للتهوية أثناء القطع الثقيل. عملية المعالجة مستقرة ، ودقة المعالجة أعلى ، وهناك المزيد من النهاية الجيدة.

أقصى قطر الآلات: 450 مم

الحد الأقصى لطول الآلات: 720 مم

حجم تشاك: 10 "بوصة

  • معلمات التفاصيل

  • عرض الفيديو

C5075 سلسلة مقدمة آلة المخرطة الأفقية

1. x/z-axis motors متصلة مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة ، وتتم إصلاح البراغي في كلا الطرفين. يتم تحسين صلابة قاعدة التثبيت لتقليل تشوه المسمار الناتج عن وضع متكرر وعالي السرعة أو القطع الثقيلة. يتم استخدام زوج من محامل دقة التلامس الزاوية 60 درجة للسرعة والدقة العالية.
2. المخرطة لديها حماية توجيه كاملة. يتم فصل خزان المبرد وناقل الرقائق عن الوحدة الرئيسية لمنع القطع الحراري من التأثير على دقة الآلات.
3. تصميم الحافة يمنع رقائق الحديد والبرودة من الرش أثناء القطع الثقيلة ورش الضغط العالي.
4 تم تبسيط ناقل الرقائق الاختيارية وله إزالة رقاقة سلس. إنه مضغوط وفعال وآمن وموثوق ويعمل مع ضوضاء منخفضة ، وهو مزود بحماية الحمل الزائد.

الخصائص الهيكلية الأساسية للأدوات الآلية

1 سرير آلة

يتبنى هيكل السرير المسطح تصميم الصلابة العالية والرشيدات المستطيلة ذات الحمل العالي ، المحسّن للأداء الديناميكي للأرشيد المستطيلة في الخط المتحرك ، ومضاد للتكوين ، ومضاد للتهوية في القطع الثقيلة ، وعملية تصنيع ناعمة ، ودقة أعلى للآلات ، وأفضل الانتهاء.

2 مربع المغزل

يأخذ صندوق المغزل ناقل حركة ثلاث سرعات المقابل ، عزم الدوران العالي. يتبنى صندوق المغزل المحامل محامل أسطوانية أسطوانية مزدوجة ومحامل التلامس الزاوي ثنائية الاتجاه لتتناسب مع صلابة عالية ، واستقرار طويل الأجل لدقة القطع الثقيلة.

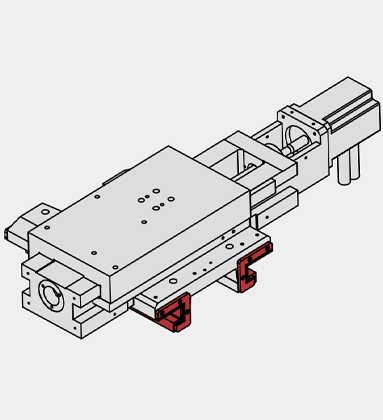

3 نظام التغذية

يتم توصيل محركات Servo X و Z مباشرة بمسمار الكرة الدقيق من خلال توصيلات مرنة ، بدقة عالية. يتم إصلاح كلا طرفي المسمار ، مما يحسن صلابة دعم قاعدة الدعم ويمنع الموضع المتكرر عالي السرعة بشكل متكرر ويتجنب تشويه المسمار الناجم عن القطع الثقيل. يتم تقليل التشوه إلى الحد الأدنى ، وتعتمد المحامل زوجًا من المحامل الدقيقة مع ملامسة زاوية 60 درجة مخصصة للمسمار ، مع سرعة عالية ودقة عالية.

4 شريحة وبرج

تعتمد النقل في الأداة الآلية تصميمًا مستطيلًا للسكك الحديدية وحامل أدوات 4-station عالية الجودة وعالية الارتباط. المنتجات المصنعة ذات جودة جيدة وكفاءة عالية المعالجة.
يتم تحسين صلابة الدوران والأداء الديناميكي للنقل الأوسط لتحسين عمر الخدمة وتحويل صلابة أداة الآلة عند معالجة أجزاء جسم الصمام.

5 نظام هيدروليكي

بالإضافة إلى التحكم في البرنامج ، يمكن التحكم في التثبيت والخففة للتشاك الهيدروليكي وتوسيع وتقلص غلاف Tailstock عن طريق دواسة القدم ، وهو مريح وسريع.
يعتمد ضبط الضغط الهيدروليكي على عملية تويست من نوع اللوحة وشاشة الاتصال ، مما يجعل التعديل آمنًا ومريحًا.

6 جهاز تزييت

تتبنى أداة الآلة نظام تزييت مركزي تلقائي لتزويد الزيت بانتظام وكمي. يقوم موزع الزيت بضبط ضغط إمدادات الزيت وفقًا لمتطلبات الضغط الخاصة بأجزاء التشحيم المختلفة لضمان أن أي أجزاء تشحيم (مثل قضبان التوجيه ، والإدراج ، والمسامير ، والمكسرات وأزواج الاحتكاك الأخرى) يمكن أن تحصل على الزيت.
تزييت مناسب وضبط وظيفة إنذار نظام التشحيم.

7 نظام تبريد

تتبنى مخرطة CNC المائلة CNC حماية السكك الحديدية الكاملة ، ويتم فصل صندوق التبريد وناقل الرقائق عن الماكينة الرئيسية لضمان عدم تأثر دقة أداة الآلة بالقطع الحراري.

8 نظام كهربائي

تحتوي خزانة الوحدة الكهربائية لأداة الماكينة على ختم جيد ومجهز بمكيف الهواء لضمان التشغيل العادي لنظام CNC في بيئة درجات الحرارة العالية وذاتية الأداة الآلية.

9 تدابير متطرفة لمكافحة الاكتساب

تم تجهيز مقاعد الحمل في مواقع السفر القصوى في الاتجاهات الإيجابية والسلبية للعمود بأجهزة مخزن للمطاط وأجهزة مضادة للإنقراض لتوفير الحماية النهائية لزوج برغي الكرة المزدوج من التأثيرات الضارة في ظل ظروف غير طبيعية.

10 حماية السلامة

تصميم الصفائح المعدنية الداخلية الواقية بالكامل ، وتصميم الصفائح الخارجية المحاطة بالكامل. سمك الصفائح المعدنية لا يقل عن 2 مم.
عندما تعمل أداة الماكينة ، لن تشوه أو تهتز. يتم استخدام حراس التلسكوبي الفولاذ المقاوم للصدأ لقضبان التوجيه وقضبان المسمار والمكسرات والمحامل في الحماية الداخلية. من السهل إزالة وتنظيف رقائق الآلة.



الأجزاء الرئيسية من الأفقي آلة مخرطة

مغزل


يجمع صندوق المغزل بين محامل الأسطوانة الأسطوانية القصيرة في الصفوف المزدوجة ومحامل كرة الدفع ثنائية الاتجاه. يتيح محرك المؤازرة الرئيسي ، المقترن بالتروس الثلاثة داخل الصندوق ، تغيير السرعة بدون خطوة داخل كل ترس ، وتحقيق عزم الدوران العالي ، والصلابة العالية ، وضمان الدقة أثناء القطع الثقيلة على المدى الطويل.
قوة المغزل: 7.5kw
ثقب تفتق المغزل: ф86mm

إرشادات مستطيلة


هيكل السرير المسطح مناسب للآلات عالية السرعة مع دقة وضع عالية. يعد Guideway الصلب المستطيل من محاور X و Z مناسبة للقطع الثقيل ويضمن صلابة عالية ودقة القطع طويلة الأجل.
X/Z-Axis Travel: 290/750mm
X/z-axis السرعة السريعة: 16/16m/min

CNC أفقي ميزات سلسلة المخرطة C5075

مخرطة السرير المسطحة ، تحول العتاد ، معتاد مع تشاك يدوي ، كهربائي 4 post turret ، GuideMay مستطيل ، وذيذ يدوي ، مناسب لعمود العمود الطويل الثقيلة وتجهيز لوحة الصفيحة.

C5075b قياسي مع محرك المؤازرة ، تشاك يدوي ، كهربائي 4 post turret ، و tailstock اليدوي.

معيار

خياري

1. نظام التحكم المتقدم Siemens 808D

1. Fanuc 0I-TF Plus نظام التحكم

2. أ2-8

2. نظام التحكم المطلق GSK 988TA

3

3. الهيدروليكي من خلال تشاك 8بوصة

4. يدوي تشاك 10 بوصة

4. هيدروليكية لا شيء من خلال تشاك 10 بوصة

5. يدوي لذيذ

5. خلفي هيدروليكي

6. الكهرباء 4 بعد البرج

6. Pragatibtp63 Electric 8 Tool Post برج

7

7. شريط التغذية Auto Bar

8. مقشدة النفط

أفقي مواصفات سلسلة آلة C5075

إعدادات C5075 C5075-B
قدرة الآلات الحد الأقصى للتأرجح على السرير φ/مم 500 500
الحد الأقصى للتأرجح على الشريحة φ/مم 400 400
الحد الأقصى للآلات lenght مم 720 720
أقصى قطر الآلات φ/مم 450 450
مغزل نوع رأس المغزل GB59001 A2-8 A2-8
المغزل ثقب تفتق φ/مم 86 86
نطاق سرعة المغزل ص/دقيقة 10-200 ؛ 200-600 ؛ 600-1100 50-2000
وضع تحول المغزل العتاد سيرفو
عزم الدوران عزم الدوران ن · م 1600 110
قوة المحرك الرئيسية KW 7.5 7.5
نوع تشاك يدوي تشاك يدوي تشاك
حجم تشاك inch 10 10
معدل التغذية سرعة اجتياز سريعة على المحور السيني م/دقيقة 16 16
سرعة اجتياز سريعة على المحور z م/دقيقة 16 16
عزم دوران محرك المؤازرة على المحور السيني ن · م 7.5 7.5
عزم الدوران سيرفو على المحور z ن · م 7.5 7.5
سافر المحور السيني مم 290 290
سافر المحور z مم 750 750
نوع Guideway GuideDay مستطيلة GuideDay مستطيلة
Turret نوع برج الكهربائية 4 بعد البرج الكهربائية 4 بعد البرج
وقت تبديل البرج دقيقة 1.5/90 ؛ 2.4/180 ؛ 3.4/27C 1.5/90 ؛ 2.4/180 ؛ 3.4/27C
دقة تحديد المواقع المتكررة لنقل البرج مم 0.008 0.008
حجم الأداة مم 25 × 25 25 × 25
Tailstock نوع tailstock مانوا يدوي
قطر الأكمام φ/مم 75 75
سفر الأكمام مم 200 200
تفتق داخلي لأكمام خلفي MT5 MT5
مصدر الطاقة القوة الإجمالية كيفا 13 13
إجمالي التصنيف الحالي A 25 25
البعد وزن الآلة كجم 3210 3210
بُعد الآلة L × W × H (مم) 2660 × 1470 × 1780 2660 × 1470 × 1780

يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.

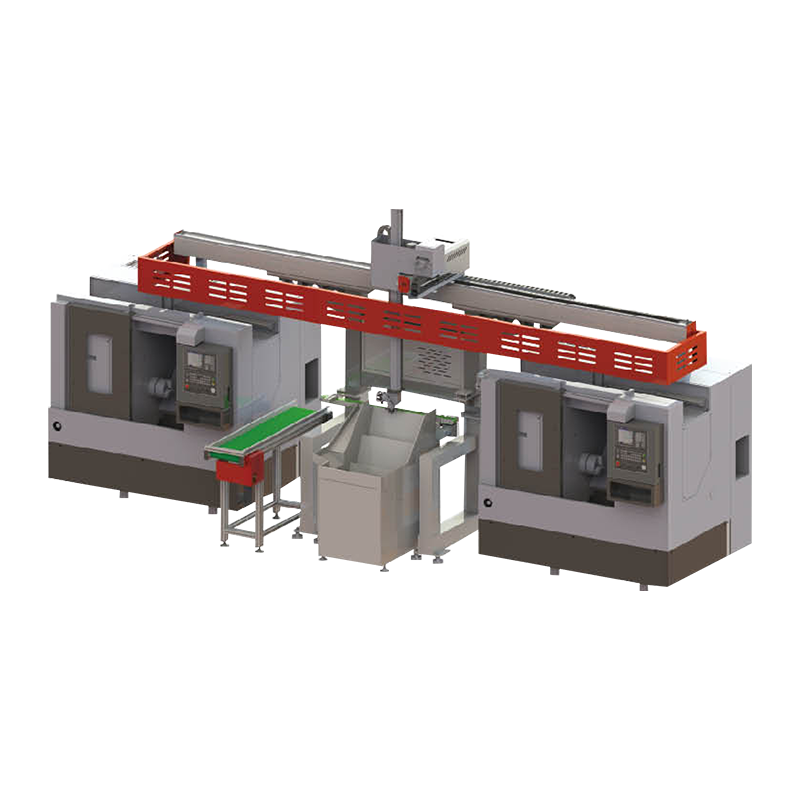

أداة التداخل

C5075 CNC أفقي تطبيق آلة المخرطة
