تعتمد مخرطة الدوران العمودي DVT300 مع المغزل المزدوج والأبراج المزدوجة على سنوات عديدة من الخبرة في إنتاج المخرطة الرأسية. استوعب مصنعنا التكنولوجيا المتقدمة لأدوات الآلات المماثلة في المنزل والخارج واعتمد محرك مغزل مزدوج ومزدوج مقلوب ومزدوج لتبسيط قطع العمل التقليدية. تقلل إجراءات المعالجة الأمامية والخلفية بشكل كبير من متطلبات القوى العاملة وجعل معالجة الشغل بشكل أسرع وأكثر دقة.
| أقصى قطر الآلات: 300 مم |
| أقصى ارتفاع للآلات: 400 مم |
| حجم تشاك: 8 بوصة |
معلمات التفاصيل
عرض الفيديو
يمكن أن تحل مغزل بنية المغزل المستقيمة والمقلوبة لأداة الماكينة محل وظيفة الذراع الميكانيكي ومواد المشبك مباشرة ، وبالتالي تحقيق وظيفة التحميل التلقائي. يمكن لرسو المغزل المزدوج أن يدرك بسهولة وظيفة تحول الشغل والحفاظ على دقة التمشيدية الجيدة. يحتوي هذا النموذج على تصميم هيكلي متقدم ، ودرجة عالية من الأتمتة ، ودقة المعالجة الجيدة ، والاحتفاظ بالدقة العالية. يمكن أن تحول العديد من الخيوط والأقواس والأقماع والأسطح المنحنية الداخلية والخارجية للجسم الدوار ، ويمكن أن تلبي سرعة القطع عالية السرعة للمواد المعدنية الحديدية وغير الحديدية. يحتاج. يستخدم بشكل أساسي لمعالجة قطع العمل الكبيرة والثقيلة ذات الأبعاد الشعاعية الكبيرة الأبعاد المحورية الصغيرة نسبيًا والأشكال المعقدة. مثل الخيوط ، والأقواس من الأقراص المختلفة ، والعجلات ، والأكمام ، وقطع العمل العمود ، والأسطح المنحنية الداخلية والخارجية ، وجوه النهاية ، والأخاديد ، وما إلى ذلك من الجسم الدوار. يمكن أيضًا تثبيت الأجهزة الإضافية للطحن ، والحفر ، وغيرها من المعالجة ، والتي هي مناسبة لمعالجة قطع الغيار في المحركات ، والصمامات ، والسيارات ، والدراجات النارية ، والمحامل ، ومضخات المياه ، وغيرها من الصناعات.
1. المبني على التقنيات المتطورة في الداخل والخارج ، المخرطة العمودية ذات الوضع المزدوج DVT3OO هي اقتصادية وفعالة وتوفير الطاقة وصديقة للبيئة ، وهو الخيار الأول لتصنيع القرص المعقد وقطع غيار العمود القصيرة في السيارات ، ومضخة المياه ، والمحرك ، وغيرها من الصناعات.
2. يتبنى هذا الجهاز غنيًا خطيًا للخدمة الشاقة الممتدة ، والذي يمتلك صلابة جيدة ، وأداء استجابة ديناميكية ، والاحتفاظ بالدقة الجيدة ، وحياة خدمة طويلة.
3. يمكن لهذا الجهاز تحويل الخيوط المختلفة والأقواس والأقماع والأسطح المنحنية الداخلية والخارجية للأجزاء الدوارة. يمكن أن تفي أيضًا بمتطلبات السرعة لقطع المواد المعدنية الحديدية وغير الحديدية.
4- يستخدم هذا الماكينة بشكل أساسي لتصنيع قطع العمل الكبيرة والثقيلة ذات الأبعاد الشعاعية الكبيرة ، والأبعاد المحورية الصغيرة ، والأشكال المعقدة. يمكن تثبيت أجهزة إضافية للطحن أو الطحن.

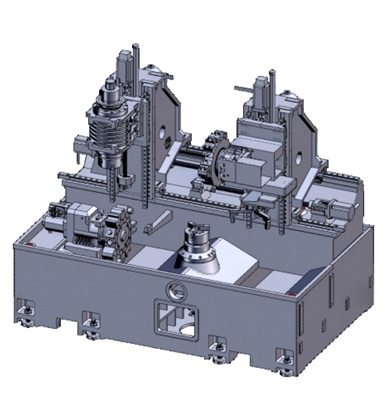

![]() | ميزات السرير1. السرير يتميز بامتصاص صدمات ممتاز بسبب بناء الحديد الزهر العالي قوة. 2. إحدى ميزات السرير البارزة هي فتحة تفريغ الرقاقة الكبيرة بزاوية عريضة ، والتي تتبدد بشكل فعال قطع الحرارة. 3. السرير يتميز ببنية صلبة والاحتفاظ بدقة جيدة ، وذلك بفضل تحليل العناصر المحدودة (FEA) وتخطيط الأضلاع المناسب. |

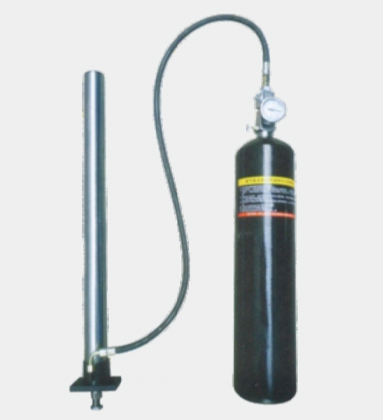

نظام توازن النيتروجين1. يتم استخدام النيتروجين عالي الضغط في المجمع لتحقيق التوازن بين وزن الشريحة ، والذي يتيح للآلات عالية السرعة وعالية الدقة ، ويقلل من حمل محرك المؤازرة ، ويحافظ على دقة الماكينة على المدى الطويل. 2. لا يتطلب الموازن أي نظام طاقة ، وهو توفير للطاقة وصديق للبيئة. | ![]() |
![]() | مغزل وحدة متكاملة عالية الأداء1. الدوران المدمج للوحدة المتكاملة تلبي مطالب أداة الآلة للصلابة والسرعة والدقة في وقت واحد. 2. مع وجود فجوة 0.02 مم من سرير الماكينة ومنطقة اتصال كبيرة ، يتميز المغزل بصلابة عالية وامتصاص صدمة جيد. 3. المغزل لديه ختم ضيق ضد الأشياء الخارجية ، مما يضمن تشغيل مستقر في ظروف الآلات القاسية. سرعة المغزل: 4000 دورة في الدقيقة قوة المغزل: 22kw |
يمكن أن تحل مغزل هيكل المغزل المستقيم والمقلوب في DVT300 محل وظيفة الذراع الميكانيكية لمشبك المادة مباشرة ، مما يحقق وظيفة التغذية التلقائية. يمكن لرسو اثنين من المغزل بسهولة تحقيق وظيفة تقليب الشغل والحفاظ على دقة التمشيط الجيدة.
يمكن أن تحول العديد من الخيوط والأقواس والأقماع والأسطح الداخلية والخارجية للأجسام الدوارة ، وتلبية متطلبات السرعة للقطع العالي السرعة للمواد الحديدية وغير الحديدية.
إذا تم تجهيزه ببرج المؤازرة الهيدروليكية ، يمكن أن يعمل DVT300 من أجل قطع عمل كبيرة وثقيلة ذات أبعاد شعاعية كبيرة ولكن أبعاد محورية صغيرة نسبيًا وأشكالًا معقدة ، مثل الخيوط ، والأقواس ، والأسطح الداخلية والخارجية ، وتحول الوجوه ، وتهدئًا من الأقراص ، والأعلاف ، والفواصل ، والخداع.
إذا تم تجهيزها بأبراج الأدوات 12 التي تحركها 12 ، فيمكن أن تعمل DVT300 من أجل طحن وحفر المحركات والصمامات والسيارات والدراجات النارية والمحامل ومضخات المياه وما إلى ذلك.
معيار | خياري |
1. نظام التحكم الأساسي Siemens 828D | 1. Fanuc 0I-TF Plus نظام التحكم |
2. أ2-8 | 2. نظام التحكم المطلق GSK 988TA |
3 | 3. أداة صمامات هيدروليكية 12 |
4. هيدروليكية لا شيء من خلال تشاك 8 بوصة | 4. مقشدة النفط |
5. 12 TOURT TOURRET (BMT65) | 5. رقاقة ناقل |
6. لا لذيذ | |
7. |
إعدادات | DVT300 | ||
قدرة الآلات | الحد الأقصى للتأرجح على السرير | φ/مم | 450 |
أقصى ارتفاع للآلات | مم | 400 | |
أقصى قطر الآلات | φ/مم | 300 | |
المغزل المؤازرة | نوع المغزل | GB59001 | A2-6 |
نطاق سرعة المغزل | ص/دقيقة | 50-4000 | |
وضع تحول المغزل | سيرفو | ||
قوة المحرك الرئيسية | KW | 17 | |
نوع تشاك | هيدروليكية لا شيء من خلال تشاك | ||
حجم تشاك | بوصة | 8 " | |
معدل التغذية | سرعة اجتياز سريعة على المحور السيني | م/دقيقة | 25 |
سرعة اجتياز سريعة على المحور z | م/دقيقة | 25 | |
عزم دوران محرك المؤازرة على المحور السيني | ن · م | 15 | |
عزم الدوران سيرفو على المحور z | ن · م | 10 | |
X1-AXIS Travel | مم | 1200 | |
سفر x2 محور | مم | 750 | |
Z1/Z2-Axis Travel | مم | 450/450 | |
نوع Guideway | ROLLER LILERAY GUIDEDAY | ||
برج | نوع برج | 12 TOURT TOURRET POST DRIVER (BMT65) | |
أدوات الدوران/حجم الشريط الممل | مم | 25 × 25/φ40/er32 | |
مصدر الطاقة | القوة الإجمالية | كيفا | 36 |
إجمالي التصنيف الحالي | A | 73 | |
البعد | وزن الآلة | كجم | 10000 |
بُعد الآلة | L × W × H (مم) | 2900 × 2500 × 2600 | |
خياري | نوع برج | برج الأداة الهيدروليكي 12 أداة منشور | |
أدوات الدوران/حجم الشريط الممل | مم | 25 × 25/φ40 |
يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.
