لماذا أصبحت مخارط CNC ذات القاعدة المسطحة مرة أخرى الخيار الجيد لعمليات القطع الثقيلة؟

في السنوات الأخيرة، مدفوعًا بالطلب المتزايد على تصنيع مكونات كبيرة جدًا عبر القطاعات الصناعية الثقيلة - مثل مغازل توربينات الرياح، ودوارات الطاقة النووية، والأعمدة المرفقية البحرية الكبيرة، وآلات التعدين - مخارط CNC مسطحة (على وجه التحديد، مخارط CNC ذات الطبقة المسطحة الثقيلة ) تعود بقوة إلى مركز الصدارة في عمليات القطع للخدمة الشاقة، وذلك بفضل صلابتها الاستثنائية وقدرتها الهائلة على تحمل الأحمال وقدرات القطع العميقة الجيدة.

إعادة تقييم "السرير المسطح": فئة من الأدوات الآلية تم الاستهانة بها

في عالم مخارط CNC ، لقد كان الهيكل المائل مفضلًا منذ فترة طويلة بسبب سهولة إخلاء الرقائق ودرجة عالية من الأتمتة، ويحتل موقعًا مهيمنًا - خاصة في السيناريوهات التي تتضمن التشطيب الدقيق والإنتاج الضخم للأجزاء الصغيرة والمتوسطة الحجم. ومع ذلك، تبقى حقيقة لا يمكن إنكارها: في حين أن الزاوية المائلة لهيكل القاعدة المائلة تسهل جريان الرقاقة، فإنها تفرض بطبيعتها قيودًا على كل من صلابتها الهيكلية والقطر الكبير لقطع العمل التي يمكنها استيعابها.

عندما تتجاوز أقطار قطع العمل φ500mm وتتجاوز الأوزان 1 طن، تبدأ القيود الكامنة في مخارط القاعدة المائلة في الظهور. في هذا المنعطف بالتحديد، تظهر المزايا الهيكلية لمخارط CNC ذات القاعدة المسطحة - على وجه التحديد، مخارط CNC ذات القاعدة المسطحة للخدمة الشاقة - في المقدمة.

تعريف مخارط CNC ذات الفرشة المسطحة

أ مخرطة CNC مسطحة (يشار إليها أيضًا باسم آلة الخراطة CNC ذات القاعدة المسطحة أو مخرطة CNC الأفقية للخدمة الشاقة) يتم تعريفها على أنها مخرطة CNC يتم فيها ترتيب الأسطح التوجيهية لسرير الماكينة أفقيًا. يسير السرج وعمود الأداة أفقيًا، بينما يتم تثبيت غراب الرأس في أحد طرفي السرير؛ إنه يمثل التطور الحديث المعتمد على CNC للمخرطة الأفقية التقليدية.

على النقيض من المخارط ذات القاعدة المائلة، تعطي المخارط ذات القاعدة المسطحة الأولوية للصلابة الهيكلية الشاملة، والقدرة على تثبيت قطع العمل ذات القطر الكبير بشكل آمن، والقدرة على تحمل قوى القطع الهائلة. وبالتالي، فقد برز هذا التصميم باعتباره التكوين الهيكلي السائد ضمن القطاع المتخصص لمخارط CNC ذات القاعدة المسطحة شديدة التحمل.

القاعدة المسطحة مقابل القاعدة المائلة: مقارنة شاملة في سيناريوهات القطع للخدمة الشاقة

أs clearly evident from the table above, when dealing with heavy-duty workpieces characterized by large diameters, high hardness, and substantial machining allowances, heavy-duty flat-bed CNC lathes possess distinct structural advantages. They are by no means replaceable by simple upgrades to slant-bed lathes.

أربعة محركات رئيسية: تغذية الطلب المتجدد على مخارط CNC ذات القاعدة المسطحة

النمو الهائل في صناعة طاقة الرياح

أs global carbon neutrality goals advance, the installed capacity for wind power generation continues to climb. Core wind power components—such as main shafts, flanges, and hubs—typically feature diameters exceeding φ1000mm and weigh several tons, or even over ten tons; furthermore, they demand extremely high standards for roundness and surface finish. Such components naturally constitute the core application scenario for heavy-duty flat-bed CNC lathes.

لنأخذ على سبيل المثال الشركة المصنعة لتوربينات الرياح المحلية: يزن العمود الرئيسي الفارغ لتوربينات الرياح 8 أطنان، مع السماح بتصنيع أكثر من 60 ملم. وهذا يضع متطلبات صارمة للغاية على قدرة تحمل قوة القطع للأداة الآلية وصلابة السرير. إن مخارط CNC القياسية غير قادرة ببساطة على التعامل مع مثل هذه المهام؛ وبالتالي، تظهر مخارط CNC ذات القاعدة المسطحة للخدمة الشاقة باعتبارها الخيار الوحيد القابل للتطبيق.

الطلب من قطاعات تصنيع المعدات النووية والبتروكيماوية

المكونات الأساسية - مثل أوعية ضغط المفاعل النووي، وألواح أنابيب مولد البخار، وألواح أنابيب المبادلات الحرارية البتروكيماوية كبيرة الحجم - غالبًا ما تتميز بأقطار معالجة تتجاوز φ1500 مم وتخضع لمتطلبات صارمة للغاية فيما يتعلق بالدقة والسلامة. إن المخارط المسطحة CNC للخدمة الشاقة، التي تستفيد من أنظمة المغزل عالية الصلابة وطرق التوجيه الهيدروستاتيكي/الدرفلة الدقيقة، قادرة على تلبية متطلبات المعالجة فائقة الدقة لهذه المكونات ذات القيمة المضافة العالية.

المشتريات واسعة النطاق في آلات التعدين والبناء

تمثل المكونات الموجودة في آلات التعدين - مثل البراميل، ومحامل الدوران الكبيرة، وبراميل الرفع - بالإضافة إلى تلك الموجودة في آلات البناء - مثل براميل الأسطوانات الهيدروليكية الكبيرة والأقراص الدوارة - المعاقل التقليدية للمخارط المسطحة CNC للخدمة الشاقة. بفضل الزخم المستمر لـ "ازدهار البنية التحتية" والطلب المتزايد على الموارد المعدنية، يستمر حجم شراء الأدوات الآلية داخل هذا القطاع المحدد من السوق في التوسع.

النمو القائم على التعافي في المعدات البحرية والبحرية

يمكن للمكونات واسعة النطاق للسفن البحرية - مثل أعمدة الكرنك، وأعمدة المروحة، وأنابيب المؤخرة - أن تصل أطوالها إلى عدة أمتار وأقطار تتجاوز φ600 مم؛ تمثل هذه أحد التطبيقات الأكثر أهمية لمخارط CNC المسطحة للخدمة الشاقة. في السنوات الأخيرة، شهد سوق الشحن العالمي انتعاشًا جديدًا؛ وقد أدت الزيادة الناتجة في طلبات بناء السفن إلى تحفيز الطلب بشكل مباشر على الأدوات الآلية الداعمة.

أnalysis of the Core Technological Advantages of Heavy-Duty CNC Flat-Bed Lathes

صلابة السرير العالية جدًا: الضمان الأساسي للقطع الثقيل

تتميز المخارط المسطحة CNC للخدمة الشاقة عادةً بسرير مصنوع من الحديد الزهر المتكامل أو المسبوكات الرملية المرتبطة بالراتنج. بعد معالجة التلدين لتخفيف الضغط، يخضع السرير لكشط يدوي دقيق لضمان أن طرق التوجيه تتمتع بصلابة استثنائية. عند معالجة المواد ذات الصلابة العالية (مثل السبائك فائقة الصلابة أو الفولاذ المروي)، يمكن للآلة أن تتحمل قوى القطع التي تصل إلى عشرات كيلونيوتن دون إظهار اهتزاز كبير، وبالتالي ضمان دقة المعالجة.

محركات المغزل عالية الطاقة: تلبية متطلبات الآلات الخام الثقيلة

عادةً ما تتراوح طاقة محركات المغزل الموجودة في المخارط المسطحة CNC للخدمة الشاقة من 45 كيلووات إلى أكثر من 200 كيلووات، مما يولد عزم دوران للمغزل يمكن أن يصل إلى عشرات الآلاف من نيوتن متر. تمكن هذه الإمكانية أداة الماكينة من الحفاظ على عزم القطع القوي حتى عند سرعات الدوران المنخفضة، وبالتالي تلبية متطلبات التصنيع الخام وشبه النهائي للفولاذ المصبوب ذو القطر الكبير ومكونات الفولاذ المطروق.

تكنولوجيا الدليل الهجين الهيدروستاتيكي/المتداول

تستخدم مخارط CNC ذات القاعدة المسطحة المتطورة والثقيلة أدلة هيدروستاتية سائلة - أو مزيجًا هجينًا من الأدلة الهيدروستاتيكية والدحرجة - للحفاظ على دقة الحركة على مستوى الميكرون مع دعم الوزن الهائل لقطع العمل الثقيلة. يؤدي هذا إلى القضاء بشكل فعال على ظاهرة "الالتصاق" (الزحف)، وبالتالي توفير أساس متين لضمان الدقة أثناء مرحلة المعالجة النهائية.

التطبيق الناضج لأنظمة CNC المحلية

من خلال التكامل العميق والتكيف مع أنظمة CNC السائدة - مثل Huazhong CNC، وGuangzhou CNC، وSiemens 840D، وFANUC 31i - في الأدوات الآلية للخدمة الشاقة، تحسن مستوى الأتمتة وسهولة البرمجة وقدرات المراقبة عن بعد لمخارط CNC ذات القاعدة المسطحة للخدمة الشاقة بشكل ملحوظ. وقد أدى ذلك إلى خفض الحواجز التشغيلية وخفض تكاليف إدارة الإنتاج.

توصية المنتج: مخارط CNC ذات الفرشة المسطحة الثقيلة من East CNC CK800 وCK1000

الشرق-cnc.com | متخصصة في تصنيع أدوات آلة التصنيع باستخدام الحاسب الآلي الثقيلة

تعد شركة Eastern CNC (east-cnc.com) شركة تصنيع محلية متخصصة في مجال أدوات ماكينات CNC للخدمة الشاقة. بفضل سنوات من الخبرة المتخصصة في مجال البحث والتطوير وتصنيع مخارط CNC ذات القاعدة المسطحة، فقد تم اعتماد مخارط CNC ذات القاعدة المسطحة الثقيلة من سلسلة CK800 وCK1000 على نطاق واسع عبر العديد من الصناعات الثقيلة - بما في ذلك طاقة الرياح والطاقة النووية وبناء السفن وآلات التعدين - مما اكتسب ثقة العديد من العملاء الرائدين في الصناعة.

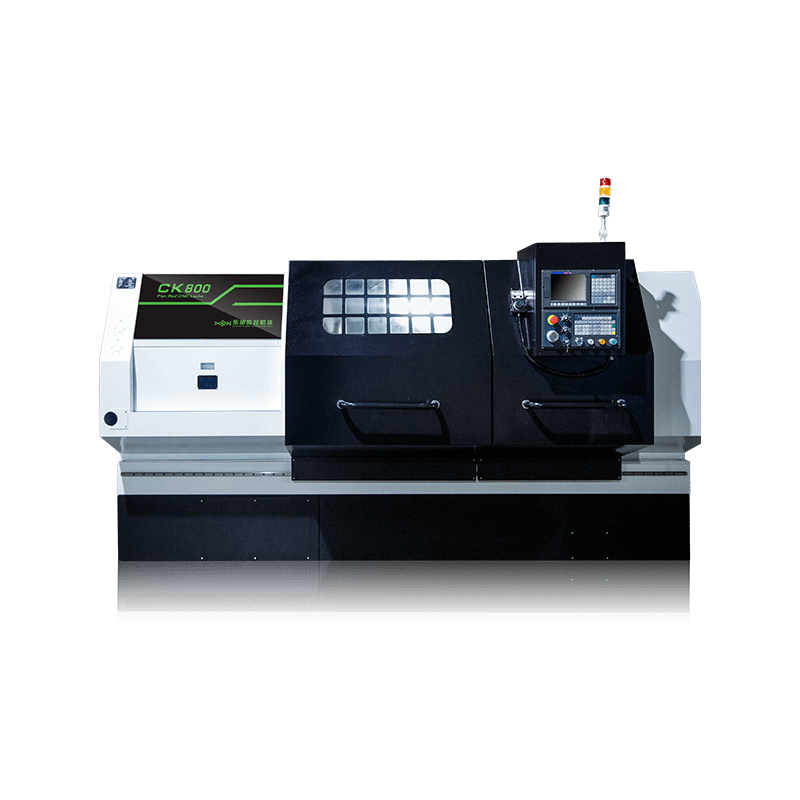

مخرطة CNC ذات السرير المسطح الثقيلة CK800

مخرطة CNC ذات السرير المسطح الثقيلة CK1000

توصيات الاختيار

• قطر قطعة العمل φ500mm – φ800mm؛ الوزن في حدود 5 طن → الاختيار الموصى به CK800. يوفر أداءً متميزًا من حيث التكلفة ومناسبًا للمعالجة المجمعة للأجزاء المتوسطة إلى الثقيلة.
• قطر قطعة العمل φ800mm – φ1000mm؛ وزن يتجاوز 5 طن؛ أو تشتمل على أجزاء ثقيلة جدًا لتطبيقات الطاقة النووية أو البحرية أو طاقة الرياح → الاختيار الموصى به: CK1000. صلابتها الاستثنائية تلبي متطلبات عمليات القطع الثقيلة.
• بالنسبة للمواصفات المتخصصة (مثل الأعمدة الطويلة للغاية، أو الأجزاء غير المنتظمة الشكل، أو متطلبات الدقة الفريدة)، تقدم شركة Eastern CNC حلولًا مخصصة مخصصة. يرجى زيارة east-cnc.com للحصول على الدعم الفني.
