تعمل الآلات الذكية على تحسين صناعة المضخات - تعمل تقنية CNC على تمكين التصنيع الدقيق

مع استمرار تطور معدات المضخات نحو كفاءة أعلى وعمر أطول وموثوقية أكبر، أصبحت جودة تصنيع الأجزاء المعدنية عاملاً حاسماً. مع نضج تكنولوجيا التصنيع باستخدام الحاسب الآلي، تركزت المعدات الذكية على مخارط CNC أصبحت تدريجياً قوة إنتاج مهمة لمصنعي المضخات. كشفت دراسة حديثة في مجال التصنيع أن العديد من خبراء الصناعة أشاروا إلى أن المكونات النموذجية مثل أغلفة المضخات، ودوارات المضخة، وأعمدة المضخة تتطلب معايير أعلى لتناسق الأبعاد وتركيزها. توفر الخراطة باستخدام الحاسب الآلي مزايا كبيرة في الاستقرار والتكرار والكفاءة، وستستمر في دفع عمليات التصنيع في صناعة المضخات نحو الرقمنة والأتمتة.

الأجزاء المعدنية لمضخة التصنيع: تعمل مخارط CNC على تحسين الدقة والثبات

إن أغلفة المضخة، ودوارات المضخة، وأعمدة المضخة، باعتبارها المكونات الأساسية لنظام المضخة، مصنوعة في الغالب من الفولاذ والحديد الزهر والفولاذ المقاوم للصدأ ومواد معدنية أخرى. يتطلب هيكلها العام المعقد تحكمًا صارمًا في الأبعاد والتركيز المحوري أثناء التشغيل الآلي. تكافح طرق الخراطة اليدوية التقليدية للحفاظ على جودة مستقرة في الإنتاج الضخم، في حين أن مخارط CNC، من خلال التحكم المبرمج في مسار الأدوات، تجعل نتائج التصنيع قابلة للتنبؤ بها وقابلة للتكرار. في معالجة أغلفة المضخة، غالبًا ما تتطلب مناطق مثل التجويف الداخلي والفلنجات وأسطح الختم عمليات متعددة. يمكن لمخارط CNC إكمال عملية التخشين والتشطيب على نفس الآلة، مما يقلل من عدد عمليات الإعداد ويخفف من مخاطر الأخطاء الموضعية. تتطلب معالجة عمود المضخة الحفاظ على استقامة عالية وتشطيب السطح. يمكن للخراطة CNC، مع طرق التبريد المناسبة، أن تحقق تبديدًا أفضل للحرارة وقطعًا مستقرًا في المعالجة ذات العمود الطويل، مما يزيد من تحسين اتساق الأبعاد.

ذكر مهندسو الصناعة أن "معظم أجزاء المضخة عبارة عن مكونات دوارة، مما يتطلب دقة عالية في التركيب. إن استقرار وتكرار مخارط CNC يجعل المعالجة المجمعة لهذه الأجزاء أكثر قابلية للتحكم." نظرًا لأن صناعة المضخات تركز بشكل متزايد على تتبع الجودة والتشغيل الموثوق، فإن الاعتماد على التصنيع باستخدام الحاسب الآلي لتحقيق إنتاج موحد ومتسق سيصبح خيارًا شائعًا لشركات التصنيع.

لماذا تعتبر المخارط العمودية مناسبة لتصنيع أجزاء المضخة؟

تتمتع المخارط العمودية بمزايا كبيرة في تصنيع منتجات المضخات نظرًا لتصميمها الهيكلي وقدرتها على التحمل والقدرة على التكيف مع قطع العمل الكبيرة وغير المنتظمة. سيتم شرح ذلك أدناه من خلال ثلاثة أبعاد: سيناريوهات التطبيق، ومخططات العمليات النموذجية، والمزايا.

تطبيقات التصنيع النموذجية للمخارط العمودية في صناعة المضخات

جسم المضخة الخشن والخراطة النهائية: مناسب لتصنيع الوجوه النهائية والثقوب الداخلية والأقطار الخارجية لأنواع مختلفة من أجسام المضخة، وهو قادر على إكمال مهام القطع بشكل ثابت على قطع العمل الكبيرة أو الثقيلة أو غير المتماثلة.

• غطاء المضخة وتصنيع قاعدة المضخة: بالنسبة للأجزاء التي تتطلب تسطيحًا ومحورية عالية الجودة للوجه، فإن الهيكل الرأسي يتيح القطع السلس.
• نهاية تركيب المكره وتصنيع شفة الوجه: التصميم العمودي يسهل تثبيت الأجزاء الشبيهة بالفلنجة، مما يضمن شكل السطح والمحورية.
• تصنيع سطح الختم الدائري على غلاف المضخة: الانتهاء من تصنيع سطح الختم لتحقيق تشطيب سلس ودقة شكل ثابتة.
• المعالجة الشاملة لأجسام المضخات الكبيرة: في المعدات ذات إمكانيات الطحن، يمكن إكمال الوجه النهائي ونظام الثقب وتصنيع الأخدود المحلي في عملية واحدة، مما يقلل من عمليات نقل العملية.

مخطط العملية الكامل لتصنيع جسم المضخة (مثال للتدفق)

فيما يلي خطوات التصنيع الشائعة لقطع عمل جسم المضخة. يمكن إجراء تعديلات العملية وفقًا لهياكل مختلفة:

تحديد المواقع فارغة ولقط

• استخدم ظرفًا رباعي الفك أو أداة تثبيت خاصة لإصلاح جسم المضخة، مع التأكد من أن الوجه النهائي متعامد مع المستوى المرجعي.
• الموضع الصحيح لقطعة العمل لضمان مرجع مرجعي موثوق به للمعالجة اللاحقة.

المعالجة الخشنة للوجوه النهائية

• قم بإزالة الناهضات والبوابات والمساحات السطحية غير المستوية للسماح ببدلات معقولة للمعالجة النهائية.

المعالجة الخشنة للثقوب الداخلية وفتحات التركيب

• قطع متدرج لتحسين جودة شكل الثقب والتحضير للتشطيب النهائي للأبعاد.

الانتهاء من تصنيع الوجوه النهائية والثقوب الداخلية

• تحقيق متطلبات الأبعاد التصميمية، والتحكم في التسطيح والعمودية والخشونة.

شفة وختم الآلات السطحية

• تحول دقيق لسطح حلقة الختم لضمان التسطيح والنعومة.

المعالجة الهيكلية الجزئية (اعتمادًا على وظيفة المعدات)

• طحن الفتحات أو المفاتيح أو الأسطح الانتقالية (في حالة استخدام آلة متعددة الوظائف).

التفتيش وإعادة التفتيش

• افحص أبعاد السطح الرئيسية والمحورية والتشغيل للتأكد من جودة المعالجة.

خمس مزايا رئيسية للمخارط العمودية لمصنعي المضخات

أكثر ملاءمة لقط قطع العمل الكبيرة والثقيلة. يقع مركز ثقل قطعة العمل فوق طاولة العمل؛ يساعد وزنه على استقرار الوضع ويقلل من خطر عدم الاستقرار.

عملية تصنيع سلسة، تحكم أسهل في اهتزاز القطع

• تساعد القوة الجانبية المنخفضة على الأداة في الحفاظ على استمرارية القطع تحت الأحمال الثقيلة، مما يؤدي إلى تحسين نتائج المعالجة.

توفير المساحة

• بالمقارنة مع الهياكل الأفقية بنفس المواصفات، فإن التخطيط الرأسي يقلل من متطلبات مساحة ورشة العمل ويزيد من مرونة تخطيط المعدات.

تحسين إزالة الرقائق والتبريد

• تسقط الرقائق بشكل طبيعي، مما يمنع التراكم حول قطعة العمل والأداة، مما يحسن استمرارية المعالجة وتشطيب السطح.

مناسبة للتصنيع متعدد العمليات (مناسبة للتكوينات المركبة)

• يمكن إكمال عمليات متعددة مثل الخراطة والحفر والتجويف على جهاز واحد، مما يقلل من الاستثمار في الأدوات ووقت التنفيذ.

استكشاف أتمتة برمجة CNC وتحسين عملية الإنتاج واتجاهات التصنيع الذكية

استنادًا إلى الاعتماد الواسع النطاق على التصنيع باستخدام الحاسب الآلي، تتجه الصناعة نحو التصنيع الذكي. يقول الخبراء إن CNC ليس مجرد معدات ميكانيكية، ولكنه نظام رقمي قابل للبرمجة والإدارة، وسيمتد تطويره المستقبلي من التشغيل الآلي لآلة واحدة إلى التحسين التعاوني على مستوى المصنع وعلى مستوى المجموعة.

1. التنفيذ المتسارع لأتمتة برمجة CNC

تعتمد البرمجة التقليدية على خبرة المشغل، مما يؤدي إلى كفاءة محدودة. مع تطور تكنولوجيا البرمجيات، بدأت أدوات البرمجة من الجيل الجديد في دعم وظائف مثل تخطيط المسار التلقائي، وتوصية معلمات التشغيل الآلي، ومحاكاة الآلات، مما يجعل عملية البرمجة أسرع وأكثر توحيدًا. بالنسبة للأجزاء المعقدة مثل المضخات، يمكن لهذه التقنية تحسين سرعة البرمجة بشكل كبير وتقليل التدخل اليدوي.

2. تحسين عمليات الإنتاج بناءً على البيانات

إن الترابط بين معدات CNC وأنظمة القياس وأنظمة إدارة الأدوات وأنظمة التخزين يجعل عملية التصنيع أكثر شفافية. ومن خلال جمع بيانات المعالجة في الوقت الفعلي، يمكن للشركات مراقبة حالة تشغيل المعدات، والتنبؤ بتآكل الأدوات، وتحسين جدولة الإنتاج، وبالتالي تحسين القدرة الإجمالية.

3. التوجه نحو التصنيع الذكي والمصانع المرنة

ستكون ورش تصنيع المضخات المستقبلية أكثر رقمية وآلية. يمكن أن يشكل التوصيل البيني للمعدات خطوط إنتاج مرنة، مما يتيح جدولة معالجة متعددة الأصناف؛ التحميل والتفريغ التلقائي والتعاون مع الروبوت يمكن أن يقلل من الأعباء التشغيلية؛ يمكن لمنصات البيانات إدارة سلسلة الإنتاج بأكملها، مما يجعل الإنتاج أكثر كفاءة من التخطيط إلى التنفيذ.

يعتقد خبراء الصناعة أنه مع التطوير المستمر لتكنولوجيا الأتمتة الصناعية، فإن التصنيع باستخدام الحاسب الآلي سوف يتكامل بشكل أكبر مع تكنولوجيا الاستشعار، والبرامج الصناعية، والتوائم الرقمية، مما يوفر لصناعة المضخات نظام تصنيع أكثر استقرارًا وكفاءة.

مخارط CNC العمودية الموصى بها لتصنيع أجزاء المضخة - الكفاءة العالية والدقة والاستقرار

في صناعة المضخات، غالبًا ما تكون المكونات الرئيسية مثل أغلفة المضخة وأعمدة المضخة ودوارات المضخة على شكل قرص أو على شكل عمود طويل. تتطلب معالجة هذه المكونات الموازنة بين دقة الأبعاد والتركيز وجودة السطح مع تلبية متطلبات كفاءة إنتاج الدُفعات. بالنسبة لمهام التصنيع النموذجية هذه، أصبحت مخارط CNC العمودية، مع مزاياها الهيكلية واستقرارها، واحدة من القطع الأساسية للمعدات لتصنيع أجزاء المضخة.

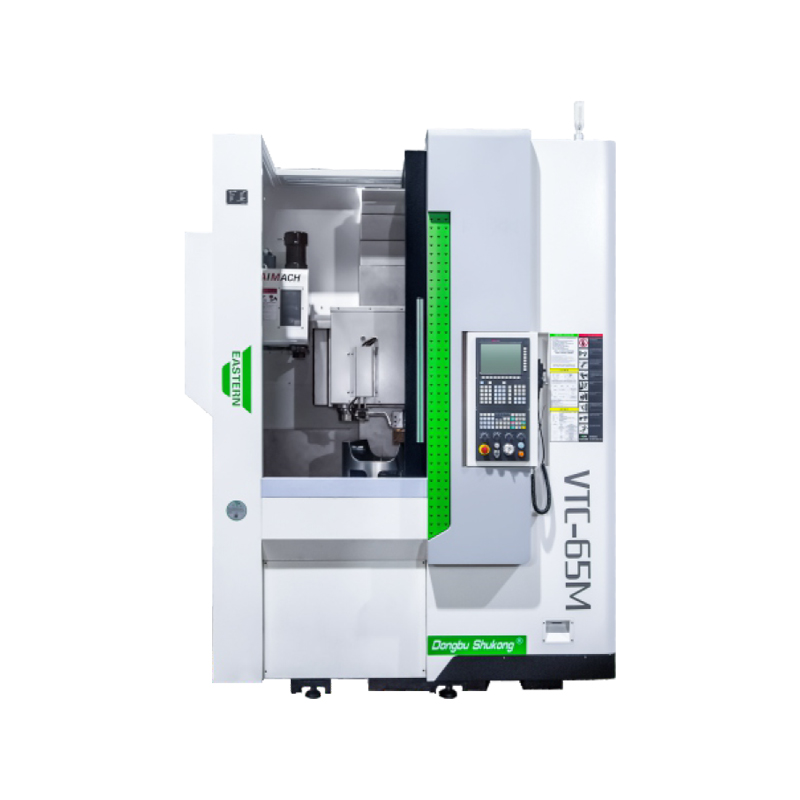

مخرطة عمودية VTC65 — حل لتصنيع مكونات المضخة متوسطة الحجم

يعد VTC65 أحد نماذج مخارط CNC العمودية الأكثر شيوعًا على هذا الموقع. إنها مناسبة لتصنيع مكونات المضخة متوسطة الحجم، بما في ذلك الخراطة CNC لقطع العمل المعقدة على شكل قرص وعمود قصير مثل أغلفة المضخة، ودوارات المضخة، وأعمدة المضخة.

• قدرة التصنيع: الحد الأقصى لقطر المعالجة يصل إلى φ650 مم، وهو متوافق جيدًا مع متطلبات قطر أجزاء مبيت المضخة.
• الميزات الهيكلية: يستخدم موجهات أسطوانية للخدمة الشاقة وتصميم سرير عالي الصلابة، مما يحسن ثبات القطع والاحتفاظ بالدقة، وهو مناسب للإنتاج المستمر.
• المواد المقبولة: قادرة على التعامل مع المواد المعدنية الشائعة مثل الفولاذ، والفولاذ المقاوم للصدأ، والحديد الزهر، وتلبية متطلبات معالجة المواد لأجزاء المضخة.
• الكفاءة: تعمل سرعات اجتياز المحور X/Z العالية على تحسين كفاءة تصنيع قطعة واحدة، مما يسهل أوقات العمل القصيرة.

هذا النموذج مناسب لتصنيع أجزاء المضخة ذات الدفعات المتوسطة والعالية الدقة، مما يمثل ترقية من طرق المعالجة الأفقية التقليدية.

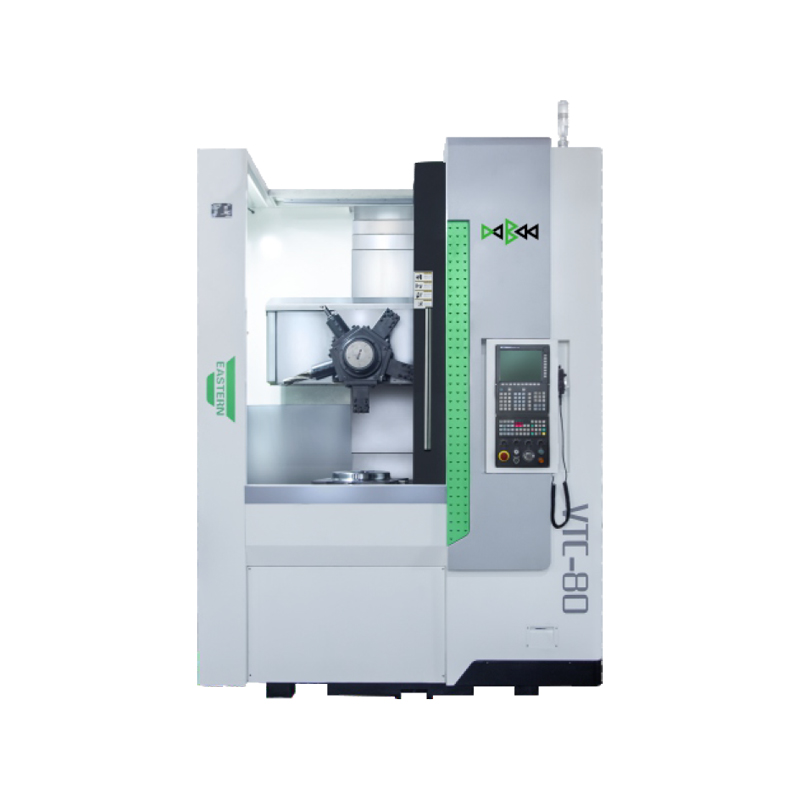

مخرطة عمودية VTC80 - تصنيع أجزاء المضخة الكبيرة وظروف العمل المعقدة

بالنسبة لأجزاء المضخة الأكبر والأكثر تعقيدًا، مثل أغلفة المضخات الكبيرة أو أجزاء التجميع متعددة العمليات، فإن مخرطة CNC العمودية VTC80 توفر مساحة تصنيع أكبر ودعمًا أقوى للطاقة.

• نطاق المعالجة الأكبر: يبلغ الحد الأقصى لقطر المعالجة حوالي φ800 مم، مما يلبي احتياجات المعالجة لأغطية المضخات الكبيرة ومكونات العمود ذات الصلة.
• تعزيز الاستقرار: تعمل الحزوز الدليلية المعززة ونظام السرير عالي التحمل على تحسين الصلابة ودقة تحديد الموضع أثناء تدوير قطع العمل ذات القطر الكبير.
• القدرة على التكيف متعددة الوظائف: يدعم الدوران الأسطواني الداخلي والخارجي، وتصنيع الأسطح المنحنية والمخروطية، مما يوفر حلاً آليًا واحدًا لمختلف الميزات الهيكلية لأجزاء المضخة.
• قدرات التصنيع الموسعة: يمكن إضافة الأجهزة المساعدة (مثل مجلات الأدوات والتركيبات التلقائية) حسب الحاجة لتحسين التشغيل الآلي ووقت دورة الإنتاج.

هذا النموذج مناسب لمصنعي المضخات الذين يواجهون احتياجات الإنتاج لدفعات أكبر وأجزاء هيكلية أكثر تعقيدًا، مما يحسن القدرة الإجمالية واتساق المعالجة.

مزايا مخارط CNC العمودية في تصنيع الآلات الصناعية للمضخات

من خلال الجمع بين المتطلبات المزدوجة لصناعة المضخات من حيث الدقة العالية وكفاءة الإنتاج، فإن مخارط CNC العمودية تظهر مزايا كبيرة في الجوانب التالية:

• استقرار الخدمة الشاقة: يستخدم الهيكل العمودي الجاذبية بشكل طبيعي لدعم قطعة العمل، مما يقلل من الاهتزاز ويحسن استقرار المعالجة.
• استغلال المساحة: إن تخطيط المغزل العمودي يجعل تثبيت الأقراص الكبيرة وقطع العمل ذات القطر الواسع أكثر ملاءمة، مما يقلل من أخطاء تحديد الموضع المتعددة.
• التحكم الدقيق: إن التحكم الدقيق في مسار الأداة وسرعتها من خلال نظام CNC يضمن الصيانة المستقرة للتركيز والدقة الهندسية.
• القدرة على التكيف العالية: قادرة على تصنيع أشكال مختلفة من أجزاء المضخة، بما في ذلك الخراطة، واللولبة، والتصنيع المستدق، لتلبية متطلبات العمليات المتنوعة.

بالمقارنة مع المخارط الأفقية التقليدية وطرق التصنيع اليدوية، مخارط CNC العمودية هي أكثر ملاءمة لتلبية المتطلبات الشاملة لصناعة المضخات من حيث الدقة العالية والاستقرار العالي وكفاءة الدفعات.
