OEM CK6136 Hard Rail CNC سرير مسطح سرير Supplier

Taizhou Eastern CNC Technology Co. ، Ltd. بيت / منتجات / مخرطة سرير مسطح CNC / CK6136 Hard Rail CNC سرير مسطح سرير
  • CK6136 Horizontal CNC Flat Bed Lathe
  • CK6136 Horizontal CNC Flat Bed Lathe
  • CK6136 Horizontal CNC Flat Bed Lathe
  • CK6136 Horizontal CNC Flat Bed Lathe Chuck
  • CK6136 Horizontal CNC Flat Bed Lathe Electric Turret
  • CK6136 Horizontal CNC Flat Bed Lathe Machine Frame
  • CK6136 Horizontal CNC Flat Bed Lathe Machine Frame
  • CK6136 Horizontal CNC Flat Bed Lathe Machine Frame
  • CK6136 Horizontal CNC Flat Bed Lathe Machine Frame

CK6136 Hard Rail CNC سرير مسطح سرير

أقصى قطر الآلات: 300 مم

الحد الأقصى لطول الآلات: 750mm

حجم تشاك: 8 بوصة

  • معلمات التفاصيل

  • عرض الفيديو

CK6136 CNC مسطح سرير مخارط مقدمة

يتبنى صندوق المغزل الرئيسي لـ CK6136 المخرطة المسطحة CNC CNC الأفقية سرعة متغيرة بلا حدود وعزم دوران عالي. التلامس الأبطال محمل الاقتران ، صلابة عالية ، سرعة عالية ، استقرار طويل الأجل لخفض دقة.
تتبنى أداة الآلة نظام تزييت مركزي تلقائي لتوفير إمدادات الزيت العادية والكمية. يقوم موزع الزيت بضبط ضغط إمدادات الزيت وفقًا لمتطلبات الضغط الخاصة بأجزاء التشحيم المختلفة لضمان أن أي جزء تشحيم (مثل قضبان التوجيه ، والإدراج ، والمسامير ، والمكسرات وأزواج الاحتكاك الأخرى) يمكن أن يحصل على تزييت كافية وتعيين وظيفة إنذار نظام التشحيم.
تحتوي خزانة الوحدة الكهربائية لأداة الآلة على ختم جيد ومجهز بتكييف الهواء في الخزانة الكهربائية لضمان التشغيل الطبيعي لنظام CNC في بيئة درجة الحرارة العالية وبيئة الرطوبة العالية للأداة الآلية.


1. يتم توصيل محركات المؤازرة المحورية X و Z مباشرة بمسمار الكرة الدقيق من خلال أدوات توصيل مرنة ، والمسامير التي تم تثبيتها في كلا الطرفين. يتم تحسين صلابة قاعدة التثبيت لتقليل تشوه المسمار الناتج عن وضع متكرر وعالي السرعة أو القطع الثقيلة.
2. حماية GuideDay الكاملة تضمن دقة الماكينة وإطالة عمر الخدمة. حماية الغطاء الكامل تمنع قطع السائل من الخروج.
3. تشاك يدوي كمعيار ، تشاك السلطة على أنه اختياري.
4. قاعدة السرير المتكاملة تحسن الصلابة. تزييت تلقائي مركزي يزيد من عمر خدمة الماكينة. يمكن تشكيل الأسطح الأسطوانية الخارجية ، والأسطح المخروطية ، والأسطح المنحنية ، والأخاديد ، والخيوط ، وما إلى ذلك.

الأجزاء الرئيسية من مخارط السرير المسطح

مغزل

يتم اعتماد محامل التلامس الزاوي عالية الجودة (ثلاثة في المقدمة واثنان في الخلف) ومحرك المؤازرة الرئيسي ، ويتميز بالسرعة العالية ، ودقة عالية ، وضوضاء منخفضة ، وعزم دوران عالي ، واستقرار طويل الأجل لدقة القطع الثقيلة.
قوة المغزل: 5.5kw
ثقب تفتق المغزل: ф61mm

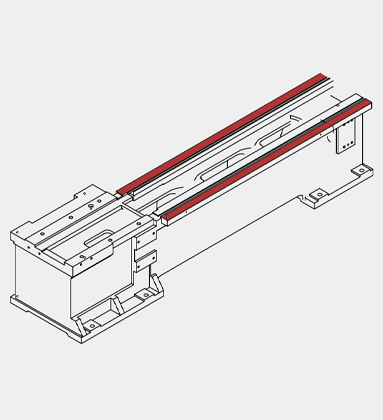

السرير الموسع

يتم توسيع الضلع الثلاثي وسميك. يتم زيادة سطح التلامس للنقل. تم تحسين الصلابة والمقاومة الزلزالية بشكل كبير.
X/Z-Axis Travel: 200/650mm
x/z- المحور السرعة السريعة

شريحة

يتم توسيع الجزء الأمامي من الشريحة الكبيرة وإطالة لتحسين استقرار القطع والصلابة بنسبة 30 ٪ ويمتد إلى حد كبير عمر خدمة الجهاز.

مخارط سرير مسطح CNC ميزات CK6136

مخرطة سرير مسطحة ، معتاد مع تشاك يدوي ، كهربائي 4 بعد البرج ، Guideway الصلب ، وذيذ يدوي ، مناسبة للمعالجة النهائية للعمود وملاءة اللوحة.

معيار

خياري

1. نظام التحكم المتقدم Siemens 808D

1. Fanuc 0I-TF Plus نظام التحكم

2. أ2-6

2. نظام التحكم المطلق GSK 988TA

3

3. الهيدروليكي من خلال تشاك 8بوصة

4. يدوي تشاك 8 بوصة

4. هيدروليكية لا شيء من خلال تشاك 8inch

5. يدوي لذيذ

5. خلفي هيدروليكي

6. الكهرباء 4 بعد البرج

6. Pragati BTP63 Electric 8 Tool Post برج

7

7. شريط التغذية Auto Bar

8. مقشدة النفط

CK6136 مواصفات آلة مخرطة السرير المسطحة

إعدادات CK6136
قدرة الآلات الحد الأقصى للتأرجح على السرير φ/مم 400
الحد الأقصى للتأرجح على الشريحة φ/مم 180
الحد الأقصى للآلات lenght مم 750
أقصى قطر الآلات φ/مم 300
مغزل نوع رأس المغزل GB59001 A2-6
المغزل ثقب تفتق φ/مم 61
نطاق سرعة المغزل ص/دقيقة 60-3500
وضع تحول المغزل سيرفو
عزم الدوران عزم الدوران ن · م 72
قوة المحرك الرئيسية KW 7.5
نوع تشاك يدوي
حجم تشاك inch 8
معدل التغذية سرعة اجتياز سريعة على المحور السيني م/دقيقة 8
سرعة اجتياز سريعة على المحور z م/دقيقة 10
عزم دوران محرك المؤازرة على المحور السيني ن · م 4
عزم الدوران سيرفو على المحور z ن · م 6
سافر المحور السيني مم 200
سافر المحور z مم 750
نوع Guideway GuideDay الصعب
Turret نوع برج الكهربائية 4 بعد البرج
حجم الأداة مم 25 × 25
Tailstock نوع tailstock يدوي
قطر الأكمام φ/مم 60
سفر الأكمام مم 120
تفتق داخلي لأكمام خلفي MT4
مصدر الطاقة القوة الإجمالية كيفا 10
إجمالي التصنيف الحالي A 20
البعد وزن الآلة كجم 1765
بُعد الآلة L × W × H (مم) 1930 × 1180 × 1510

يرجى ملاحظة أنه قد تكون هناك اختلافات طفيفة في المظهر والمعلمة اعتمادًا على خياراتك.

أداة التداخل

CK6136 CNC تطبيق آلية سرير مسطح
