فهم مخرطة CNC ذات السكك الحديدية العالية والمنخفضة: رؤى حول الهيكل والتصميم والأداء

العلاقة بين قطع مخاطر الاهتزاز/الرنين وهيكل سرير الآلة

قطع الاهتزاز على أ مخرطة CNC هو في الأساس اقتران بين التفاعل بين الأداة وقطعة العمل والأوضاع الهيكلية للآلة. يمكن للسرير ذو الصلابة غير المستوية أو الامتداد الطويل المدعوم بشكل خفيف أن يخفض الترددات الطبيعية في نطاق إثارة أداة المغزل، مما يشجع الثرثرة المتجددة وضعف السطح. لذلك يتعامل المصممون مع السرير كجزء من النظام الديناميكي: تؤدي زيادة الصلابة المحلية وإضافة عناصر الكتلة التخميدية أو المضبوطة إلى رفع الترددات المشروطة وتقليل سعة الرنين - مما يساعد الماكينة في الحفاظ على ظروف القطع المستقرة في إعدادات التغذية والعمق العملية. كما تساعد الأسِرَّة المائلة/الزاوية المستخدمة بشكل شائع في عائلات المخارط الحديثة في إخلاء الرقاقة وتغيير الأشكال النموذجية، مما قد يقلل من بعض أوضاع الاهتزاز.

كيفية تصميم سرير آلة السكك الحديدية المرتفعة والمنخفضة لتحقيق التوازن بين القوة والصلابة والوزن

أ يسعى السرير ذو السكك الحديدية المرتفعة والمنخفضة (يُطلق عليه أحيانًا السرير المزدوج أو السرير المتدرج). لتركيز المواد حيث تساهم بشكل أكبر في الصلابة مع تقليل الوزن في أماكن أخرى. الاستراتيجيات الرئيسية: استخدم سكة عالية أكثر سمكًا مباشرة أسفل الحامل لتعظيم معامل القسم حيث تكون لحظات الانحناء أكبر؛ استخدم سكة منخفضة أوسع وأوسع للقص ولتثبيت المقطع العرضي الإجمالي؛ تطبيق هندسة داخلية مضلعة لزيادة العزم الثاني للمساحة دون إضافة كتلة صلبة؛ واختر الهياكل المصبوبة أو الملحومة ذات ميزات التخميد الداخلية (على سبيل المثال، الشبكات المضلعة، والمخمدات المضبوطة). تسمح التحليلات النموذجية والثابتة للعناصر المحدودة أثناء التصميم للمهندسين بنقل المعدن من المناطق منخفضة الإجهاد إلى مناطق عالية الإجهاد، مما يحقق حلاً وسطًا عمليًا بين الصلابة والكتلة.

الوظائف والقوى التي تحملها القضبان العالية والمنخفضة

عادةً ما تحمل السكة العالية طرق النقل وتمتص الأحمال الرأسية والانحناء الأولية من القطع. إنها تحتاج إلى سطح توجيه مقوى ومقاوم للتآكل وصلابة محلية أعلى. يتمثل دور السكة المنخفضة في مقاومة الالتواء، وتوفير الاستقرار الجانبي، والعمل كمسار رد فعل للانحناء الكلي للسرير. في ظل القطع الثقيل، تشهد السكة العالية أحمال تلامس مركزة للسكك الحديدية بينما تقوم السكة المنخفضة بتوزيع الانحناء والقص العالمي عبر مساحة أوسع؛ يجب تصميم كلاهما معًا للتحكم في الانحراف النسبي والحفاظ على دقة مركز الأداة.

الأداء الفعلي لمختلف تصاميم السكك الحديدية العالية والمنخفضة، وتعليقات الصناعة

في الإنتاج الفعلي، يعتمد أداء مخارط السكك الحديدية العالية والمنخفضة على مدى توافق التصميم الميكانيكي مع احتياجات التطبيق. غالبًا ما تحقق الآلات ذات الاختلاف المعتدل في ارتفاع السكة توازنًا جيدًا بين الصلابة وإمكانية الوصول. وفي الوقت نفسه، قد تؤدي إزاحات السكك الحديدية الأكبر حجمًا إلى تعزيز تخميد الاهتزازات ولكنها تتطلب أنظمة محاذاة أكثر تعقيدًا. وتشير ردود فعل الصناعة إلى أن مثل هذه التصميمات مفيدة بشكل خاص للقطع الثقيل، والأعمدة الدقيقة، والمكونات ذات القطر الكبير، لأنها تحافظ على أداء مستقر تحت أحمال مختلفة.

توصيات المنتج الشرقية CNC CDS100 و CDS200 ومقارنات معلمات المنتج

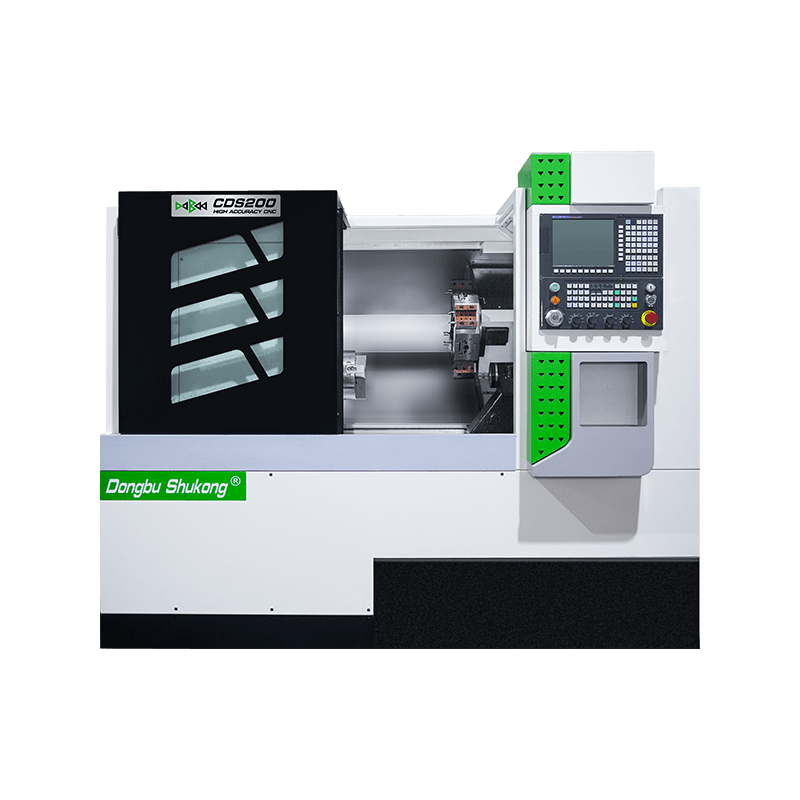

نموذجين تمثيليين من CDS100 وCSD200، يعرضان تفسيرات مختلفة لمفهوم السكك الحديدية المرتفعة والمنخفضة.

يستخدم كلا النموذجين هياكل سرير مضلعة تم تحليلها بعناية وأنظمة توجيه خطية تدعم المعالجة الثابتة وطويلة الأمد. يركز CDS100 على التصميم المدمج للأجزاء ذات الدقة العامة، بينما يستهدف CDS200 التطبيقات الأثقل حيث تكون الصلابة الإضافية مفيدة.

تمثل مخرطة CNC ذات القاعدة العالية والمنخفضة توازنًا محسنًا للقوة والتحكم في الاهتزاز واستقرار التشغيل. من خلال التصميم المدروس وهندسة المواد، يستمر هذا الهيكل في الحصول على اعتراف إيجابي عبر مختلف الصناعات الآلية. نماذج مثل CDS100 و CDS200 اشرح كيف يمكن لهندسة الطبقة المُحسّنة أن تساهم بشكل مباشر في اتساق المعالجة، وعمر الأداة الأطول، وموثوقية الإنتاج بشكل عام.
