زوايا السرير المائلة: 30 درجة مقابل 45 درجة مقابل 60 درجة - ما تظهره الأرقام والممارسة

أدوات الآلات ذات السرير المائل (عادةً في مراكز الخراطة CNC) يتم بناؤها بحيث يميل السرير (وغالبًا ما يكون نظام التوجيه/السكك الحديدية) بزاوية معينة بالنسبة إلى الأفقي. تشمل الزوايا النموذجية 30 درجة، و45 درجة، و60 درجة، وتقدم كل منها مقايضات مختلفة في الصلابة، وإخلاء الرقاقة، والملاءمة لحجم قطعة العمل وتخطيط الماكينة.

زاوية السرير والصلابة (30 درجة مقابل 45 درجة مقابل 60 درجة)

تؤثر الزاوية المائلة على كيفية مقاومة هيكل الماكينة لقوى القطع الناتجة عن الدوران/التجويف.

مع إمالة السرير، يمكن أن تشكل المسارات التوجيهية والصب الآلي "مثلثًا" هيكليًا أو هيكلًا مائلًا أكثر ملاءمة، مما يؤدي إلى تحسين الانحناء والصلابة الالتوائية مقارنة بالسرير المسطح.

على سبيل المثال، تشير الدراسات إلى أنه عندما تكون زاوية القاعدة بين 30 درجة إلى 45 درجة، قد تتحسن الصلابة بنحو 18-22% (مقارنة بالطبقة المسطحة) ويمكن أن تنخفض سعات الاهتزاز في القطع الثقيل بنسبة 40% تقريبًا.

من الناحية العملية، أفاد العديد من المستخدمين أن الميل بمقدار 45 درجة يوفر صلابة هيكلية أفضل بشكل ملحوظ من الميل بمقدار 30 درجة.

المقارنة:

30 درجة: زاوية أكثر تواضعا؛ لا يزال يوفر مزايا السرير المائل مقارنة بالسرير المسطح، ولكنه أقل فائدة إلى حد ما في الأحمال الثقيلة/المخففة.

45 درجة: غالبًا ما يُنظر إليه على أنه "حل وسط جيد" يوفر صلابة محسنة مع الحفاظ على التصميم العملي. تعتمد العديد من الآلات الثقيلة زاوية 45 درجة.

60 درجة: زاوية أكثر انحدارًا، مما يعني أن الصب الهيكلي يمكن أن يكون جامدًا للغاية ومناسبًا تمامًا لأحمال القطع العالية/قطع العمل الكبيرة (على الرغم من قلة المراجع).

وبالتالي، إذا كانت الصلابة والقطع الثقيل من الأولويات، فإن زاوية السرير الأكثر انحدارًا (45 درجة أو حتى 60 درجة) تميل إلى التفضيل.

إزالة الرقاقة وكفاءة التبريد/إزالة الرقاقة

هناك فائدة أخرى مهمة للأسرة المائلة وهي تدفق الرقاقة بمساعدة الجاذبية وتصريف/تدفق سائل التبريد. نظرًا لأن الطبقة تنحدر، فإن الرقائق تسقط بسهولة بعيدًا عن منطقة القطع، مما يقلل من التراكم، ويحسن تدفق سائل التبريد ويقلل من تآكل الأدوات.

البيانات/الملاحظات الرئيسية:

أفاد أحد المصادر أن تصميمات الطبقة المائلة تؤدي إلى سرعات إخلاء للرقاقة تبلغ حوالي 2.5 م/ث، في حين تصل سرعة إخلاء الطبقة المسطحة إلى حوالي 1.2 م/ث.

قد ينخفض ​​معدل انسداد الرقائق في الأسرّة المائلة إلى ~حادثة واحدة كل 40 ساعة، مقابل حادثة واحدة تقريبًا كل 12 ساعة في الأسرّة المسطحة في تجربة واحدة.

حجم/تبريد قطعة العمل: مع تدفق أفضل للرقاقة، يمكن لسائل التبريد الوصول بشكل أكثر فعالية إلى واجهة الأداة/قطعة العمل، مما يحسن عمر الأداة وجودة السطح.

تأثير الزاوية:

عند 30 درجة، يساعد الميل على إزالة الرقاقة بشكل ملحوظ مقارنة بالسطح المسطح، وهو مناسب للأحمال المعتدلة.

عند 45 درجة، تعمل الزاوية الأكثر انحدارًا على تحسين سقوط الرقاقة وتصريف سائل التبريد - مما يجعلها مناسبة بشكل خاص للقطع الثقيل أو الإنتاج بكميات كبيرة حيث تكون إزالة الرقاقة أمرًا بالغ الأهمية.

عند 60 درجة، يكون أداء إزالة الرقائق وتصريف سائل التبريد أكثر وضوحًا (يصبح التدفق المدعوم بالجاذبية أقوى)، مما يفيد الأجزاء الكبيرة، والتخشين عالي التحمل، والبيئات التي يمثل فيها تراكم الرقائق مصدر قلق كبير.

وبالتالي، ترتبط المنحدرات الأكثر انحدارًا بسلوك أفضل للرقاقة/سائل التبريد في العديد من السيناريوهات العملية.

مطابقة أبعاد قطعة العمل مع تخطيط الأداة الآلية

تؤثر زاوية السرير أيضًا على كيفية شغل الآلة للمساحة الأرضية، وكيفية تحميل/تفريغ الأجزاء، ونوع قطع العمل المناسبة. تشير العديد من الأدلة إلى ما يلي: بالنسبة لقطع العمل الأصغر حجمًا/متوسطة الحجم وآثار الماكينة الأكثر إحكاما، يكون الميل بمقدار 30 درجة أمرًا شائعًا؛ بالنسبة للأجزاء الأثقل/الأكبر حجمًا، تكون الزوايا الأكثر انحدارًا أكثر منطقية.

على سبيل المثال، يشير أحد الأدلة إلى أن الأسِرَّة 30 درجة تناسب الأجزاء المدمجة بشكل جيد، وأن نماذج 45 درجة توفر توازنًا جيدًا، وأن الآلات 60 درجة "تتفوق في الآلات الثقيلة".

كيفية الاختيار بين ماكينة ذات سرير مائل 30 درجة، 45 درجة، أو 60 درجة

عند الاختيار من بين الماكينات ذات القاعدة المائلة 30 درجة أو 45 درجة أو 60 درجة، يجب على المصنعين والمستخدمين أن يزنوا ثلاثة عوامل مترابطة:

1. الصلابة ومقاومة قوة القطع - الزوايا الأكثر انحدارًا تفضل صلابة أعلى وتقليل الاهتزاز تحت الأحمال الثقيلة.

2. إخلاء الرقاقة وكفاءة التبريد - توفر التركيبات الأكثر انحدارًا إخلاءًا أقوى بمساعدة الجاذبية وتدفقًا لسائل التبريد.

3. حجم قطعة العمل وتصميم الماكينة - قد تناسب المهام الأصغر والتخطيطات المدمجة 30 درجة، بينما تستفيد الأجزاء الثقيلة كبيرة الحجم من 45 درجة أو 60 درجة.

من الناحية العملية، تتبنى العديد من المتاجر 45 درجة باعتبارها "المكان المثالي"، مما يوفر توازنًا قويًا بين الأداء والتخطيط وتعدد الاستخدامات. وفي الوقت نفسه، يظل 30 درجة خيارًا متعدد الاستخدامات للتصنيع العام وأحجام الأجزاء الأصغر، ويتم حجز 60 درجة حيث تتطلب الأحمال الثقيلة والأجزاء الكبيرة وأحجام الرقائق العالية مزايا هيكلية/إخلاء كبيرة.

في بيئة التصنيع التنافسية اليوم، تعد محاذاة زاوية الطبقة المائلة مع أهداف الإنتاج (أحمال الأدوات، وأحجام الرقائق، وحجم الجزء، وبصمة الماكينة) أمرًا بالغ الأهمية بشكل متزايد لزيادة الإنتاجية وعمر الأداة واستقرار العملية.

تخطيط متعدد الأدوات ومزايا السفر على المحور السيني

تكمن إحدى مزايا تصميم القاعدة المائلة التي غالبًا ما يتم التغاضي عنها في ترتيب الأداة وكفاءة السكتة الدماغية على المحور السيني. نظرًا لأن السرير والعربة مائلتان، يمكن للماكينة أن توفر حركة أطول قابلة للاستخدام في اتجاه X ضمن نفس العرض الإجمالي، مما يوفر مرونة أكبر للأبراج متعددة الأدوات، أو الأدوات الحية، أو الخراطة ذات القطر الكبير.

سرير مائل بزاوية 30 درجة: تصميم مدمج مناسب للأبراج الأصغر أو مجموعات الأدوات الأبسط ذات المحطتين؛ نطاق المحور X معتدل عادةً.

قاعدة مائلة بزاوية 45 درجة: تسمح الهندسة المتوازنة بأبراج أكبر وشوط ممتد للمحور السيني - عادةً أطول بنسبة 20-25% من الماكينات التي تبلغ 30 درجة - مما يدعم تكوينات الأدوات المتعددة دون توسيع مساحة الماكينة.

قاعدة مائلة بزاوية 60 درجة: يعمل الميل الأكثر انحدارًا على زيادة الخلوص بين عمود الأداة وقطعة العمل، وهو مثالي للقطع الشعاعي الثقيل أو الأجزاء ذات القطر الكبير التي تتطلب إعدادات متعددة للأدوات.

باختصار، مع زيادة الزاوية المائلة، تتحسن إمكانية الوصول إلى الأداة، وتجنب التداخل، ومرونة المعالجة بشكل كبير.

المنتجات الموصى بها

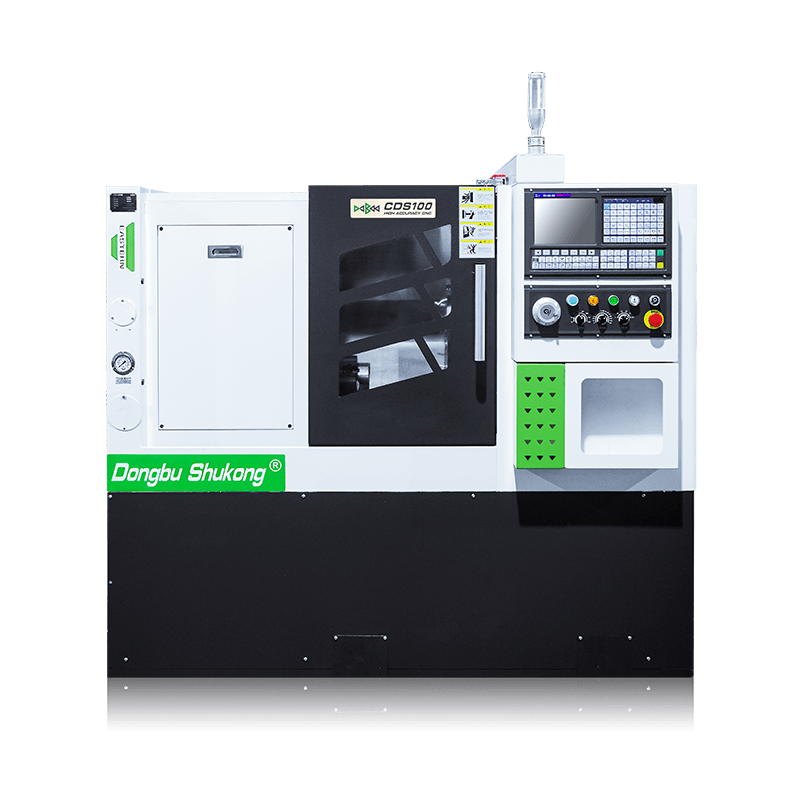

الشرقية CNC CDS100 / CDS100M / CDS100P يعتمد سرير آلة 30 درجة

التطبيق: قطع عمل صغيرة/متوسطة، تصميم ذو مساحة محدودة؛ إزالة جيدة للرقاقة وبصمة مدمجة.

مثال على المواصفات: الحد الأقصى للتأرجح فوق السرير φ450 مم، وسرعة المغزل تصل إلى 5000 دورة في الدقيقة في CDS100.

توصية: إذا كان متجرك يقوم في الغالب بأعمدة أو ألواح أصغر أو يحتاج إلى تصميم مضغوط، فإن نموذج السرير 30 درجة هذا مناسب.

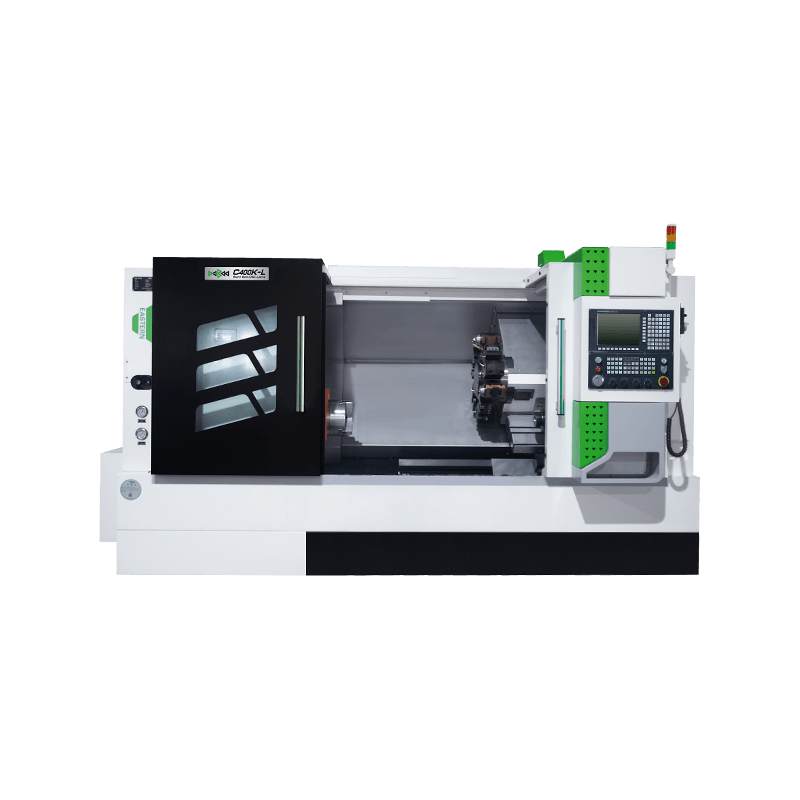

الشرقية التصنيع باستخدام الحاسب الآلي C400K تتبنى السلسلة سريرًا آليًا بزاوية 45 درجة

سرير مائل وهيكل من الحديد الزهر ذو تجويف دائري لضمان قدرات القطع الثقيلة.

التطبيق: أداء متوازن - صلابة محسنة، وإخلاء أفضل للرقائق من 30 درجة، ومناسب لقطع العمل المتوسطة إلى الثقيلة.

توصية: إذا كنت تقوم بإجراء عمليات قطع أثقل، وأحجام أكبر، وتحتاج إلى مكان رائع من الأداء والتخطيط، فإن السرير المائل بزاوية 45 درجة من Eastern CNC يعد مناسبًا جيدًا.

الأسئلة المتداولة

1. ما هي زاوية السرير الفعلية لأداة الآلة؟ كيف يؤثر ذلك على الصلابة وإزالة الرقاقة؟

إن فهم ما إذا كانت زاوية سطح الأداة الآلية هي 30 درجة، أو 45 درجة، أو أكثر انحدارًا يساعدك على التوفيق بين حمل العمل لديك، وتوفر الزاوية الأكثر انحدارًا صلابة أفضل (مناسبة للقطع الثقيل) وأداء إزالة الرقائق (مناسبًا للإنتاج بكميات كبيرة)، ولكنها قد تؤثر على المساحة وبيئة العمل لعمليات التحميل والتفريغ.

2. ما هو الحجم الكبير لقطعة العمل (القطر على السرير، قطر الدوران على الشريحة، طول المعالجة)؟

يساعد هذا في ضمان مطابقة أداة الماكينة لأبعاد الجزء الخاص بك. على سبيل المثال، يحتوي جهاز Eastern CNC CDS100 (30°) على قطر دوران للسرير يبلغ φ450 مم.

3. ما هي التكوينات القياسية للأداة/البرج (مواضع الأداة، والأدوات التي تعمل بالطاقة، وعمود الدوران الفرعي)؟

لمزيد من المرونة، تم تجهيز بعض الموديلات بأبراج من 8 إلى 12 محطة، وظرف هيدروليكي من النوع الشفاف، وما إلى ذلك.

4. كيف يتم تصميم عملية إزالة الرقائق وتدفق سائل التبريد في تكوين السرير المائل هذا؟

نظرًا لأن آلات الطبقة المائلة تستخدم الجاذبية لإزالة الرقاقة، فإن هناك حاجة إلى استفسارات بخصوص موقع ناقل الرقاقة، وزاوية ميل الطبقة، وتوصيل سائل التبريد، والترشيح.

5. ما هو تصميم الحزائل الدليلية وصب السرير؟ كيف يتم تحسين الصلابة والاستقرار الحراري؟

تعتمد الصلابة والدقة على صب القاعدة، وتصميم التوجيه العالي/المنخفض، والمواد.

6. ما هي متطلبات تخطيط وبصمة الآلة في ورشة العمل؟

قد يؤدي السرير المائل الأكثر انحدارًا إلى زيادة ارتفاع الماكينة أو تغيير زاوية التشغيل. أنت بحاجة إلى التحقق من التحميل/التفريغ، وموقع ناقل الرقاقة، وما إذا كان يناسب مساحة موقعك.

7. ما هي خدمات الدعم وما بعد البيع التي تقدمها الشركة المصنعة (قطع الغيار، الضمان، الدعم العالمي)؟

جميع منتجاتنا تأتي مع ضمان لمدة سنة واحدة.

8. ما هو هيكل التسعير ووقت التسليم لزوايا السرير المائلة المخصصة؟

قد يحتاج بعض المستخدمين إلى زوايا غير قياسية أو تكوينات محددة (أدوات تعمل بالطاقة، المحور Y، التشغيل الآلي). يرجى الاستفسار عن التخصيص وفروق التكلفة ومواعيد التسليم.

9. ما هو وقت الدورة المتوقع وتحسين الأداء بهذه الزاوية مقارنة بأداة الماكينة الحالية؟

على سبيل المثال، إذا كنت تستخدم حاليًا سريرًا مسطحًا، فإن الترقية إلى سرير مائل (خصوصًا 45 درجة) قد يؤدي إلى تحسين إزالة الرقاقة وإطالة عمر الأداة وتقصير وقت الدورة — يجب عليك أن تطلب من المورد الخاص بك الحصول على النتائج أو المواد المرجعية على سبيل المثال.

10. ما هي القيود أو المفاضلات في اختيار سرير مائل شديد الانحدار (على سبيل المثال، حوالي 60 درجة)؟

في حين أن الزاوية الأكثر انحدارًا يمكن أن تحسن الصلابة وتدفق الرقائق، إلا أنها قد تعني أيضًا آلات أطول، وتغييرات في بيئة العمل الخاصة بتحميل وتفريغ قطع العمل، وربما تعديلات أكثر تعقيدًا على نظام التبريد/الرقاقة.
