فهم أنواع قاعدة المخرطة — دليل عملي لاختيار الماكينة المناسبة

عندما يتعلق الأمر باختيار أ مخرطة CNC ، أحد العناصر الهيكلية الأكثر أهمية التي يجب فهمها هو السرير - وهو أساس الآلة الآلية التي تدعم غراب الرأس، والعربة، وغراب الذيل (أو ما يعادلها من أنظمة حمل الأدوات والحركة). يؤثر تصميم السرير على الصلابة والدقة والتخلص من الرقائق وأنواع قطع العمل التي يمكن للآلة التعامل معها.

مخرطة السرير المسطحة

ما هي مخرطة السرير المسطحة؟

المخرطة ذات القاعدة المسطحة، والتي يشار إليها أحيانًا باسم المخرطة ذات القاعدة المسطحة الأفقية، لها قضبان سريرية (ممرات إرشادية) تعمل أفقيًا، بالتوازي مع الأرضية. وفقًا لشركة East CNC، فإن آلات المخرطة المسطحة CNC الخاصة بها "تتميز بسرير أفقي حيث يتم تركيب قطعة العمل وتدويرها بشكل آمن بينما تتحرك أدوات القطع على طول محاور متعددة".

الخصائص والمزايا الرئيسية

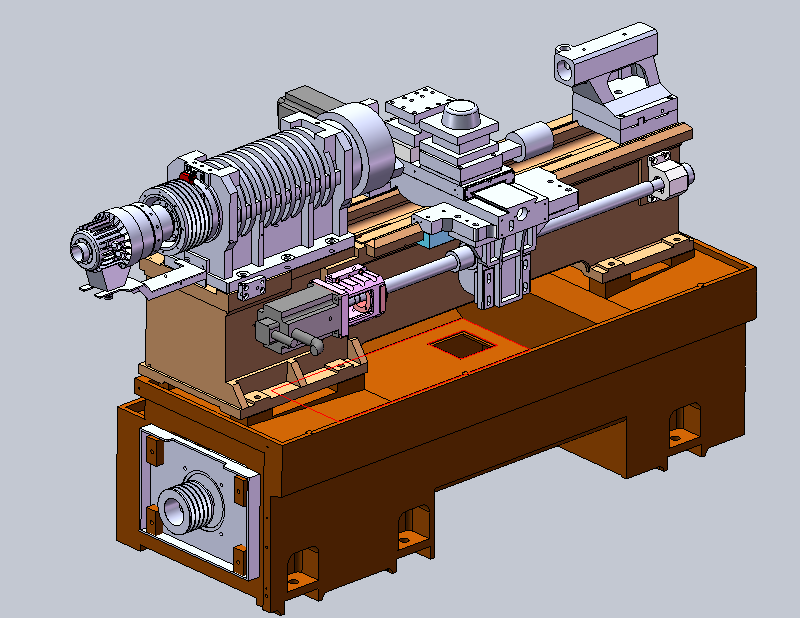

يوفر السرير الأفقي المسطح دعمًا ثابتًا لقطع العمل الطويلة أو الثقيلة، مما يقلل من الانحراف والاهتزاز. على سبيل المثال، المخرطة المسطحة الأفقية CNC CK6136 تتميز بالصلابة العالية ودقة القطع على المدى الطويل.

جيدة للتدوير الثقيل للأعمدة والقضبان الطويلة والبكرات والأجزاء الأسطوانية الأخرى. كما لاحظت شركة East CNC: "مناسبة لخراطة قطع العمل الكبيرة والثقيلة... تصميم السرير المسطح يسمح بسهولة التعامل مع قطع العمل الكبيرة".

أبسط من حيث التحميل/التفريغ من بعض التكوينات المائلة أو العمودية.

اعتبارات

قد لا تكون عملية إزالة الرقاقة وتصريف سائل التبريد بنفس كفاءة بعض التصميمات المائلة أو الرأسية، نظرًا لأن الجاذبية لا تساعد في تدفق الرقاقة بنفس القدر.

يمكن أن تكون البصمة أكبر بالنسبة لصلابة معينة؛ تحقق بعض التصميمات المائلة صلابة مماثلة في مساحة أكثر إحكاما.

قد يكون غلاف المعالجة محدودًا بطول السرير الأفقي وحركة النقل.

منتج مثال

شاهد المخرطة المسطحة الأفقية CNC CJK6130L على موقع East CNC: "المخرطة المسطحة الأفقية CNC، المصممة لعمليات الخراطة الدقيقة في بيئات التصنيع الصغيرة."

التطبيقات النموذجية

مهاوي طويلة وعمل شريط

تحول أفقي عام

ورش العمل التي يفضل فيها سهولة الوصول والتكوين الكلاسيكي

مخرطة السرير المائلة (المائلة).

ما هي مخرطة السرير المائلة؟

يتم إنشاء مخرطة ذات قاعدة مائلة (أو مائلة) بحيث تكون القاعدة والقضبان مائلة بزاوية - عادةً ما تتراوح بين 30 درجة و60 درجة - بالنسبة للأفقي. تم تقديم هذا التصميم بواسطة Eastern CNC في خط إنتاج مخرطة السرير المائلة: "مخرطة السرير المائلة هي نوع من مخارط CNC المصممة بسرير زاوية."

الخصائص والمزايا الرئيسية

تساعد الطبقة المائلة على إزالة الرقائق: تسقط الرقائق بعيدًا عن منطقة القطع بفعل الجاذبية، مما يؤدي إلى تحسين عمر الأداة وشكلها النهائي. تصف مصادر الصناعة أن التكوين المائل يعمل على تحسين تدفق الرقاقة وتخفيف الاهتزاز.

صلابة أكبر لمساحة معينة: غالبًا ما توفر الهندسة المائلة مقطعًا عرضيًا أكبر للسرير، مما يساعد على مقاومة الانحناء والالتواء تحت الحمل. على سبيل المثال: "مساحة المقطع العرضي لمخرطة CNC ذات القاعدة المائلة أكبر... والقدرة على مقاومة الانحناء والالتواء أقوى."

إمكانية وصول أفضل: غالبًا ما يكون لدى المشغل والأدوات وصول أسهل إلى قطعة العمل، وغالبًا ما يسمح الهيكل بتخطيط أكثر إحكاما.

اعتبارات

قد يتطلب التحميل/التفريغ المزيد من التفكير إذا كان السرير شديد الانحدار.

قد تبدو الآلة أكثر تعقيدًا وأحيانًا أكثر تكلفة بسبب الصب والتفاصيل الهيكلية.

قد تتطلب بعض الإعدادات تعديل أنظمة معالجة سائل التبريد والرقائق لتناسب المنحدر.

منتج مثال

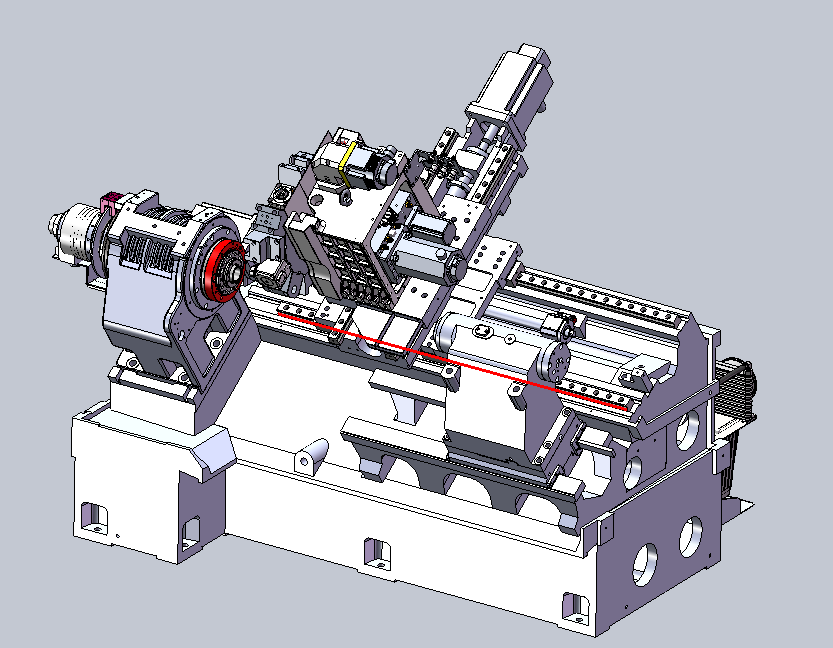

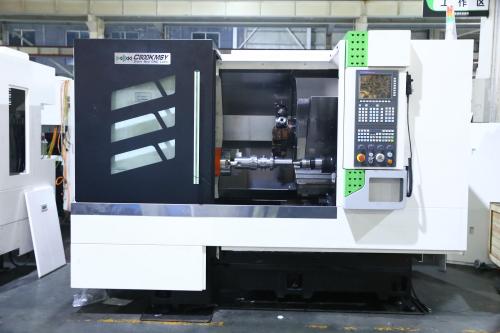

أحد نماذج السرير المائل من East CNC: C500K MSY/C500K/C500K مع مخرطة CNC ذات السرير المائل للقطع الثقيل ذات محور دوران فرعي. يصف الموقع: "يعتمد سريرًا مائلًا مدمجًا بزاوية 45 درجة وهيكلًا دائريًا من الحديد الزهر لضمان قدرات القطع الثقيلة."

أيضًا، سلسلة CDS100/CDS100M/CDS100P: "يعمل تصميم السرير المائل على تحسين عملية إخلاء الرقاقة ويوفر وصولاً أسهل إلى قطعة العمل"

التطبيقات النموذجية

تتطلب مهام الدوران ذات الدقة المتوسطة إلى العالية تحكمًا محسنًا في الرقاقة

خطوط إنتاج آلية حيث يكون لتدفق الرقائق وإمكانية الوصول إليها أهمية كبيرة

ورش العمل التي تحتاج إلى مساحة أكثر إحكاما ولكن صلابة عالية

مخرطة السرير العمودية (الدوارة).

ما هي مخرطة السرير العمودية؟

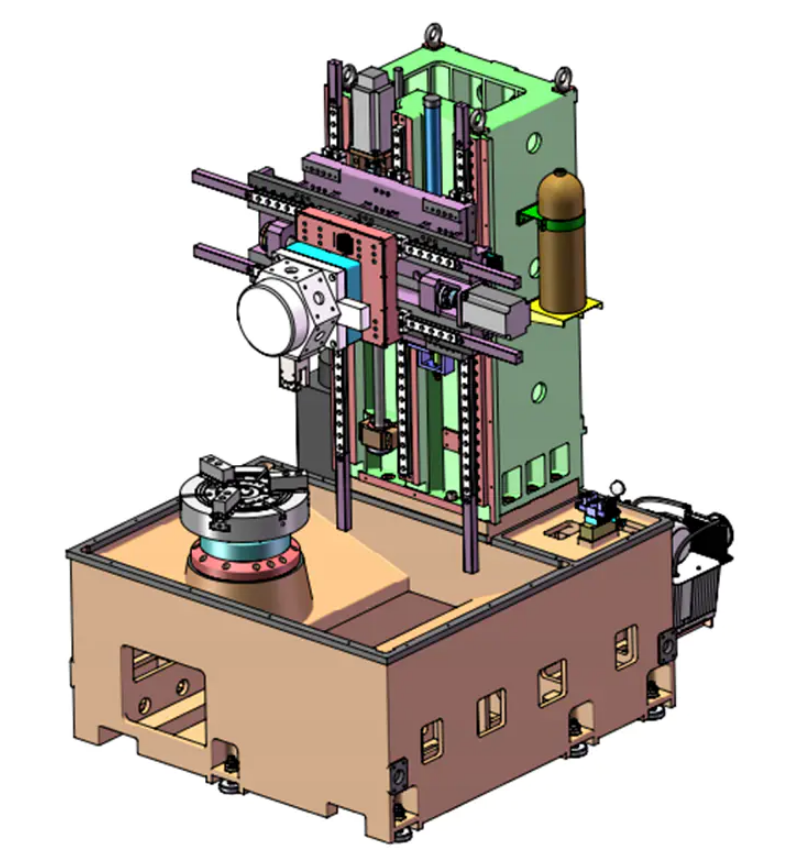

تتميز مخرطة السرير العمودية (التي تسمى غالبًا مخرطة الدوران العمودية أو VTL) بمغزل موجه عموديًا بينما يكون السرير أفقيًا (عادةً طاولة دوارة). فيما يتعلق بهيكل السرير، فإن تصميم قاعدة الدعم والعمود يرفع ترتيب السرير والمغزل بحيث توضع قطعة العمل أفقيًا على الطاولة، وتتحرك الأداة رأسيًا أو أفقيًا. يؤكد خط الإنتاج العمودي لشركة East CNC على أن "آلات المخرطة العمودية لديها... مغزل موجه عموديًا... مصمم للتعامل مع قطع العمل الكبيرة والثقيلة بدقة عالية."

الخصائص والمزايا الرئيسية

ممتاز للأجزاء ذات القطر الكبير: يتيح الاتجاه الرأسي لقطعة العمل الجلوس على طاولة أفقية، وغالبًا ما يكون من السهل تحميلها ودعمها، خاصة المكونات الثقيلة أو الكبيرة. مثال: المخرطة العمودية VTC100، "أقصى قطر للتصنيع: 1000 مم... تستخدم لقطع العمل الكبيرة والثقيلة."

دعم الأجزاء بمساعدة الجاذبية: يساعد الاتجاه الرأسي في الحفاظ على ثبات قطعة العمل ويمكن أن يقلل من انحراف عمود الدوران تحت الحمل. بالإضافة إلى ذلك، تسقط الرقائق بعيدًا عن منطقة العمل بشكل طبيعي.

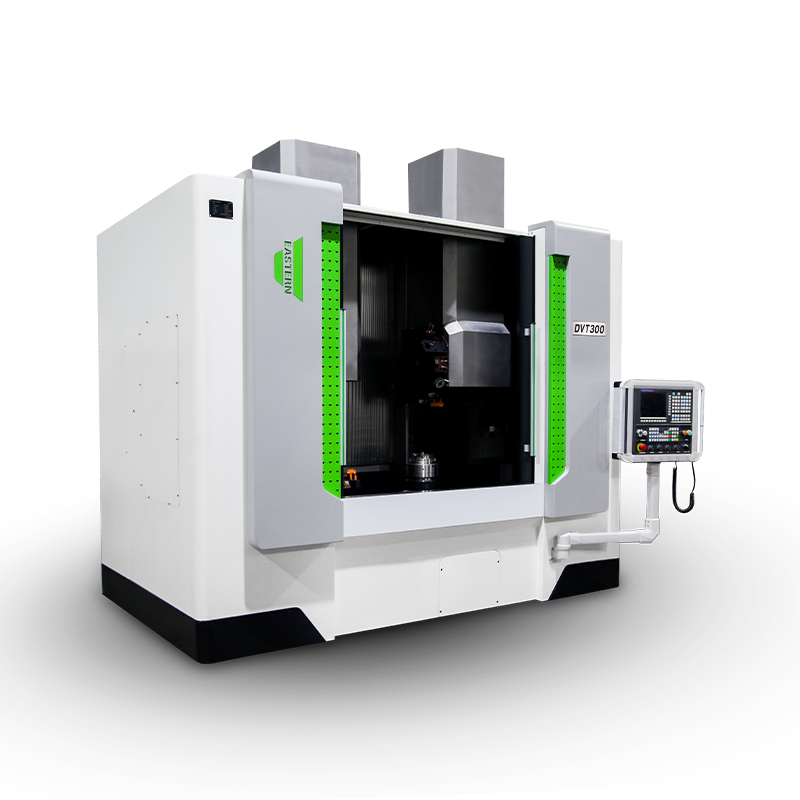

تعدد الاستخدامات: تشتمل العديد من المخارط العمودية أيضًا على وظائف الطحن أو الحفر أو الأدوات الحية. على سبيل المثال، المخرطة العمودية ذات المغزل المزدوج/البرج المزدوج DVT300 مصممة للأجزاء المعقدة.

اعتبارات

قد تكون هناك حاجة إلى مراعاة مساحة الأرضية والارتفاع، حيث يمكن أن يكون الهيكل طويلًا.

قد يحتاج التحميل/التفريغ إلى رافعة علوية أو معدات رفع لقطع العمل الثقيلة.

ليست جيدة دائمًا للأعمدة الطويلة النحيلة؛ قد تكون الأسرة الأفقية أو المائلة أكثر ملاءمة لمثل هذا العمل.

منتج مثال

على موقع الويب East CNC ضمن المخرطة العمودية: "آلة المخرطة العمودية هي أداة آلية متعددة الاستخدامات ... تستخدم بشكل أساسي في مجالات المعالجة الميكانيكية المختلفة."

أيضًا المنتج VTC65: "يتميز السرير بامتصاص جيد للصدمات نظرًا لبنيته المصنوعة من الحديد الزهر الملقح عالي القوة... تُستخدم الماكينة بشكل أساسي لتصنيع قطع العمل الكبيرة والثقيلة ذات الأبعاد الشعاعية الكبيرة، والأبعاد المحورية الصغيرة، والأشكال المعقدة."

التطبيقات النموذجية

الشفاه والأقراص والمحامل وأغطية التوربينات ذات القطر الكبير

قطاعات الصناعة الثقيلة والطيران والطاقة

الأجزاء التي يكون فيها اتجاه المغزل العمودي يعطي مزايا في الدعم واستقرار المعالجة

كيفية اختيار نوع السرير المناسب

يعتمد تحديد نوع قاعدة المخرطة الصحيح على هندسة قطعة العمل وحجم الإنتاج واحتياجات التشغيل الآلي وتخطيط المتجر. فيما يلي بعض الأسئلة التوجيهية:

شكل وحجم قطعة العمل: قضبان أو أعمدة طويلة ⇒ قد يكون السرير المسطح جيدًا. الأجزاء المتوسطة التي تحتاج إلى إزالة الرقائق ⇒ سرير مائل. أقراص ذات قطر كبير أو مكونات ثقيلة ⇒ عمودية.

التخلص من الرقاقة والأتمتة: إذا كانت هناك حاجة إلى إزالة الرقاقة تلقائيًا وإنتاجية عالية، فقد توفر الأسرّة المائلة أو الرأسية تدفقًا طبيعيًا أفضل للرقاقة.

الصلابة والمساحة: إذا كانت المساحة محدودة ولكن هناك حاجة إلى صلابة عالية، فقد يقدم السرير المائل حلاً وسطًا جيدًا.

التحميل والمناولة: فكر في كيفية تحميل/تفريغ قطعة العمل. قد تفضل قطع العمل الثقيلة/الصعبة نمط الطاولة الرأسية أو أنظمة التحميل المتكاملة.

تعدد الاستخدامات والأدوات: إذا كنت بحاجة إلى آلات متعددة الوظائف (الطحن، والحفر، والخراطة)، فإن النماذج المائلة العمودية أو المتقدمة قد تكون أفضل.

حجم الإنتاج ودقته: للحصول على دقة عالية وخطوط إنتاج آلية، يكون تصميم السرير وهيكل التوجيه (كما هو موصوف في تصميم سرير السكك الحديدية العالية/المنخفضة لشركة East CNC) مهمًا.

لماذا يهم تصميم السرير - التأثير الهيكلي

السرير ليس مجرد قاعدة ثابتة - فهو يؤثر بشكل كبير على الدقة ودورة الحياة وجودة الإخراج. على سبيل المثال:

مقالة East CNC حول " فهم مخرطة CNC ذات السكك الحديدية العالية والمنخفضة "يشرح كيف يتحمل السكة العالية الأحمال الرأسية بينما تقاوم السكة المنخفضة الالتواء، وبالتالي يؤثر تصميم القاعدة بشكل مباشر على دقة مركز الأدوات تحت أحمال القطع.

وفقًا لتحليل الصناعة، يمكن لهندسة الطبقة المائلة تحسين الصلابة عن طريق زيادة مساحة المقطع العرضي ومواءمة قوى القطع مع الجاذبية وتقليل الاهتزاز والحصول على نتائج أفضل.

وبالتالي، يعد اختيار نوع السرير المناسب أمرًا ضروريًا لتحقيق نتائج تصنيع متسقة وموثوقة.

الأسئلة المتداولة (الأسئلة الشائعة)

Q1: ما هو الفرق الرئيسي بين آلة المخرطة ذات السرير المسطح والسرير المائل؟

A1: يحتوي السرير المسطح على قضبان توجيه موازية للأرضية، مما يوفر تصميمًا يسهل الوصول إليه للأجزاء الطويلة وتحميلًا أسهل. تكون الطبقة المائلة مائلة (غالبًا 30°-60°)، مما يؤدي إلى تحسين إخلاء الرقاقة والصلابة وسهولة الوصول للمشغلين.

س2: هل يمكنني معالجة الأقراص ذات القطر الكبير على مخرطة مسطحة؟

ج2: نعم، يمكنك ذلك، ولكن الأجزاء ذات القطر الكبير قد تتطلب أدوات ودعمًا متخصصًا، وقد لا توفر القاعدة المسطحة نفس سهولة التحميل أو تفريغ الرقاقة بمساعدة الجاذبية مثل القاعدة الرأسية أو المائلة. للحصول على كفاءة جيدة، قد تكون المخرطة العمودية أكثر ملاءمة.

س3: لماذا يساعد السرير المائل في إزالة الرقائق؟

ج3: نظرًا لأن السرير مائل، فإن الرقائق تسقط بشكل طبيعي نحو الأسفل باتجاه ناقل الرقائق بدلاً من التجمع حول الحزوز الدليلية. تساعد الجاذبية على إخلاء الرقاقة، مما يقلل من تراكم الحرارة ويتيح عمرًا أفضل للأداة.

س 4: هل مخارط السرير العمودية أفضل لقطع العمل الثقيلة؟

ج4: نعم، بالنسبة للعديد من المكونات الثقيلة أو ذات القطر الكبير، توفر المخارط العمودية مزايا: يتم وضع قطعة العمل على طاولة أفقية، مما يقلل من البروز؛ تساعد الجاذبية على استقرار الجزء؛ ويمكن أن تكون الماكينة أكثر كفاءة في استخدام المساحة لأحجام معينة من قطع العمل.

س 5: ما مدى أهمية صلابة التوجيه والسرير في اختيار المخرطة؟

ج5: مهم جدًا. يؤثر تصميم السرير والتوجيه على مدى مقاومة الماكينة للانحراف والاهتزازات والتشوه الحراري تحت الحمل. على سبيل المثال، تقدم شركة East CNC تصميمات للسكك الحديدية العالية والمنخفضة لتعزيز الصلابة والدقة في التطبيقات الصعبة.

س6: هل يؤثر نوع السرير على أنظمة التشغيل الآلي والتحميل؟

ج6: نعم. غالبًا ما تسهل تصميمات الأسِرَّة المائلة والعمودية التحميل/التفريغ التلقائي، والتكامل الآلي، وإزالة الرقائق بشكل أفضل، مما يجعلها مناسبة لخطوط الإنتاج الآلية. قد تتطلب الأسرة المسطحة أنظمة إضافية للأتمتة.
