تحليل متعمق للمخارط الأفقية CNC ذات الطبقة المسطحة

تشير "المخارط المركزية" عادة إلى المخارط الأفقية التقليدية الأكثر أساسية. تتمثل طريقة العمل الأساسية في استخدام الجزء العلوي من صندوق المغزل وغراب الذيل لتثبيت ودعم الفتحات المركزية عند طرفي قطعة العمل، بحيث تدور قطعة العمل حول محورها. ويتم تنفيذ عملية القطع عن طريق التحكم اليدوي أو شبه الآلي في حركة حامل الأداة. ومع ذلك، مع التحسين المستمر لكفاءة المعالجة، كنسخة مطورة من CNC للمخرطة المركزية التقليدية، فإن مخرطة CNC أفقية مسطحة أصبح الاتجاه السائد.

متى تستخدم المخرطة المركزية التقليدية؟

المخارط المركزية التقليدية لا يمكن استبدالها في السيناريوهات التالية: عند إنتاج دفعة صغيرة أو معالجة قطعة واحدة، تكون المخارط التقليدية أكثر اقتصادية. عند إجراء تشذيب الأجزاء أو التعديل الثانوي، يمكن للسيد تشغيل المخرطة التقليدية مباشرة لإكمالها بسرعة دون إعادة البرمجة. بالنسبة لمهام المعالجة القاسية، خاصة عندما تكون صلابة المواد عالية أو حجم القطع كبيرًا، تكون المخارط التقليدية أكثر متانة وتكاليف صيانة منخفضة. تسمح سيناريوهات التدريس والتدريب للطلاب بإتقان تشغيل المخارط التقليدية أولاً، حتى يتمكنوا من فهم مبادئ المعالجة الميكانيكية بشكل أفضل.

الاختلافات بين المخرطة الأفقية CNC ذات السرير المسطح والمخرطة المركزية

تتحكم المخرطة الأفقية CNC ذات السرير المسطح في المحرك المؤازر لدفع اللولب الكروي من خلال نظام CNC، وهي مجهزة ببرج أوتوماتيكي (8-12 محطة) لتحقيق معالجة آلية عالية الدقة، وهي مناسبة لتحويل الدفعات للأجزاء الكنتورية المعقدة (مثل الأكمام ذات الشكل الخاص)؛ بينما تعتمد المخرطة المركزية (المخرطة العادية) على التشغيل اليدوي لتغيير سرعة علبة التروس وتغذية العجلة اليدوية، وهي مجهزة فقط بحامل الأدوات المربع الأساسي. دقة المعالجة محدودة بخبرة المشغل، وهي مناسبة للتحويل البسيط للمحاور الطويلة في سيناريوهات الصيانة أو التعليم للقطعة الواحدة. الأول معروف بمعالجته المركبة الفعالة، بينما يفوز الأخير بتكلفة منخفضة ومرونة.

ما هي مزايا المخرطة الأفقية CNC ذات السرير المسطح مقارنة بالمخرطة المركزية التقليدية؟

تكمن الميزة الأساسية للمخرطة الأفقية CNC ذات السرير المسطح (مخرطة CNC ذات السرير المسطح) مقارنة بالمخرطة المركزية التقليدية في التحسين الشامل للأتمتة والدقة والكفاءة، وتحقيق قفزة في الكفاءة والجودة في المعالجة المجمعة لقطع العمل الكبيرة.

تعزيز الصلابة والاستقرار: يعتمد السرير المسطح تخطيط سكة التوجيه الأفقية، مما يحسن بشكل كبير من صلابة أداة الآلة مقارنة بالمخارط التقليدية. يؤدي هذا إلى تقليل الاهتزاز عند معالجة قطع العمل الثقيلة، وهو مناسب بشكل خاص للقطع المستمر لقطع العمل ذات القطر الكبير (مثل الأعمدة الكبيرة والفلنجات).

مزايا الدقة والاتساق: يحقق نظام CNC دقة تحديد موضع قابلة للتكرار تبلغ ±0.005 مم من خلال التحكم المؤازر ذو الحلقة المغلقة، مما يتجنب تقلبات الأبعاد الناتجة عن الاعتماد على المهارات اليدوية للمخارط التقليدية، والتي تتطلب قياسًا وتعديلًا متكررًا.

قدرة تكامل الأتمتة: يمكن لمخرطة CNC المسطحة دمج وحدات التغذية الأوتوماتيكية، والمناولات، والكاشفات عبر الإنترنت لتحقيق إنتاج بدون طيار على مدار 24 ساعة.

بفضل هيكلها عالي الصلابة، وضمان دقة CNC وقابلية التوسع الآلي، فقد أصبحت المعدات الأساسية لمعالجة الأجزاء متوسطة إلى كبيرة الحجم وعالية التعقيد، ومناسبة بشكل خاص لسيناريوهات الإنتاج واسعة النطاق في مجالات السيارات ومعدات الطاقة.

توصية المنتج

يتطلب اختيار المؤسسة دراسة شاملة لحجم قطعة العمل وحجم الدفعة ومتطلبات الدقة.

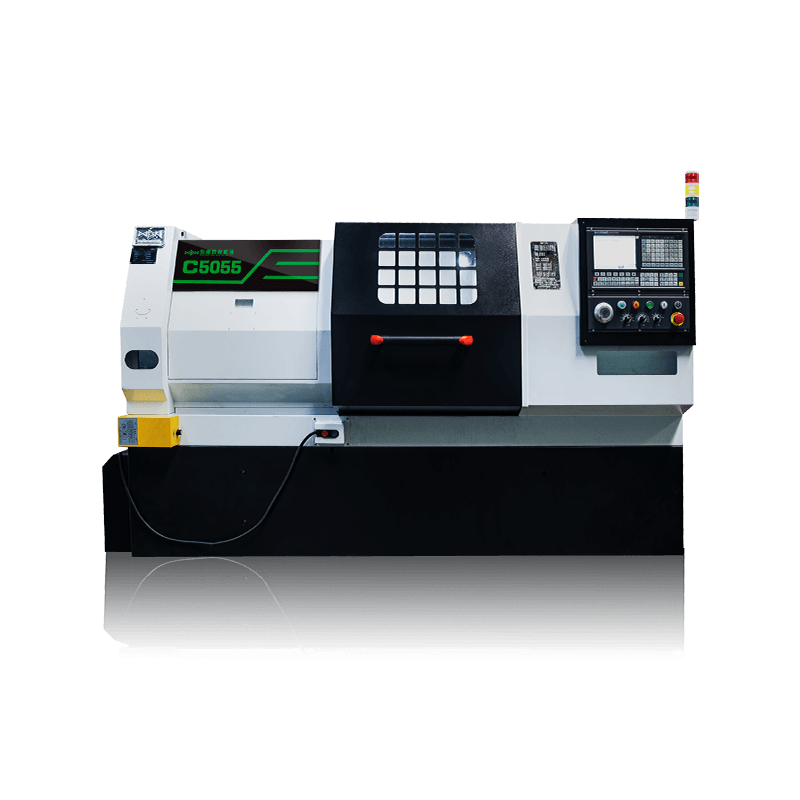

ال C5055 مخرطة القطع الأفقية CNC للخدمة الشاقة هو أحد المنتجات المميزة لمجموعة Eastern CNC Group، وهو مصمم لمعالجة قطع العمل ذات العمود الطويل واللوحة الثقيلة. إنها تعتمد سريرًا مسطحًا، وتغيير سرعة التروس، وظرفًا هيدروليكيًا قياسيًا عبر المحور، وحامل أدوات كهربائي بأربع محطات، وسكة توجيه مستطيلة، ولديها قدرات قطع ثقيلة قوية. تم تجهيز الطراز C5055B أيضًا بمحرك مغزل مؤازر مع نطاق واسع من سرعات المغزل لتلبية احتياجات المعالجة المختلفة. يمكن أن يصل قطر المعالجة الكبير إلى 400 مم، وطول المعالجة الكبير 450 مم، وحركة المحور X 310 مم، وحركة المحور Z 500 مم، وتضمن سكة التوجيه المستطيلة دقة المعالجة واستقرارها.
