من اليدوي إلى الذكي: تطور تكنولوجيا المخرطة

ما هي المخرطة المركزية؟

المصطلح " مخرطة مركزية "يشير عادةً إلى المخرطة الأفقية التقليدية الأكثر شيوعًا والأساسية، وهو ما نسميه غالبًا مخرطة عادية أو مخرطة محرك. يطلق عليها "المخرطة المركزية" بشكل رئيسي لأن طريقة عملها الأكثر كلاسيكية وجوهرية هي استخدام الجزء العلوي من صندوق المغزل وغراب الذيل لتثبيت ودعم الثقوب المركزية في طرفي قطعة العمل، بحيث تدور قطعة العمل حول محورها الخاص. يتم استخدامه بشكل رئيسي في الخراطة، معالجة الوجه النهائي، الحز، التخريش، معالجة الخيوط وغيرها من العمليات على قطع العمل الدوارة.

ما هي المكونات التي تتكون منها المخرطة المركزية وما هي وظائفها؟

صندوق المغزل: يعتبر صندوق المغزل أحد المكونات الأساسية للمخرطة، وهو المسؤول عن تحريك المغزل للدوران، وبالتالي دفع قطعة العمل للدوران. إنه يحقق سرعات متعددة من خلال آلية تغيير السرعة لتلبية متطلبات المعالجة المختلفة.

السرير: السرير هو المكون الأساسي للمخرطة، ويستخدم لدعم وتوصيل المكونات الأخرى وضمان الموضع النسبي لكل مكون أثناء العمل. عادة ما تكون مصنوعة من مواد عالية القوة لضمان الاستقرار أثناء المعالجة.

صندوق الشرائح وحامل الأدوات: يتم استخدام صندوق الشرائح للتحكم في الحركة الطولية والجانبية لحامل الأداة لتحقيق حركة تغذية الأداة. يتم استخدام حامل الأداة لتثبيت أداة الخراطة وقيادة أداة الخراطة للقطع.

غراب الذيل: يقع غراب الذيل مقابل صندوق المغزل، وعادةً ما يتم تثبيته بجزء علوي، والذي يستخدم للمساعدة في دعم قطع العمل الطويلة لمنع الانحناء أثناء المعالجة.

جهاز التغذية: ينقل جهاز التغذية قوة صندوق المغزل إلى حامل الأداة من خلال قضيب ضوئي أو برغي لتحقيق تغذية دقيقة للأداة.

ما هي مخرطة البرج؟

المخرطة البرجية هي شكل محسن من المخرطة المركزية، لكن المخرطة البرجية والمخرطة المركزية لديهما اختلافات في الوظائف الأساسية والتصميم الهيكلي. يتم إلغاء غراب الذيل والمسمار. يتميز بحامل أدوات برجي قابل للدوران يمكنه تركيب أدوات متعددة في نفس الوقت. هذا التصميم يسمح للمخرطة البرجية بتبديل الأدوات بسرعة أثناء المعالجة بدون الاستبدال اليدوي، وبالتالي تحسين كفاءة الإنتاج بشكل كبير.

هل يمكن للمخرطة البرجية أن تحل محل المخرطة المركزية؟

يمكن للمخرطة البرجية أن تحل محل المخرطة المركزية في بعض الحالات، خاصة في الإنتاج الضخم. نظرًا لقدرتها على تبديل الأدوات بسرعة، تعد المخارط البرجية أكثر ملاءمة لمهام المعالجة المعقدة والإنتاج المستمر. ومع ذلك، قد تتمتع المخارط المركزية بمزايا أكثر في دقة المعالجة والمرونة، وبالتالي فإن الاثنين لهما خصائصهما الخاصة، وما إذا كان يجب استبدالهما يعتمد على احتياجات المعالجة الفعلية.

ما هي مخرطة CNC؟

مخرطة CNC هي مخرطة يتم التحكم فيها بواسطة تكنولوجيا التحكم العددي بالكمبيوتر. من خلال برمجة نظام CNC والتحكم فيه، يمكنها تحقيق تكنولوجيا معالجة معقدة ومتطلبات معالجة عالية الدقة. تتميز مخارط CNC بمزايا الدرجة العالية من الأتمتة، ودقة المعالجة العالية، وكفاءة الإنتاج العالية، وتستخدم على نطاق واسع في مجال المعالجة الميكانيكية.

كيف يمكن لمخرطة CNC أن تحقق وظائف المخرطة المركزية والمخرطة البرجية؟

يمكن لمخارط CNC أن تحقق وظائف المخارط المركزية والمخارط البرجية من خلال أنظمة CNC المتقدمة والتكوينات المرنة.

التعرف على وظائف المخارط المركزية:

من خلال التعاون بين المغزل وحامل الأداة، يمكن لمخارط CNC إكمال جميع الوظائف الأساسية للمخارط المركزية، مثل الخراطة، والتثقيب، واللولبة، وما إلى ذلك. يمكن لنظام CNC التحكم بدقة في سرعة تغذية الأداة وسرعة المغزل، وبالتالي تحقيق معالجة عالية الدقة.

يمكن تجهيز حامل الأدوات في مخرطة CNC بأداة واحدة. من خلال التحكم في برنامج CNC، يمكن تحريك الأداة طوليًا وأفقيًا لإكمال إجراءات المعالجة المختلفة، وهو ما يشبه طريقة عمل المخرطة المركزية.

تحقيق وظيفة مخرطة البرج:

يمكن لمخرطة CNC أن تحقق وظيفة المخرطة البرجية عن طريق تكوين برج الطاقة والمغزل الفرعي. يمكن تجهيز برج الطاقة بأدوات متعددة. من خلال التحكم في نظام CNC، يمكن تبديل الأدوات بسرعة لتحقيق المعالجة المستمرة لعمليات متعددة.

تصميم المغزل الفرعي يمكن مخرطة CNC من معالجة الطرف الآخر من قطعة العمل أثناء معالجة المغزل، مما يزيد من تحسين كفاءة المعالجة. على سبيل المثال، عند معالجة الأجزاء ذات المحاور الطويلة، يمكن استخدام المغزل الفرعي لدعم نهاية قطعة العمل وإجراء معالجة الدوران في نفس الوقت، وهو ما يشبه وظيفة غراب الذيل في مخرطة البرج.

يمكن لنظام CNC الخاص بمخرطة CNC التحكم تلقائيًا في تبديل الأدوات ومسارات المعالجة وفقًا لبرنامج المعالجة لتحقيق تكنولوجيا المعالجة المعقدة. وظائفها وكفاءتها هي مخارط البرج التقليدية في العديد من الجوانب.

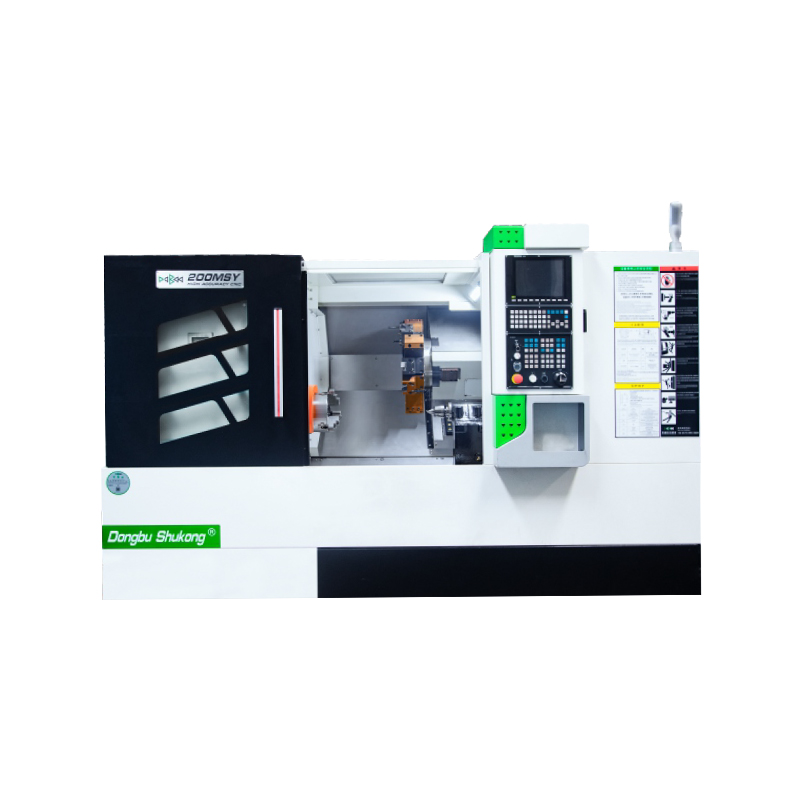

ال مخرطة السرير المائلة CNC 200MSY CNC الشرقية مع المحور Y للمغزل الفرعي هي مخرطة ذات قاعدة مائلة CNC عالية الأداء. إنها تعتمد تصميم سرير مائل بزاوية 35 درجة مع صلابة عالية وتوازن حراري جيد، وهو مناسب لمعالجة الأجزاء المعقدة. يتم تحقيق المحور Y عالي الصلابة من خلال حركة الشرائح الوسطى (المائلة) والكبيرة (الأفقية)، والتي تتضمن استكمالًا مستمرًا ثنائي المحور. وهذا يتيح عمليات الطحن بصلابة كبيرة، والتي يمكنها معالجة الأشكال المعقدة مثل الثقوب اللامركزية. تصل قوة المغزل إلى 22 كيلووات، وهو مزود ببرج طحن متحرك مكون من 12 محطة، مما يدعم مجموعة متنوعة من العمليات مثل الخراطة، والطحن، والحفر، والنقر. يمكن أيضًا تجهيز أداة الآلة بمعدات أتمتة اختيارية لتعزيز الإنتاج المرن بشكل أكبر. نظام التحكم الخاص به متطور ويدعم تقنية تعويض الإزاحة الحرارية لضمان دقة المعالجة. إنها مناسبة لمعالجة الأجزاء المعقدة في صناعات مثل السيارات، وهي عبارة عن معدات معالجة فعالة ومتعددة الوظائف.
