كيف تقلل مخارط CNC ذات المغزل الفرعي من التصنيع الثانوي؟

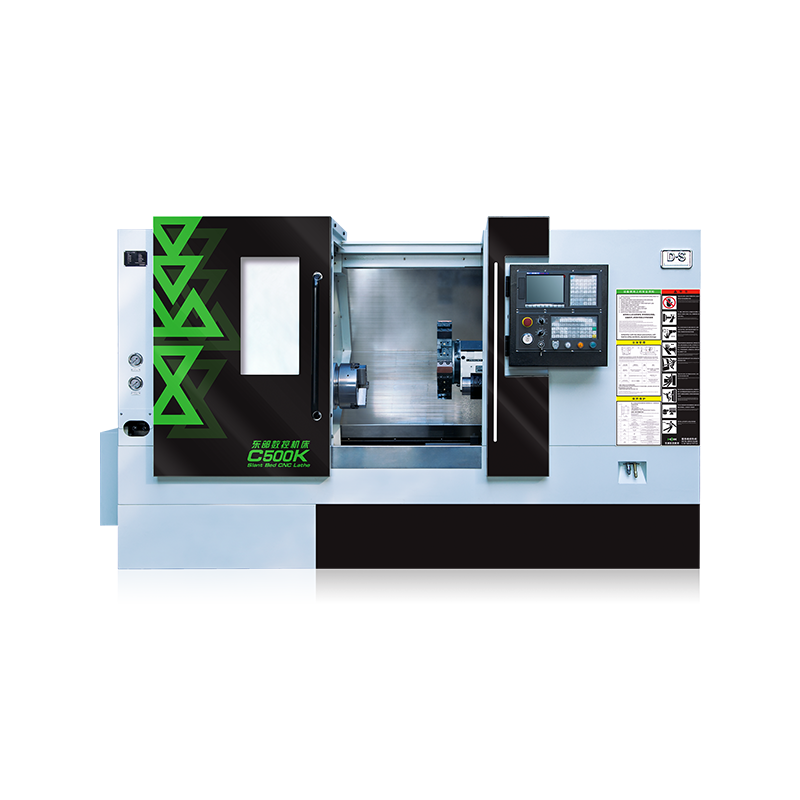

ما هي مخرطة CNC ذات المغزل الفرعي؟

أ مخرطة المغزل الفرعية هي نسخة متقدمة من مخرطة CNC القياسية التي تشتمل على عمود دوران فرعي إضافي قادر على الدوران والبرمجة بشكل مستقل. بمجرد أن يكمل المغزل الرئيسي عمليات الدوران على الجانب الأمامي لقطعة الشغل، فإن المغزل الفرعي يمسك قطعة الشغل مباشرة، ويقلبها، ويكمل عملية تصنيع الوجه الخلفي أو الوجه النهائي. يتم تنفيذ هذه العملية بأكملها داخل جهاز واحد، مما يلغي الحاجة إلى التعامل اليدوي مع الأجزاء أو تغيير التركيبات أو إعادة ضبط الأداة.

ورغم أن هذا التعديل الهيكلي قد يبدو بسيطا، إلا أن تأثيره على التصنيع المتكرر بكميات كبيرة يكون تراكميا. لنفترض أن خط إنتاج يقوم بتصنيع 500 قطعة في اليوم: إذا كانت العمليات التقليدية تتطلب عمليتي تثبيت منفصلتين، فإن المخرطة ذات المغزل الفرعي تتخلص مباشرة من 500 عملية تقليب لقطع العمل - إلى جانب 500 حالة مرتبطة من وقت إعداد الأداة والأخطاء التراكمية الناتجة عن التثبيت المتكرر.

المفهوم الأساسي

لا تكمن الميزة الأساسية للمخرطة ذات المغزل الفرعي في "سرعتها" فحسب، بل في قدرتها على تقليل الخسائر الانتقالية بين مراحل التصنيع - على وجه التحديد، عدد مرات قلب قطعة العمل أو تثبيتها أو إعادة ضبطها. مع كل تخفيض في هذه الخطوات، يتم التخلص من مصدر الخطأ المحتمل، ويتم تقصير وقت الدورة الإجمالي.

تقليل تقليب الأجزاء إلى الحد الأدنى: القضاء على فقدان الوقت من الناحية الهيكلية أثناء انتقالات العملية

عندما يتم استخدام مخارط CNC التقليدية لتصنيع قطع العمل التي تتطلب عمليات الخراطة على كلا الطرفين، يتضمن الإجراء القياسي عادةً الخطوات التالية: يكمل المغزل الرئيسي معالجة الجانب الأمامي ← توقف الماكينة ← إزالة الأجزاء يدويًا ← تغيير التركيب أو تعديل ظرف الظرف ← إعادة التثبيت ← إعداد الأداة ← استئناف المعالجة على الجانب الخلفي. في حين أن سير العمل هذا قد يبدو غير مثير للمشاكل عند معالجة وحدة واحدة، في بيئة إنتاج كبيرة الحجم تتضمن مئات أو آلاف الأجزاء، فإن كل حالة من حالات قلب قطعة العمل تمثل فترة ثابتة من توقف الماكينة.

تستخدم المخارط المجهزة بمغزل فرعي أسلوبًا مختلفًا. بمجرد انتهاء المغزل الرئيسي من معالجة الجانب الأمامي، يتحرك المغزل الفرعي مباشرة إلى موضعه لاستقبال الجزء، ممسكًا بالوجه النهائي لقطعة الشغل. يقوم المغزل الرئيسي بعد ذلك بتحرير قبضته، مما يكمل النقل السلس لقطعة الشغل، ويبدأ المغزل الفرعي على الفور في تصنيع الجانب الخلفي. يمكن إكمال عملية النقل بأكملها في غضون ثوانٍ، دون الحاجة إلى تدخل يدوي ويلغي الحاجة إلى التوقف أثناء الانتظار.

هذا التمييز واضح بشكل خاص بالنسبة للفئات التالية من قطع العمل:

• الأجزاء من نوع العمود التي تتطلب تشطيبًا دقيقًا على كلا الطرفين: تشمل الأمثلة أعمدة النقل وأعمدة المحركات السائر. تتطلب هذه الأجزاء غالبًا محورية عالية بين طرفيها؛ وبالتالي، فإن تقليل عدد مرات قلب الجزء يقلل بشكل مباشر من الأخطاء المرتبطة بنقل المسند.
• الموصلات التي تتطلب عمليات الحز أو تدوير الخيط على الجانبين الأمامي والخلفي: تتطلب العمليات التقليدية عادةً عمليتين منفصلتين؛ ومع ذلك، تسمح المخرطة ذات المغزل الفرعي بدمج هذه الخطوات في دورة إعداد وتصنيع واحدة.
• الغرسات والموصلات صغيرة الحجم للصناعة الطبية: وتتميز هذه الأجزاء بحجمها الصغير ومتطلبات الدقة الصارمة. في مثل هذه الحالات، يمكن أن تشكل أخطاء تحديد الموضع التي تحدث عن طريق التقليب اليدوي نسبة كبيرة من التسامح الإجمالي للجزء؛ يؤدي استخدام المغزل الفرعي إلى القضاء بشكل فعال على مصدر الخطأ هذا في عملية التصنيع.
• المكونات القياسية كبيرة الحجم لصناعة السيارات: تشمل الأمثلة موصلات حاقن الوقود وأغطية أجهزة الاستشعار. ونظرًا لمخرجات الإنتاج العالية المطلوبة لكل نوبة عمل، فإن الوقت الذي يتم توفيره عن طريق التخلص من عملية التقليب اليدوية يترجم مباشرة إلى زيادة ملموسة في عدد الأجزاء المنتجة في الساعة.

تقليل أخطاء التثبيت: تقليل فقدان الدقة الناتج عن نقل مسند الإسناد

يمكن أن تنبع أخطاء التصنيع من مصادر عديدة، من بينها أخطاء التثبيت فئة غالبًا ما يتم الاستهانة بها. في كل مرة يتم فيها إعادة تثبيت قطعة الشغل، يخضع مرجع تحديد موضعها إلى تحول. حتى لو كان مشغل الماكينة يتمتع بمهارة عالية وكان ظرف الظرف يتمتع بقابلية تكرار استثنائية، فإن الأخطاء التراكمية الناتجة عن عمليات التثبيت المتكررة هذه تظل حقيقة موضوعية.

تكمن ميزة المخرطة المجهزة بمغزل فرعي في هذا الجانب المحدد: طوال عملية المعالجة بأكملها - بدءًا من مخزون القضبان الخام وحتى المنتج النهائي - تخضع قطعة العمل لعملية تثبيت واحدة فقط. إن نقل قطعة العمل بين المغازل الرئيسية والفرعية هو عملية مدفوعة ميكانيكيًا ويتم التحكم فيها عن طريق البرنامج؛ وبالتالي، يتم تحديد إمكانية تكرار تحديد الموضع من خلال الدقة المتأصلة في أداة الآلة نفسها، وليس من خلال اتساق التدخل اليدوي للمشغل.

مقارنة مصادر خطأ التثبيت

بالنسبة للمكونات الدقيقة من نوع العمود مع متطلبات التسامح التي تتراوح من ±0.01 مم إلى ±0.03 مم - أو للأجزاء صغيرة الحجم في الصناعة الطبية التي تتطلب اتساقًا عالي الأبعاد بشكل استثنائي - فإن التحسن في الدقة الناتج عن انخفاض عمليات التثبيت هو فائدة ملموسة يمكن التحقق منها مباشرة خلال مرحلة فحص الجودة، بدلاً من البقاء مجرد تحسين نظري.

تقصير أوقات الدورة: ضغط الوقت من خلال عمليات المغزل الرئيسية والفرعية المتوازية

يعد وقت الدورة أحد المقاييس الأساسية المستخدمة لقياس قدرة إخراج الأداة الآلية. في مخارط CNC المجهزة بمغازل فرعية، يتم تقليل وقت الدورة على مستويين: أولاً، من خلال الإلغاء المباشر للوقت المستغرق في تقليب الأجزاء وإعادة تثبيتها؛ وثانيًا، لأن المغازل الرئيسية والفرعية يمكن أن تعمل جزئيًا بالتوازي، مما يزيد من ضغط إجمالي مدة المعالجة.

في تكوين المغزل الفرعي، بينما يقوم المغزل الرئيسي بتشكيل الجانب الأمامي من قطعة الشغل التالية، يقوم المغزل الفرعي في نفس الوقت بإكمال الدوران الجانبي لقطعة الشغل السابقة. هذا التداخل الزمني "يخفي" بشكل فعال - من منظور وقت الدورة - جزءًا من وقت المعالجة على الجانب الخلفي داخل الدورة الشاملة. بالنسبة لقطع العمل التي تكون فيها أوقات المعالجة للجانبين الأمامي والخلفي متساوية تقريبًا، يمكن لهذه العملية المتوازية أن تضغط إجمالي وقت الدورة بنسبة 30% إلى 50%، اعتمادًا على التوزيع المحدد لعمليات المعالجة بين الجانبين.

• تقليل بصمة المعدات: يمكن معالجة قطع العمل التي تتطلب عادةً مخرطتين منفصلتين لإكمالها بالكامل بواسطة مخرطة فرعية واحدة، وبالتالي تحرير قدرة آلة واحدة لمنتجات أخرى.
• تقليل العمل قيد التشغيل (WIP): نظرًا لعدم الحاجة إلى نقل قطع العمل فعليًا بين جهازين منفصلين، يتم تقليل تراكم مخزون الأعمال قيد التنفيذ بالمقابل، من أجل استخدام أكثر إحكاما وكفاءة لمساحة خط الإنتاج.
• متطلبات العمالة المخفضة: أutomated part transfer mechanisms minimize the reliance on manual labor for the part-flipping process, enabling certain production lines to be managed by a single operator overseeing multiple machines simultaneously.

مدى ملاءمة المخارط ذات المغزل الفرعي للمعالجة المجمعة لمخزون القضبان

يمثل الجمع بين مخرطة CNC ذات المغزل الفرعي ووحدة تغذية القضبان الأوتوماتيكية أحد تكوينات خط الإنتاج المعتمدة على نطاق واسع والمستخدمة حاليًا لتدوير الأجزاء الصغيرة والدقيقة. يتم تغذية مخزون القضبان من أحد الأطراف، ويتم تثبيته وتحويله بواسطة المغزل الرئيسي؛ عند الانتهاء، يتولى المغزل الفرعي القيام بالدوران على الجانب الخلفي، ويتم إخراج الجزء النهائي تلقائيًا من نهاية المغزل الفرعي. ويمكن تشغيل هذه العملية برمتها بشكل مستمر مع الحد الأدنى من التدخل البشري.

يوضح هذا التكوين درجة عالية من الملاءمة للقطاعات والسيناريوهات الصناعية التالية:

• أutomotive Component Machining: يتم إنتاج أجزاء مثل موصلات حاقن الوقود وأعمدة مستشعر ABS وقارنات ناقل الحركة بكميات كبيرة وتخضع لمتطلبات التسامح الصارمة. تسمح المخارط ذات المغزل الفرعي بزيادة كبيرة في الإنتاج لكل نوبة عمل - مقارنة بإعدادات المعالجة التقليدية ذات المرحلتين - مع الحفاظ على الدقة العالية؛ وهذا يجعلها حلاً جذابًا للغاية لسلاسل توريد السيارات التي تركز على تقليل تكاليف إنتاج الوحدات.
• تحول المكونات الطبية: تتطلب الأجزاء الطبية - مثل براغي تقويم العظام، ودعامات زراعة الأسنان، وموصلات المنظار الداخلي - معايير عالية للغاية من حيث اتساق الأبعاد وتشطيب السطح. يؤدي تقليل عدد عمليات التثبيت بشكل مباشر إلى تقليل اختلافات الأبعاد بين دفعات الإنتاج؛ علاوة على ذلك، فإن التخلص من الحاجة إلى التقليب اليدوي للأجزاء يخفف من مخاطر التلوث، وبالتالي ضمان الامتثال لمتطلبات مراقبة النظافة الصارمة.
• مكونات رمح الدقة: تمثل قطع العمل التي تتطلب تحكمًا متزامنًا في الجريان والتركيز عند كلا الطرفين - مثل أعمدة المحرك والبراغي ودبابيس الدقة - سيناريو التطبيق المباشر والمثالي للمخارط المجهزة بعمود دوران فرعي. من خلال استكمال تصنيع كلا الطرفين في إعداد تثبيت واحد، يتم تجنب تراكم أخطاء التركيز الناتجة عن تحولات المسند بشكل فعال.

بالإضافة إلى الفئات الثلاث المذكورة أعلاه، فإن العديد من الأجزاء الدقيقة صغيرة الحجم التي تتطلب تصنيعًا آليًا على كلا الطرفين - مثل مكونات الصمام الهيدروليكي، والتركيبات الهوائية، ومبيتات الأدوات - مناسبة تمامًا أيضًا للإنتاج على المخارط ذات المغزل الفرعي. عند تحديد ما إذا كان سيتم اعتماد مخرطة ذات مغزل فرعي، يمكن عادةً إجراء تقييم أولي بناءً على الأبعاد التالية:

• هل تتطلب قطعة العمل المعالجة على كلا الطرفين؟

إذا كان المنتج يتطلب تشغيل طرف واحد فقط، فإن عرض القيمة لعمود الدوران الفرعي يتضاءل بشكل كبير.

• هل حجم دفعة الإنتاج كبير بما فيه الكفاية؟

إن الاستثمار الرأسمالي المطلوب لمخرطة المغزل الفرعي أعلى من مخرطة CNC القياسية؛ ولذلك، فإن حجم الإنتاج الكبير بما فيه الكفاية ضروري لإطفاء هذه التكاليف الثابتة بشكل فعال.

• أre the machining times for both ends roughly equal?

لا تتحقق مكاسب كفاءة وقت الدورة المستمدة من التشغيل المتوازي للمغازل الرئيسية والفرعية بشكل كامل إلا عندما تكون أوقات المعالجة للجانبين الأمامي والخلفي متطابقة بشكل وثيق.

• أre the precision requirements sensitive to the number of clamping operations?

كلما كانت التفاوتات أكثر إحكامًا وزادت متطلبات التركيز، أصبحت فوائد الدقة المكتسبة من تقليل عدد عمليات التثبيت أكثر وضوحًا.

• أre conditions suitable for automated material feeding?

لا يمكن إطلاق الإمكانات الكاملة للمخرطة ذات المغزل الفرعي لتنفيذ عمليات إنتاج تلقائية مستمرة إلا عندما يتم دمجها مع نظام تغذية القضبان.

المعلمات الأساسية التي يجب مراعاتها عند اختيار المعدات

تختلف مخارط CNC المجهزة بمغازل فرعية بشكل كبير في المواصفات والتكوينات عبر السوق. عند اختيار الجهاز، تتطلب المعلمات التالية اهتمامًا خاصًا:

تعد دقة إعادة تحديد موضع عمود الدوران الفرعي مقياسًا غالبًا ما يتم تجاهله أثناء عملية الاختيار، ومع ذلك فإن له تأثيرًا عمليًا كبيرًا. تسرد بعض أوراق مواصفات المعدات دقة المغزل الرئيسي فقط؛ تتطلب الدقة الفعلية للمغزل الفرعي التحقق المستقل. عند الضرورة، اطلب من الشركة المصنعة تقديم بيانات الاختبار الفعلية أو اتخاذ الترتيبات اللازمة للتحقق من أجزاء العينة.

ملخص

لا تنبع قدرة المخرطة المغزلية الفرعية على تقليل الحاجة إلى عمليات المعالجة الثانوية من اختراق تكنولوجي واحد، بل من ابتكارات التصميم الهيكلي التي تضغط - أو حتى تلغي - خطوات محددة ضمن سير عمل العملية، مثل تقليب الأجزاء، وإعادة التثبيت، وإعداد الأداة. بالنسبة للأجزاء الدقيقة ذات الحجم الكبير التي تتطلب تصنيعًا آليًا على كلا الطرفين، فإن ضغط العملية هذا يؤدي إلى تحسينات قابلة للقياس في وقت الدورة واتساق الأبعاد ومتطلبات العمل.

أutomotive components, medical parts, and precision shafts represent sectors with a relatively high density of sub-spindle lathe applications. Their common characteristics include high production volumes, tight tolerances, and a sensitivity to datum shifts between successive machining operations. If your production line involves a significant volume of parts requiring turning on both ends—and if current manual flipping and secondary clamping procedures have become bottlenecks regarding cycle time or dimensional accuracy—then evaluating the potential benefits of introducing a مخرطة المغزل الفرعية هو مسار عمل موصى به للغاية.
