وظيفة وتطبيقات آلة مخرطة CNC

مقدمة لآلة مخرطة CNC

ماكينات مخرطة CNC (التحكم العددي بالكمبيوتر). هي عنصر أساسي في الآلات الحديثة والصناعات التحويلية. تجمع هذه الآلات بين تكنولوجيا التحكم الرقمي وعمليات الخراطة التقليدية، مما يتيح تشكيلًا دقيقًا ومتكررًا لقطع العمل. يُظهر اندماجها في مختلف القطاعات قدرتها على التكيف وأدائها المتسق عبر بيئات الإنتاج المختلفة.

هيكل ومكونات آلة مخرطة CNC

تم تصميم آلة المخرطة CNC بالعديد من المكونات الرئيسية التي تساهم في كفاءتها ودقتها:

السرير: يعمل السرير كقاعدة للآلة، مما يوفر الاستقرار والدعم الهيكلي. فهو يقوم بمحاذاة وتوجيه حركة العربة وغراب الذيل.

المغزل: هذا الجزء الدوار يحمل ويدور قطعة العمل أثناء التصنيع. يمكن التحكم في سرعة المغزل رقميًا بناءً على متطلبات المواد والتصميم.

ظرف الظرف: يستخدم لتثبيت قطعة الشغل بشكل آمن، ويضمن ظرف الظرف بقاء الجزء ثابتًا أثناء الدوران.

النقل: يقوم هذا الجزء بدعم وتحريك أداة القطع على طول المحورين X وZ. يتكون النقل من مكونات متقاطعة وعمود أداة وسرج.

غراب الذيل: يتم وضعه مقابل المغزل، ويدعم غراب الذيل قطع العمل الأطول، مما يمنع الانحناء أو الاهتزازات أثناء الدوران.

برج الأدوات: يحمل البرج أدوات متعددة ويدور لإحضار الأداة المحددة إلى موضع القطع تلقائيًا.

لوحة التحكم CNC: يسمح نظام التحكم للمشغلين ببرمجة العمليات ومراقبتها. فهو يفسر تعليمات G-code ويحولها إلى حركات ميكانيكية دقيقة.

مبدأ العمل لآلة المخرطة CNC

تعمل آلات مخرطة CNC بناءً على تعليمات مبرمجة مسبقًا والتي تملي كل جانب من جوانب عملية التصنيع. تتضمن الخطوات عادةً ما يلي:

التصميم والبرمجة: يقوم المهندسون بإنشاء نموذج CAD (التصميم بمساعدة الكمبيوتر)، والذي يتم تحويله إلى رمز G أو رمز M باستخدام برنامج CAM (التصنيع بمساعدة الكمبيوتر).

إعداد الآلة: يتم تثبيت قطعة العمل على ظرف الظرف، ويتم تثبيت الأدوات على البرج. يقوم المشغلون بإدخال البرنامج في نظام CNC وتحديد المعلمات مثل سرعة المغزل ومعدل التغذية.

المعالجة الآلية: بمجرد البدء، تقوم الآلة بتنفيذ البرنامج. يقوم المغزل بتدوير قطعة العمل بينما تتحرك الأدوات وفقًا للتعليمات المشفرة لإزالة المواد وتشكيل الجزء.

التشطيب والفحص: بعد التصنيع، قد يخضع الجزء لإزالة الأزيز أو التلميع أو فحص الأبعاد للتأكد من مطابقته للمواصفات.

مزايا ماكينات المخرطة CNC

الجودة المتسقة: يضمن نظام التحكم الرقمي أن كل جزء يلبي التصميم المبرمج بأقل قدر من الاختلاف.

التكرارية: بمجرد إنشاء البرنامج، يمكن إعادة استخدامه لإنتاج مكونات متطابقة بكفاءة.

تقليل الطلب على العمالة: تعمل الأتمتة على تقليل الحاجة إلى التدخل اليدوي المستمر، مما يسمح لمشغل واحد بالإشراف على آلات متعددة.

تعزيز السلامة: يعمل التشغيل المغلق وعناصر التحكم القابلة للبرمجة على تقليل خطر إصابة المشغل أثناء التشغيل الآلي.

أنواع ماكينات المخرطة CNC

تتوفر تكوينات مختلفة لآلات مخرطة CNC لتناسب مهام محددة:

مخرطة CNC أفقية s: هذه شائعة في عمليات الخراطة القياسية ومعروفة بتصميمها المباشر.

مخارط CNC العمودية : هذه مفيدة للأجزاء الكبيرة أو الثقيلة، وتوفر النماذج الرأسية دعمًا أفضل أثناء المعالجة بسبب محاذاة الجاذبية.

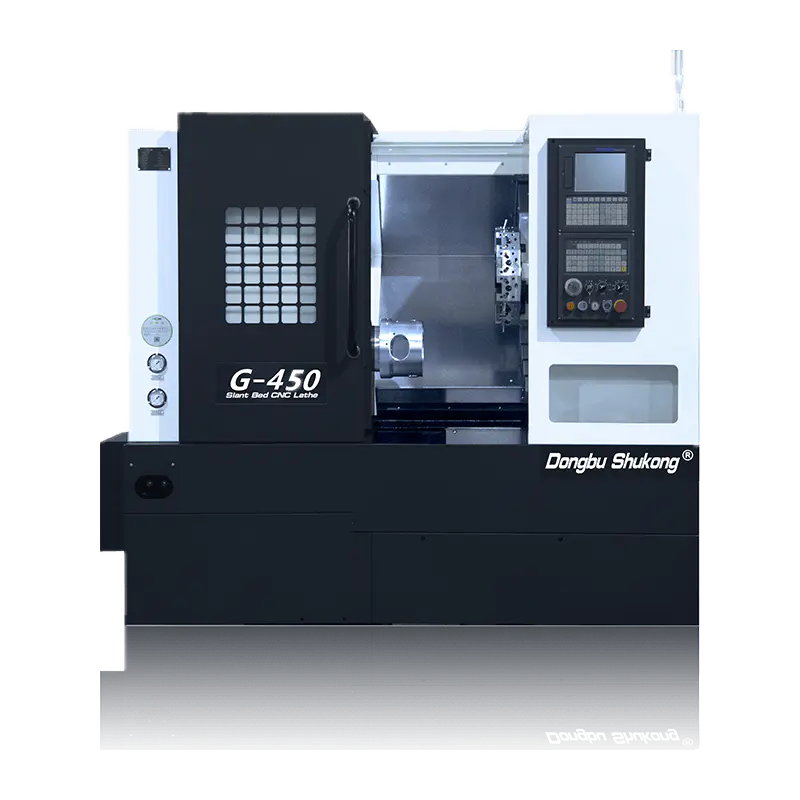

مخارط السرير المائلة : تم تصميم ماكينات السرير المائل لتحسين تدفق وصلابة الرقاقة، وهي مناسبة للعمليات المعقدة أو عالية السرعة.

مخارط متعددة المحاور: يمكن لهذه الآلات أن تعمل على محاور متعددة في وقت واحد، مما يسمح بهندسة معقدة ويقلل الحاجة إلى إعدادات متعددة.

ماكينات مخرطة CNC تمثل تقدمًا كبيرًا في تكنولوجيا التصنيع، حيث توفر إمكانات تحويل موثوقة ودقيقة لمجموعة واسعة من المواد والصناعات. تعمل طبيعتها القابلة للبرمجة على تعزيز كفاءة الإنتاج مع الحفاظ على الدقة.
