اتجاهات تطبيق المخارط العمودية ذات الدليل الخطي اللولبي الكروي

المخارط العمودية (VTLs) نشهد توسعًا مستمرًا في تطبيقاتها في تصنيع المكونات الكبيرة. مع تزايد أعداد العملاء الأجانب الذين يثيرون أسئلة فنية أكثر تفصيلاً وعقلانية أثناء عملية الاختيار، تركز المناقشات على الأشكال الهيكلية، واختيار السكك الحديدية التوجيهية، وملاءمة أنواع مختلفة من المخارط لمختلف التطبيقات.

إذا كانت المخرطة العمودية تستخدم موجهات خطية لولبية كروية، فكيف يمكن مقارنة صلابتها بصلابة الموجهات من النوع الصندوقي؟

تعتبر الأدلة من النوع الصندوقي منذ فترة طويلة التكوين السائد للأدوات الآلية للخدمة الشاقة، وتتميز بمساحة الاتصال الكبيرة وأداء التخميد الجيد، مما يجعلها مناسبة للقطع المستقر على المدى الطويل. ومع ذلك، مع التقدم في دقة التصنيع وتكنولوجيا المواد للموجهات الخطية اللولبية الكروية، فإن تطبيقها في المخارط العمودية ينضج تدريجيًا.

المخارط العمودية التي تستخدم موجهات خطية لولبية كروية عالية المواصفات، من خلال ترتيب متماثل متعدد المنزلق، وزيادة المقطع العرضي لسكة التوجيه، وتصميم اتجاه القوة الأمثل، يمكن أن توفر دعمًا هيكليًا موثوقًا مع ضمان دقة الحركة. بفضل التصميم الهيكلي المعقول والتحكم المسبق في الشد، توفر الأدلة الخطية مزايا كبيرة في الاستجابة الديناميكية، ودقة تحديد المواقع، والتغذية عالية السرعة، مما يجعلها مناسبة بشكل خاص لسيناريوهات المعالجة التي تتطلب إنتاجية عالية واتساقًا.

استنادًا إلى تعليقات التطبيق الفعلية الواردة من أسواق التصدير، فإن الموجهات الخطية اللولبية الكروية ليست مرادفة لـ "القطع الخفيف". في تصنيع الأجزاء الكبيرة على شكل قرص، والفلنجات، وأجسام الصمامات، والأجزاء الدوارة، يمكن لأدائها الإجمالي أن يلبي احتياجات المزيد من القطاعات الصناعية.

اختلافات التطبيق وتوصيات الاختيار لأنواع مختلفة من مخارط CNC

في عملية اختيار مخارط CNC، تتوافق الأشكال الهيكلية المختلفة للأدوات الآلية مع خصائص قطع العمل المختلفة وأهداف التصنيع. تحدد الاختلافات في التصميم الهيكلي بين المخارط ذات القاعدة المسطحة، والمخارط ذات القاعدة المائلة، والمخارط العمودية التركيزات المختلفة لكل منها من حيث حجم المعالجة، والاستقرار، والقدرة على التكيف.

خصائص تطبيق المخارط المسطحة

تعتمد المخارط المسطحة هيكل سرير أفقي، مع تخطيط عام مباشر، ومناسبة لتصنيع الأجزاء الطويلة الشبيهة بالعمود وقطع العمل متوسطة الحجم على شكل قرص. تتمتع هذه الآلات بمنطق تشغيل واضح، كما أنها سهلة الصيانة والتصحيح، وغالبًا ما تُستخدم في سيناريوهات التشغيل العامة. ومع ذلك، عند التعامل مع قطع العمل ذات الأشكال المعقدة أو التي تتطلب اتساقًا عاليًا في المعالجة، فإن مزاياها الهيكلية تكون محدودة نسبيًا. مزايا مخارط السرير المائلة

تعمل مخارط القاعدة المائلة، من خلال تصميمها المائل، على تحسين اتجاه قوى القطع، وتحسين توزيع الضغط الإجمالي على الماكينة وتعزيز إزالة الرقائق. هذا الهيكل مناسب لتصنيع الأعمدة القصيرة وقطع العمل الصغيرة على شكل قرص، مما يوضح الأداء المستقر في التحكم الدقيق والتصنيع المستمر. غالبًا ما يتم استخدامها في مهام الإنتاج التي تتطلب اتساقًا عالي الأبعاد.

التطبيقات النموذجية للمخارط العمودية CNC

تم تصميم المخارط العمودية CNC في المقام الأول لقطع العمل الثقيلة ذات القطر الكبير على شكل قرص. إن المغزل الرأسي وطاولة العمل الدوارة الأفقية تسمح بوضع قطع العمل بشكل طبيعي، مما يحسن استقرار التثبيت. هذا النوع من الآلات مناسب لإكمال عمليات متعددة في إعداد واحد، خاصة بالنسبة للأجزاء الدوارة الكبيرة والمعقدة نسبيًا.

في عملية التوصية الفعلية، ينبغي النظر في حجم قطعة العمل، والوزن، وعمليات التصنيع، ودورة الإنتاج. بالنسبة لقطع العمل ذات العمود الطويل، قد يكون من المفضل استخدام هيكل السرير المسطح؛ بالنسبة للأجزاء الصغيرة والمتوسطة الحجم التي تتطلب دقة وأتمتة معينة، يمكن اختيار مخرطة ذات قاعدة مائلة؛ بينما بالنسبة للتطبيقات الكبيرة الحجم والثقيلة وعالية الثبات، فإن المخرطة العمودية CNC عادةً ما تكون خيارًا أكثر ملاءمة.

خصائص وتطبيقات المخارط العمودية CNC

المخارط العمودية CNC هي عبارة عن معدات تصنيع تتميز بترتيب المغزل العمودي وطاولة العمل الدوارة أفقيًا. لقد تم تصميمها بشكل أساسي لتصنيع قطع العمل كبيرة الحجم وشديدة التحمل والتي تتطلب ثباتًا عاليًا. بالمقارنة مع الهياكل الأفقية التقليدية، فإن التخطيط العمودي يسمح لوزن قطعة العمل بالعمل مباشرة على مركز طاولة العمل، مما يساعد على الحفاظ على الاستقرار أثناء التصنيع، خاصة بالنسبة للأجزاء الدوارة ذات الأقطار الكبيرة أو الأوزان العالية.

يركز إصدار CNC للمخرطة العمودية بشكل أكبر على الصلابة الشاملة وقدرات الاستجابة الديناميكية في تصميمها الهيكلي. من خلال تقوية هيكل العمود والشعاع، وتحسين تكوين نظام النقل، ودمجه مع نظام CNC عالي الدقة، يتم تحقيق أداء القطع المستقر والتكرار الموثوق. في الوقت نفسه، يؤدي تطبيق نظام تغيير الأدوات التلقائي إلى تقليل الوقت الإضافي، مما يتيح للمعدات التكيف مع احتياجات المعالجة المستمرة متعددة العمليات.

في التطبيقات العملية، يمكن للمخارط العمودية CNC إكمال تصنيع الوجوه النهائية، والأقطار الداخلية والخارجية، وغيرها من الأسطح المحددة المعقدة في إعداد واحد، مما يقلل بشكل فعال من تراكم الأخطاء الناتجة عن الإعدادات المتعددة. هذه الميزة تجعلها قابلة للتطبيق على نطاق واسع في مجالات معدات الطاقة، الآلات الهندسية، وتصنيع المكونات على نطاق واسع، مما يدل على مزايا كبيرة في تحسين كفاءة المعالجة واستخدام المساحة.

مقارنة التركيز على الأداء مع المخارط الأفقية

تختلف المخارط العمودية CNC بشكل كبير عن المخارط الأفقية في التصميم الهيكلي وتوزيع القوة. يؤثر هذا الاختلاف بشكل مباشر على أداء أداة الآلة في العمليات الثقيلة، وتثبيت قطع العمل، واستراتيجيات التشغيل الآلي. المخارط العمودية تعتمد تصميمًا بمغزل رأسي وطاولة عمل دوارة أفقيًا، مما يسمح لوزن قطعة العمل بالعمل مباشرة على مركز طاولة العمل، مما يساعد على تحسين استقرار التثبيت وصلابة التشغيل الآلي. هذا الهيكل، عند معالجة الأجزاء الدوارة الكبيرة على شكل قرص، على شكل حلقة، والثقيلة، يمكنه توزيع قوى القطع بشكل متساوٍ، وبالتالي ضمان الاستقرار واتساق الأبعاد لعملية المعالجة.

ومع ذلك، نظرًا لاتجاه إزالة الرقاقة المختلف للمغزل العمودي مقارنة بالمخارط الأفقية، فإن المخارط العمودية تتطلب تصميمًا متخصصًا في استراتيجيات إزالة الرقاقة، بما في ذلك تحسين مسارات الأداة، وضبط اتجاه تدفق سائل التبريد، والتخطيط العقلاني لمساحة إزالة الرقاقة لضمان إزالة الرقاقة بسلاسة من منطقة المعالجة. في الوقت نفسه، عند معالجة الثقوب الداخلية أو العميقة، من الضروري التخطيط بشكل عقلاني لطول تمديد الأداة ومعلمات القطع لتجنب الاهتزاز أو عدم استقرار المعالجة.

تُظهر المخارط العمودية CNC مزايا هيكلية عند التعامل مع قطع العمل كبيرة الحجم وشديدة التحمل، ولكن في إزالة الرقائق واستراتيجيات تصنيع الفتحات الداخلية، تكون هناك حاجة إلى تعديلات مستهدفة بناءً على خصائص العملية لتحقيق نتائج معالجة مستقرة وفعالة.

جدول المقارنة بين أنواع المخرطة المختلفة وتطبيقاتها

توصية المنتج

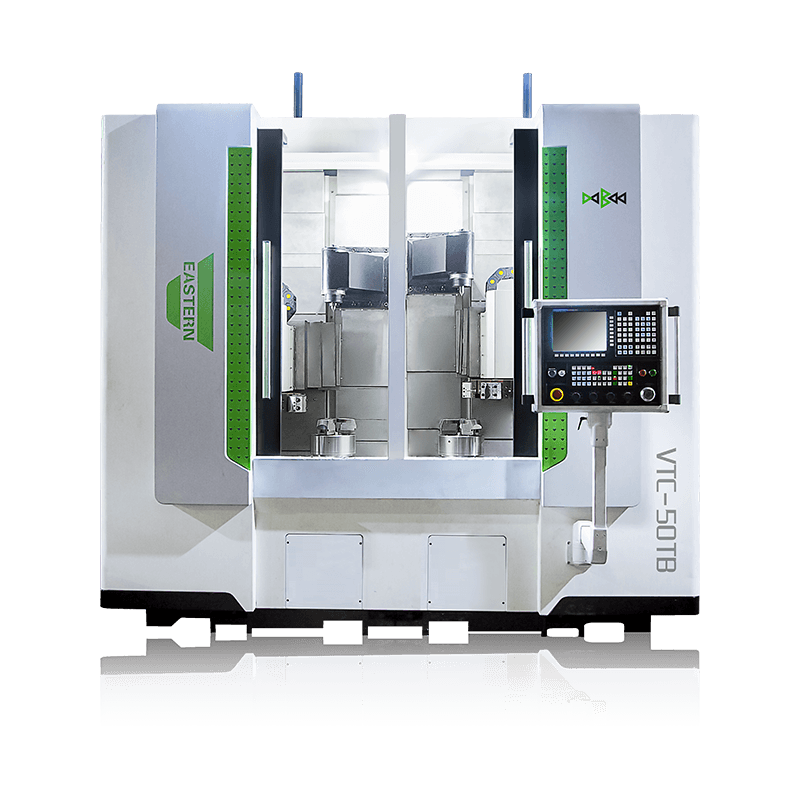

الشرقية CNC VTC تغطي منتجات السلسلة (مثل VTC50، VTC65، VTC80، VTC100، وما إلى ذلك) مواصفات المخرطة العمودية المتوسطة إلى الكبيرة، وتلبية أحجام قطع العمل المختلفة ومتطلبات التشغيل الآلي. تتميز عادةً بما يلي:

• استقرار معالجة ممتاز وصلابة هيكلية
• مناسبة للتصنيع العام وقطع غيار السيارات والأجزاء العامة على شكل قرص
• قابلة للتكوين والتوسيع وفقًا لمتطلبات عملية العميل

سي ان سي الشرقية توفر حلول مخرطة رأسية مخصصة بناءً على حجم قطعة العمل الخاصة بالعميل ووزنها وأهداف المعالجة. يمكن تصميم حاملات الأدوات، وتكوينات المغزل، وخيارات التشغيل الآلي وفقًا لمتطلبات العملية الفعلية، ومناسبة لمواصفات الطلب في أسواق التصدير المختلفة.

الأسئلة المتداولة

• 1. ما هي أنواع قطع العمل الأكثر ملاءمة للتصنيع على مخرطة عمودية؟

المخارط العمودية مناسبة بشكل أساسي لقطع العمل الدوارة الثقيلة على شكل قرص، أو على شكل حلقة. نظرًا لأن قطعة العمل موضوعة أفقيًا على طاولة العمل الدوارة، فإن وزنها الخاص يساعد على تحسين استقرار المعالجة، مما يجعلها مناسبة بشكل خاص لسيناريوهات المعالجة ذات القطر الكبير أو التشغيل الثقيل.

• 2. ما هي المزايا الرئيسية للمخارط العمودية مقارنة بالمخارط الأفقية؟

تتمتع المخارط العمودية بمزايا هيكلية من حيث قدرة الخدمة الشاقة واستقرار تثبيت قطعة العمل، مما يقلل من خطر التشوه الناتج عن تراكب قطعة العمل. في نفس الوقت، يساعد الهيكل العمودي على توفير مساحة أرضية ورشة العمل، وهو مناسب للمعالجة المركزة لقطع العمل الكبيرة.

• 3. ما هي عمليات التشغيل التي يمكن للمخرطة العمودية CNC إكمالها؟

يمكن للمخرطة العمودية CNC أن تكمل تصنيع الأوجه النهائية، والأقطار الداخلية والخارجية، والأسطح المحددة المتنوعة في عملية تثبيت واحدة، مما يقلل الأخطاء الناتجة عن التثبيت المتكرر ويحسن كفاءة المعالجة الإجمالية.

• 4. هل المخرطة العمودية مناسبة للتصنيع عالي الدقة؟

من خلال التصميم الهيكلي المعقول، وتكوين نظام CNC، وإدارة الأدوات، يمكن للمخارط العمودية أن تلبي متطلبات دقة التصنيع والاتساق في المجالات الصناعية المختلفة، ومناسبة بشكل خاص للتصنيع المستقر للأجزاء كبيرة الحجم.

• 5. ما الذي يجب مراعاته فيما يتعلق بإزالة الرقائق في المخارط العمودية؟

نظرًا للهيكل الرأسي للمغزل، فإن طريقة إزالة الرقائق تختلف عن المخارط الأفقية. عادةً ما يتطلب الأمر تصميم اتجاه سائل التبريد وتحسين مساحة إزالة الرقائق لضمان تفريغ الرقائق بسلاسة من منطقة المعالجة.

• 6. هل المخرطة العمودية مناسبة لخطوط الإنتاج الآلية؟

يمكن تكوين المخارط العمودية CNC مع أنظمة تغيير الأدوات الأوتوماتيكية، وقياس قطع العمل، وحلول التحميل والتفريغ الأوتوماتيكية حسب الحاجة، مما يجعلها مناسبة للتكامل في بيئات الإنتاج الآلية أو شبه الآلية إلى حد معين.

• 7. كيفية الاختيار بين المخرطة العمودية وأنواع المخارط الأخرى؟

يجب أن يعتمد الاختيار على دراسة شاملة لحجم قطعة العمل، والوزن، وتعقيد عمليات التشغيل الآلي، ومتطلبات دورة الإنتاج. بالنسبة لقطع العمل الثقيلة ذات القطر الكبير، تكون المخارط العمودية أكثر ملاءمة من الناحية الهيكلية بشكل عام.
