دليل تفصيلي لعمليات الخراطة باستخدام الحاسب الآلي: العمليات والأدوات والتطبيقات

ال التصنيع باستخدام الحاسب الآلي مخرطة سير العمل: من العمل إلى التشطيب

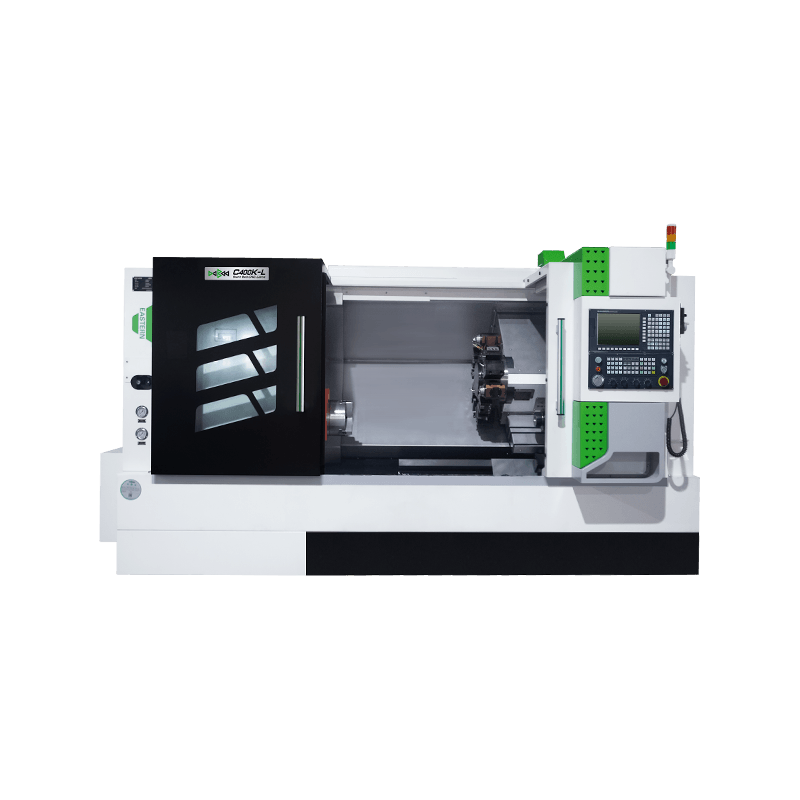

تقف مخرطة CNC (التحكم العددي بالكمبيوتر) كواحدة من العمليات الأساسية في التصنيع الحديث، وذلك باستخدام التحكم المبرمج والدقيق في مسارات الأدوات لتحقيق قطع وتشكيل عالي الدقة للمواد مثل المعادن والبلاستيك. يشتمل سير العمل الكامل للتصنيع باستخدام مخرطة CNC على عدة مراحل حرجة، تؤثر كل منها بشكل مباشر على دقة وجودة المكون النهائي.

تحليل الرسم ← تخطيط العمليات ← إنشاء البرنامج ← إعداد الأداة ← إعداد قطعة العمل ← إعداد الأداة ← المعالجة الخام ← المعالجة النهائية ← الفحص والتخزين

ال workholding stage serves as the foundation of the entire workflow; the workpiece is typically positioned and secured using fixtures such as three-jaw self-centering chucks, four-jaw independent chucks, or centers and steady rests. This ensures that the workpiece remains free from displacement or vibration throughout the machining process. Workholding precision directly determines the datum accuracy for all subsequent operations; therefore, the operator must carefully calibrate for runout, with radial runout error generally required to be within 0.01 mm.

بمجرد اكتمال إعداد الأداة وبرمجتها، تقوم الماكينة بتنفيذ العمليات - بالتسلسل من خلال الخراطة الخشنة، والخراطة شبه النهائية، والخراطة النهائية - وفقًا لتعليمات G-code المحددة مسبقًا. ومن خلال التخفيض التدريجي لعمق القطع ومعدل التغذية، تحقق العملية في النهاية تفاوتات الأبعاد والتفاوتات الهندسية ومتطلبات تشطيب السطح المحددة في الرسومات الهندسية.

تصنيف عمليات التصنيع النموذجية

عمليات تحول الأساسية

مخارط CNC قادرة على تنفيذ مجموعة واسعة من عمليات القطع الأساسية، وبالتالي تلبية متطلبات التشكيل لغالبية الأجزاء ذات التماثل الدوراني:

• تحول الوجه

إزالة المواد الزائدة من الوجه النهائي لقطعة الشغل، وإنشاء مرجع محوري، وضمان التسطيح.

• تحول خارجي

آلات الأسطح الأسطوانية وتمكن من التحكم الدقيق في القطر؛ وهذا يشكل عملية تحول أكثر جوهرية.

• الحفر

يتم إنشاء ثقوب من خلال ثقوب أو ثقوب عمياء على طول الخط المركزي لقطعة العمل، وغالبًا ما يتبعها تشطيب جيد باستخدام أداة مملة.

• ممل

يعمل على تكبير الثقوب الموجودة بدقة، وبالتالي تعزيز دقة قطر الثقب وجودة سطح التجويف الداخلي.

• تحول تفتق

آلات الأسطح الخارجية أو الداخلية ذات الاستدقاق القياسي، عادةً للتطبيقات التي تتطلب توافقًا مناسبًا.

• تحول الملف الشخصي

يستخدم البرمجة الكنتورية لميزات التشكيل الجانبي المعقدة للماكينة، مثل الأسطح المنحنية والأقواس.

عمليات مرحلة التصنيع: الفروق بين الخراطة الخشنة والخراطة النهائية

في الإنتاج الفعلي، غالبًا ما يتم إجراء عملية تحويل نصف نهائية بين هاتين المرحلتين؛ يتم ترك بدل تصنيع يبلغ 0.3-0.5 مم ليكون بمثابة انتقال قبل الانتهاء من الدوران. تعمل هذه الخطوة أيضًا على التخلص من تشوه الإجهاد الداخلي الناجم عن الخراطة الخشنة، وبالتالي ضمان استقرار الأبعاد أثناء عملية الخراطة النهائية اللاحقة.

عمليات التصنيع المميزة: الخيوط، الحز، والقطع

تحول الموضوع هي واحدة من عمليات المعالجة المميزة الأكثر تمثيلاً التي يتم إجراؤها على مخارط CNC. من خلال المزامنة الدقيقة لمشفر المغزل مع محور التغذية، يتم تحقيق تحكم مرتبط حيث يكون معدل التغذية لكل دورة مساويًا تمامًا لخطوة الخيط. تدعم أنظمة CNC الأوامر المتخصصة - مثل G32 (قطع الخيوط) وG76 (دورة الخيوط المركبة) - مما يتيح معالجة أنواع مختلفة من الخيوط، بما في ذلك الخيوط المترية والإمبراطورية والأنابيب والخيوط المدببة. يمكن أن تصل دقة الخيط النموذجية إلى فئة التسامح 6g/6H، مع خشونة سطح تبلغ Ra ≥ 1.6 μm.

ال عملية الحز يتم استخدامه لتصنيع القنوات الحلقية مثل أخاديد الإغاثة، وأخاديد الختم، والأخاديد الدائرية. يجب أن يتطابق عرض أداة الحز مع عرض الأخدود المطلوب؛ أثناء القطع، يلزم معدل تغذية منخفض (0.03-0.08 مم/لفة) لمنع كسر الأداة. بالنسبة للأخاديد الواسعة، عادةً ما يتم استخدام نهج مشترك، يتضمن عمليات قطع متعددة في العمق الشعاعي يتبعها تمريرة جانبية لإكمال الميزة.

ال عملية القطع بمثابة العملية النهائية في الإنتاج الضخم للأجزاء من مخزون القضبان؛ إنها تتضمن تغذية أداة القطع بشكل قطري إلى الداخل باتجاه الخط المركزي لقطعة العمل لفصل الجزء النهائي عن مخزون الشريط. أثناء عملية القطع، يجب الحفاظ على إمداد ثابت من سائل القطع لمنع طرف الأداة من التقطيع أو الكسر بسبب تراكم حرارة القطع.

عمليات التصنيع على أنواع مختلفة من مخارط CNC

مع تنوع متطلبات التصنيع، تطورت مخارط CNC الحديثة إلى ما هو أبعد من التكوينات التقليدية ذات المحورين لتشمل مجموعة متنوعة من نماذج الماكينات المتقدمة، مما يؤدي إلى توسيع قدرات التشغيل لأداة آلة واحدة بشكل كبير.

عمليات الطحن على المحور Y على مخارط CNC

من خلال إضافة قدرة حركة المحور Y الخطية إلى المحور C القياسي (التحكم في اتجاه المغزل)، تكتسب المخرطة القدرة على تصنيع الثقوب اللامركزية، وممرات المفاتيح، والأسطح المسطحة. يتم تركيب الأدوات الكهربائية في البرج، مما يتيح عمليات الخراطة والطحن المشتركة دون الحاجة إلى تركيبات ثانوية، وبالتالي تقليل الأخطاء المرتبطة بنقل قطعة العمل بين العمليات بشكل كبير.

عمليات التصنيع على مخارط CNC ذات المغزل المزدوج

مجهزة بمغزل أمامي وخلفي، تقوم هذه الماكينات تلقائيًا بنقل جزء من المغزل الأمامي - حيث تكتمل معالجة الجانب الأمامي - إلى المغزل الفرعي لمعالجة الجانب الخلفي، مما يلغي الحاجة إلى التقليب اليدوي أو إعادة الرمي. يعتبر هذا التكوين مناسبًا بشكل خاص للأجزاء المعقدة من نوع العمود والأقراص التي تتطلب تصنيعًا آليًا على كلا الطرفين، مما يؤدي إلى تقليل وقت الدورة بنسبة تزيد عن 40%.

عملية الخراطة والطحن المتكاملة

من خلال دمج كل من مغزل الدوران ومغزل الطحن (الذي يتميز بمحور B محوري)، تتيح هذه العملية إكمال جميع العمليات - بدءًا من الدوران الخارجي إلى الطحن الخماسي الجوانب - ضمن إعداد قطعة عمل واحدة. إنها مناسبة بشكل مثالي للمكونات المعقدة الشكل في الصناعات الفضائية والطبية وصناعة القوالب؛ ومن خلال القضاء على الأخطاء التراكمية المرتبطة بالإعدادات المتعددة، فإنه يحقق مستوى الدقة الإجمالي لـ IT5.

دليل لاختيار الأداة الأمثل لتصنيع مخرطة CNC

ال judicious selection of cutting tools is critical to ensuring machining quality, enhancing efficiency, and reducing costs. Tool selection requires a comprehensive assessment of various factors, including workpiece material, machining operations, machine tool power, and cooling methods.

مبادئ اختيار الأداة: بالنسبة لتصنيع الفولاذ الكربوني القياسي، تعتبر الإدخالات المطلية من الفئة P (الزرقاء) هي الخيار المفضل؛ بالنسبة للفولاذ المقاوم للصدأ، حدد الفئة M (الأصفر)؛ بالنسبة للحديد الزهر، حدد الفئة K (الحمراء). عند معالجة المواد التي يصعب قطعها (مثل سبائك التيتانيوم أو السبائك الفائقة)، قم بإعطاء الأولوية لاستخدام حاملات الأدوات المتخصصة المزودة بقنوات تبريد داخلية؛ يؤدي هذا إلى توجيه سائل القطع مباشرة إلى طرف الأداة، مما يقلل بشكل فعال من درجات حرارة القطع بنسبة تزيد عن 50%.

استراتيجيات التصنيع لقطع العمل المختلفة على مخارط CNC

• مكونات السيارات

أعمدة الكرنك، وأعمدة الكامات، ومسامير المكبس، وأقراص المكابح، وما إلى ذلك. تتطلب هذه الأجزاء إنتاجية عالية وتناسقًا استثنائيًا؛ يتم استخدام خطوط الإنتاج التي تتميز بمغازل مزدوجة وأنظمة تحميل/تفريغ آلية على نطاق واسع، مع انخفاض متطلبات التسامح عادةً في حدود ±0.005 مم.

• مكونات من نوع العمود

أعمدة نقل الحركة، ومسامير الرصاص، والمغازل، والأعمدة الرفيعة الأخرى. وتتطلب هذه الدعم من مسند ثابت أو مسند تابع لمنع اهتزازات التشغيل الآلي، ويتم استخدام استراتيجية تحويل مجزأة للحفاظ على المحورية.

• المكونات الهيدروليكية

أجسام الأسطوانات الهيدروليكية وكتل الصمامات وقضبان المكبس. تتطلب أسطح السد للتجويف الداخلي خشونة سطحية تبلغ Ra ≥ 0.4 ميكرومتر، مما يستلزم عادةً عملية ثقب دقيق يتبعها اللف؛ تستخدم الأسطح الخارجية المطلية بالكروم عملية مشتركة من الخراطة والطحن الدقيق.

• مكونات من نوع القرص

الشفاه، والأغطية الطرفية، وحلقات التروس، وما إلى ذلك. تتطلب هذه الأجزاء التثبيت على كلا الجانبين الأمامي والخلفي، مع التركيز بشكل حاسم على التحكم في جريان الوجه والتوازي. تتيح المخارط ذات المغزل المزدوج إمكانية المعالجة الكاملة لكلا الجانبين في عملية تحميل واحدة.

• مكونات محور العجلة

تتطلب محاور العجلات المصنوعة من سبائك الألومنيوم تركيزًا متزامنًا على التصميم خفيف الوزن والدقة العالية. يتم تنفيذ التصنيع عن طريق الدوران عالي السرعة (1200-2500 دورة في الدقيقة) باستخدام إدخالات PCD؛ يتم تشكيل التجويف الداخلي والوجه في إعداد تثبيت واحد لضمان تسامح الجريان بمقدار ≥ 0.1 مم.
